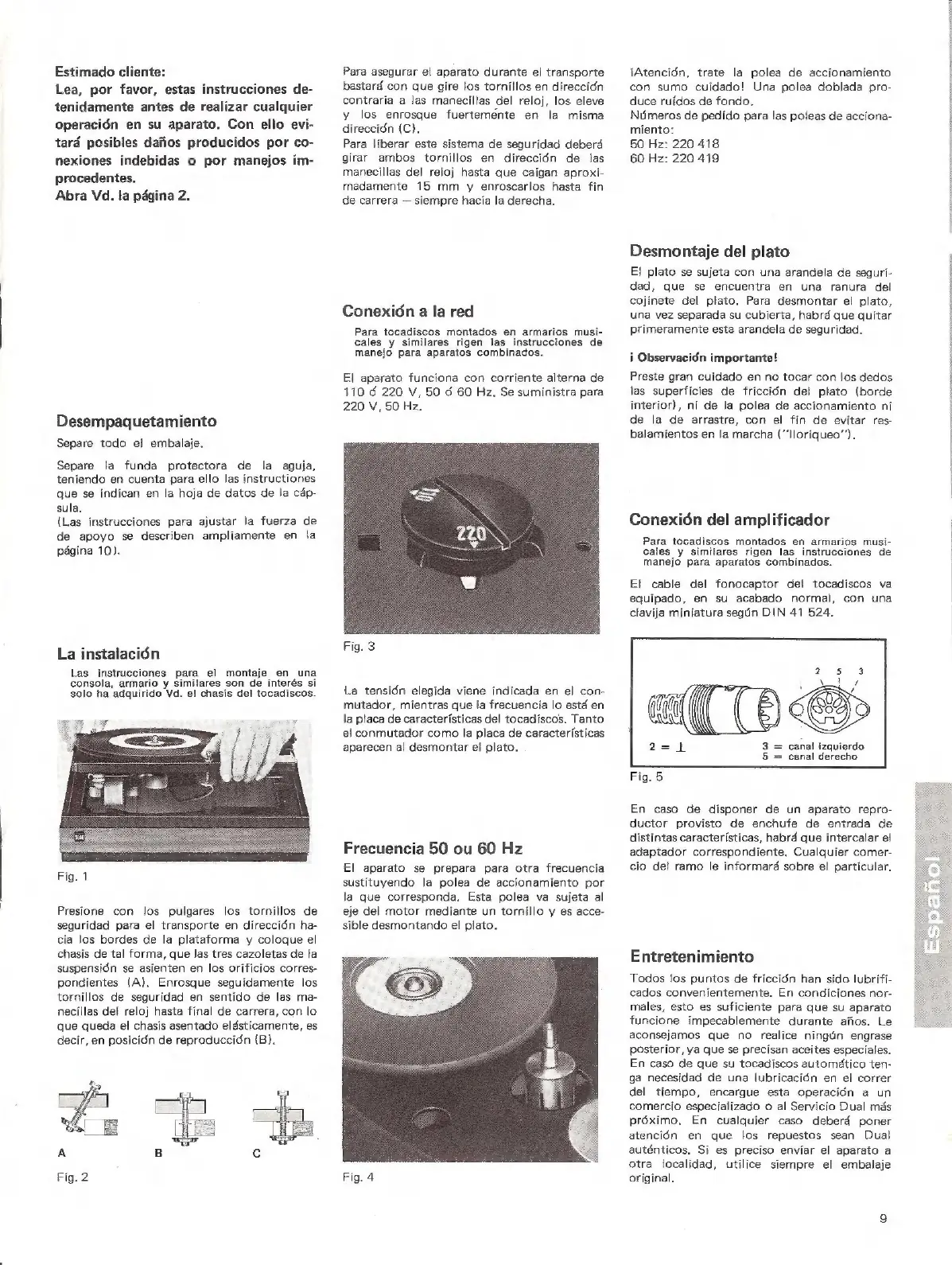

Estimado cliente:
Lea, por favor, estas instrucciones de-
tenidamente antes de realizar cualquier
operación en su aparato. Con ello evi-
tará posibles daños producidos por co-
nexiones indebidas o por manejos im-
procedentes.
Abra Vd. la página 2.
Desempaquetamiento
Separe todo el embalaje.
Separe la funda protectora de la aguja,
teniendo en cuenta para ello las instructiones
que se indican en la hoja de datos de la cáp-
sula.
(Las instrucciones para ajustar la fuerza de
de apoyo se describen ampliamente en la
pägina 10).
La instalación
Las instrucciones para el montaje en una
consola, armario y similares son de interés si
solo ha adquirido Vd. el chasis del tocadiscos.
Fig. 1
Presione con los pulgares los tornillos de
seguridad para el transporte en dirección ha-
cia los bordes de la plataforma y coloque el
chasis de tal forma, que las tres cazoletas de la
suspensión se asienten en los orificios corres-
pondientes (A). Enrosque seguidamente los
tornillos de seguridad en sentido de las ma-
necillas del reloj hasta final de carrera, con lo
que queda el chasis asentado elásticamente, es
decir, en posición de reproducción (B).
Para asegurar el aparato durante el transporte
bastard con que gire los tornillos en dirección
contraria a las manecillas del reloj, los eleve
y los enrosque fuertemente en la misma
dirección (C).
Para liberar este sistema de seguridad deberá
girar ambos tornillos en dirección de las
Manecillas del reloj hasta que caigan aproxi-
madamente 15 mm y enroscarlos hasta fin
de carrera — siempre hacia la derecha.
Conexión a la red
Para tocadiscos montados en armarios musi-
cales y similares rigen las instrucciones de
manejo para aparatos combinados.
El aparato funciona con corriente alterna de
110 d 220 V, 50 d 60 Hz. Se suministra para
220 V, 50 Hz.
Fig. 3
La tensión elegida viene indicada en el con-
mutador, mientras que la frecuencia lo está en
la placa de características del tocadiscos. Tanto
el conmutador como la placa de características
aparecen al desmontar el plato.
Frecuencia 50 ou 60 Hz
El aparato se prepara para otra frecuencia
sustituyendo la polea de accionamiento por
la que corresponda. Esta polea va sujeta al
eje del motor mediante un tornillo y es acce-
sible desmontando el plato.
Fig. 4
¡Atención, trate la polea de accionamiento
con sumo cuidado! Una polea doblada pro-
duce ruídos de fondo.
Números de pedido para las poleas de acciona-
miento:
50 Hz: 220 418
60 Hz: 220 419
Desmontaje del plato
El plato se sujeta con una arandela de seguri-
dad, que se encuentra en una ranura del
cojinete del plato. Para desmontar el plato,
una vez separada su cubierta, habrá que quitar
primeramente esta arandela de seguridad.
i Observación importante!
Preste gran cuidado en no tocar con los dedos
las superficies de fricción del plato (borde
interior), ni de la polea de accionamiento ni
de la de arrastre, con el fín de evitar res-
balamientos en la marcha (”'loriqueo””).
Conexión del amplificador
Para tocadiscos montados en armarios musi-
cales y similares rigen las instrucciones de
manejo para aparatos combinados.
El cable del fonocaptor del tocadiscos va
equipado, en su acabado normal, con una
clavija miniatura según DIN 41 524,
canal izquierdo
canal derecho
En caso de disponer de un aparato repro-
ductor provisto de enchufe de entrada de
distintas características, habrá que intercalar el
adaptador correspondiente. Cualquier comer-
cio del ramo le informará sobre el particular.
Entretenimiento
Todos los puntos de fricción han sido lubrifi-
cados convenientemente. En condiciones nor-
males, esto es suficiente para que su aparato
funcione impecablemente durante años. Le
aconsejamos que no realice ningún engrase
posterior, ya que se precisan aceites especiales.
En caso de que su tocadiscos automático ten-
ga necesidad de una lubricación en el correr
del tiempo, encargue esta operación a un
comercio especializado o al Servicio Dual más
próximo. En cualquier caso deberá poner
atención en que los repuestos sean Dual
auténticos. Si es preciso enviar el aparato a
otra localidad, utilice siempre el embalaje
original.
|
