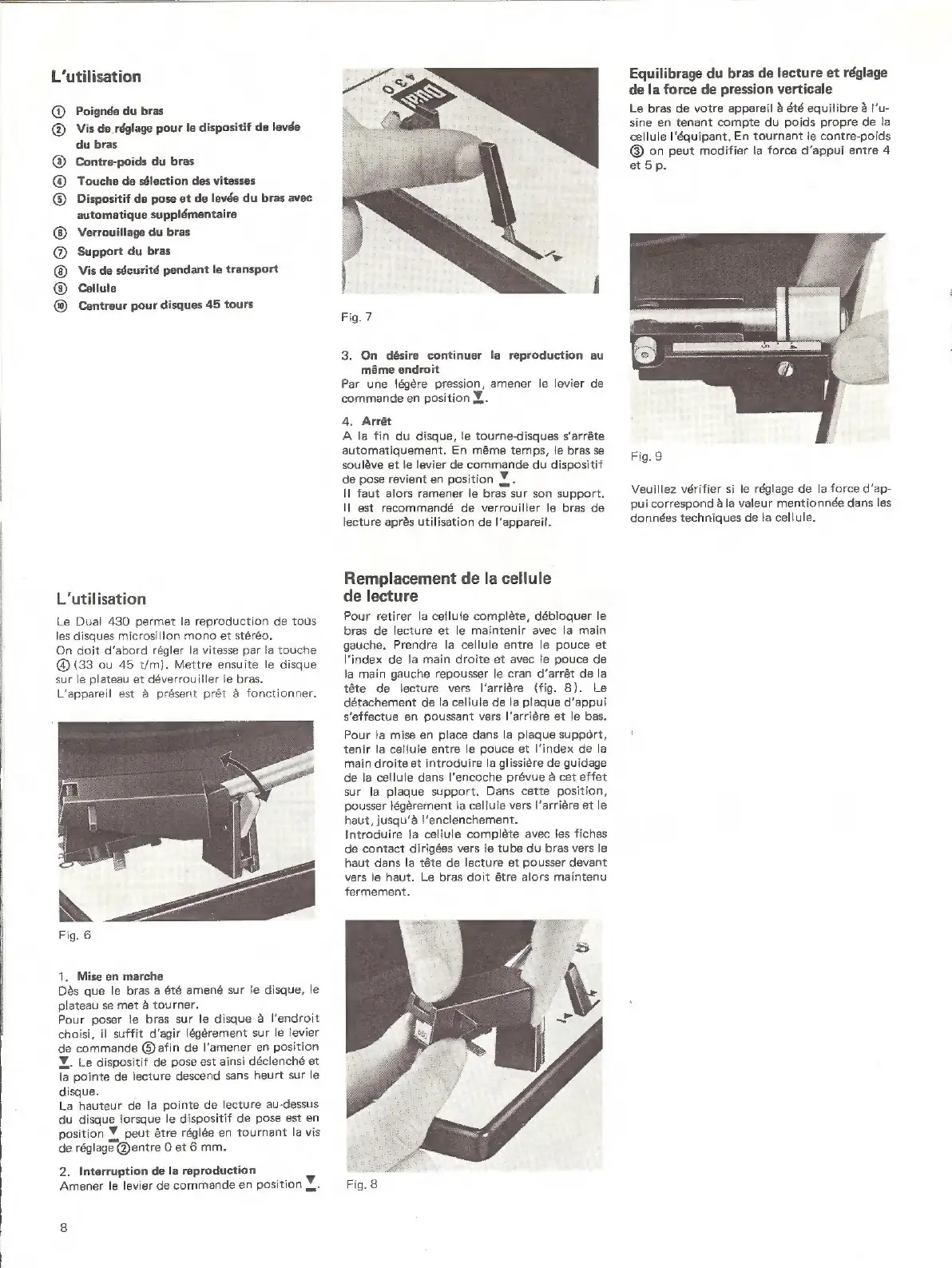

Dual 430 - Page 8

L’utilisation
Poignée du bras
Vis de réglage pour le dispositif de levée
du bras
Contre-poids du bras
Touche de sélection des vitesses
Dispositif de pose et de levée du bras avec
automatique supplémentaire
Verrouillage du bras
Support du bras
Vis de sécurité pendant le transport
Cellule
Centreur pour disques 45 tours
60006 000 OO
L'utilisation
Le Dual 430 permet la reproduction de tous
les disques microsillon mono et stéréo.
On doit d'abord régler la vitesse par la touche
@ (33 ou 45 t/m). Mettre ensuite le disque
sur le plateau et déverrouiller le bras.
L'appareil est à présent prêt à fonctionner.
1. Mise en marche
Dès que le bras a été amené sur le disque, le
plateau se met à tourner.
Pour poser le bras sur le disque à l'endroit
choisi, il suffit d'agir légèrement sur le levier
de commande (9 afin de l'amener en position
Y. Le dispositif de pose est ainsi déclenché et
la pointe de lecture descend sans heurt sur le
disque.
La hauteur de la pointe de lecture au-dessus
du disque lorsque le dispositif de pose est en
position y peut étre réglée en tournant la vis
de réglage @entre O et 6 mm.
2. Interruption de la reproduction
Amener le levier de commande en position y
Fig. 7
3. On désire continuer la reproduction au
même endroit
Par une légère pression, amener le levier de
commande en position Y.
4. Arrét
A la fin du disque, le tourne-disques s'arréte
automatiquement. En même temps, le bras se
souléve et le levier de commande du dispositif
de pose revient en position we
Il faut alors ramener le bras sur son support.
ll est recommandé de verrouiller le bras de
lecture après utilisation de l'appareil.
Remplacement de la cellule
de lecture
Pour retirer la cellule complète, débloquer le
bras de lecture et le maintenir avec la main
gauche. Prendre la cellule entre le pouce et
l'index de la main droite et avec le pouce de
la main gauche repousser le cran d'arrêt de la
tête de lecture vers l'arrière (fig. 8). Le
détachement de la cellule de la plaque d'appui
s'effectue en poussant vers l'arrière et le bas.
Pour la mise en place dans la plaque support,
tenir la cellule entre le pouce et l'index de la
main droite et introduire la glissière de guidage
de la cellule dans l'encoche prévue à cet effet
sur la plaque support. Dans cette position,
pousser légèrement la cellule vers l'arrière et le
haut, jusqu’à l'enclenchement.
Introduire la cellule complète avec les fiches
de contact dirigées vers le tube du bras vers le
haut dans la tête de lecture et pousser devant
vers le haut. Le bras doit être alors maintenu
fermement.
Equilibrage du bras de lecture et réglage
de la force de pression verticale
Le bras de votre appareil à été equilibre à l'u-
sine en tenant compte du poids propre de la
cellule l'équipant. En tournant le contre-poids
@ on peut modifier la force d'appui entre 4
et 5p.
Fig. 9
Veuillez vérifier si le réglage de la force d’ap-
pui correspond à la valeur mentionnée dans les
données techniques de la cellule.
