rechter Капа!
right channel
сапа! droite
rechter kanaal
canal derecho
höger kanal
linker Kanal
left channel
сапа! gauche
linker kanaal
canal izquierdo
vanster kanal
rechter Kanal
right channel
canal droite
rechter kanaal
canal derecho
höger kanal
linker Kanal
left channel
сапа! gauche
linker kanaal
сапа! izquierdo
vánster kanal

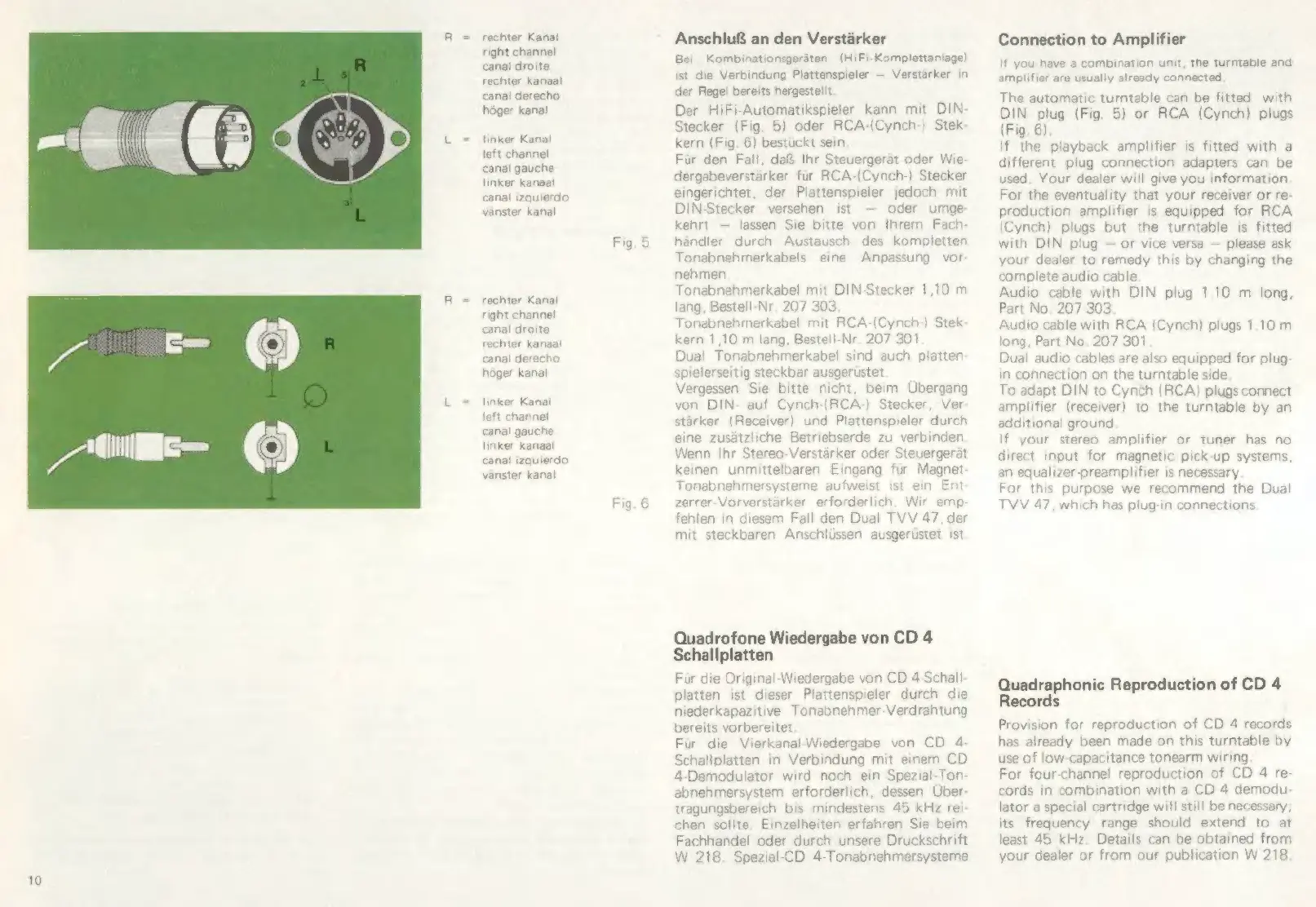

Fig. 5
Fig. 6
Anschluß an den Verstärker
Bei Kombinationsgeráten (HiFi-Komplettanlagel
ist die Verbindung Plattenspieler — Verstárker in
der Regel bereits hergestellt.
Der HiFi-Automatikspieler kann mit DIN
Stecker (Fig. 5) oder RCA-(Cynch-) Stek
kern (Fig. 6) bestückt sein
Für den Fall, daß Ihr Steuergerät oder Wie-
dergabeverstärker für RCA-(Cynch-) Stecker
eingerichtet, der Plattenspieler jedoch mit
DIN-Stecker versehen ist — oder umge
kehrt — lassen Sie bitte von Ihrem Fach-
händler durch Austausch des kompletten
Tonabnehmerkabels eine Anpassung vor
nehmen
Tonabnehmerkabel mit DIN-Stecker 1,10 m
lang, Bestell-Nr. 207 303.
Tonabnehmerkabel mit RCA-(Cynch-) Stek
kern 1,10 m lang, Bestell-Nr. 207 301
Dual Tonabnehmerkabel sind auch platten
spielerseitig steckbar ausgerüstet.
Vergessen Sie bitte nicht, beim Übergang
von DIN- auf Cynch-(RCA-) Stecker, Ver
stärker (Receiver) und Plattenspieler durch
eine zusätzliche Betriebserde zu verbinden
Wenn Ihr Stereo-Verstärker oder Steuergerät
keinen unmittelbaren Eingang für Magnet-
Tonabnehmersysteme aufweist ist ein Ent
zerrer-Vorverstärker erforderlich. Wir emp-
fehlen in diesem Fall den Dual TVV 47, der
mit steckbaren Anschlüssen ausgerüstet ist
Quadrofone Wiedergabe von CD4
Schallplatten
Für die Original-Wiedergabe von CD A Schall
platten ist dieser Plattenspieler durch die
niederkapazitive Tonabnehmer-Verdrahtung
bereits vorbereitet
Für die Vierkanal Wiedergabe von CD 4
Schallplatten in Verbindung mit einem CD
4-Demodulator wird noch ein Spezial-Ton-
abnehmersystem erforderlich, dessen Uber
tragungsbereich bis mindestens 45 kHz rei
chen sollte. Einzelheiten erfahren Sie beim
Fachhandel oder durch unsere Druckschrift
W 218. Spezial-CD 4-Tonabnehmersysteme
Connection to Amplifier
If you have a combination unit, the turntable and
amplifier are usually already connected.
The automatic turntable can be fitted with
DIN plug (Fig. 5) or RCA (Cynch) plugs
(Fig, 6)
If the playback amplifier is fitted with a
different plug connection adapters can be
used. Your dealer will give you information
For the eventuality that your receiver or re
production amplifier is equipped for RCA
(Cynch) plugs but the turntable is fitted
with DIN plug — or vice versa — please ask
your dealer to remedy this by changing the
complete audio cable
Audio cable with DIN plug 1.10 m long,
Part No. 207 303
Audio cable with RCA (Cynch) plugs 1.10 m
long, Part No. 207 301
Dual audio cables are also equipped for plug,
in connection on the turntable side.
To adapt DIN to Cynch (RCA) plugs connect
amplifier (receiver) to the turntable by an
additional ground
If your stereo amplifier or tuner has no
direct input for magnetic pick-up systems,
an equalizer-preamplifier is necessary
For this purpose we recommend the Dual
TVV 47, which has plug-in connections.
Quadraphonic Reproduction of CD 4
Records
Provision for reproduction of CD 4 records
has already been made on this turntable by
use of low-capacitance tonearm wiring
For four-channel reproduction of CD 4 re-
cords in combination with a CD 4 demodu
lator a special cartridge will still be necessary;
its frequency range should extend to at
least 45 kHz. Details can be obtained from
your dealer or from our publication W 218
