12
Fig. 8
Fig
7
sind für die Wiedergabe von Stereo-Schall
platten nicht immer günstig. Es wird daher
empfohlen, Stereo-Schallplatten nach wie
vor mit einem Stereo-Tonabnehmersystem
zu spielen
Abdeckhaube
Gilt nicht, wenn Ihr Dual Plattenspieler Teil einer
HiFi-Komplettanlage ist
Die aus Transportsicherungsgründen separat
verpackte Abdeckhaube Ihres Gerátes wird
in Spezialscharnieren gelagert, die die Haube
in beliebiger Stellung uber der Konsole offen
halten. Dadurch wird nicht nur die Bedienung
des Plattenspie nfacht, sondern auch
die Unterbringung des Gerätes in flachen Re
galen, Bücherwänden und dergleichen mög
lich, Zum Aufsetzen der Abdeckhaube drehen
Sie bitte das Gerät so, daß sich die Spezial
scharniere leicht zugänglich vor Ihnen be
finden. Überzeugen Sie sich zuerst von der
Stellung der Einstecklaschen an den Schar
nieren, in die die Haube einzuschieben ist
bevor Sie die Abdeckhat parallel zu der
Stellung der Laschen an diese ansetzen und
satt eindrücken
In dieser Stellung (Öffnungswinkel ca. 600
läßt sich die Haube jederzeit auch wieder
abziehen
Sollte eine Korrektur des Entlastungsmo
mentes (Federkraft, die die Haube über der
Konsole hält) notwendig werden, kann dies
durch Drehen an den beiden Schrauben "В
erfolgen
Bitte
nehmen
Sie
die
Einstellung
an
beiden
Schrauben
in
gleicher
Weise
vor.
Eine
Kor
rektur
um
jeweils
eine
halbe
Schraubenum
drehung
dürfte
in
den
meisten Fällen
bereits
genügen
rs ме
Inbetriebnahme und Bedienung
Wird der Tonarm von der Stütze abgehoben
und auf die Tonarmablage neben der Ton
armstütze gelegt, dreht sich der Plattenteller
Die aufgelegte Schallplatte kann in dieser
Tonarmposition von Staub gereinigt werden
(z.B. mit Antistatic-Tuch usw.)
Special CD 4 cartridges are not always sui
table for reproduction of stereo records
We recommend playing stereo records only
with stereo cartridges.

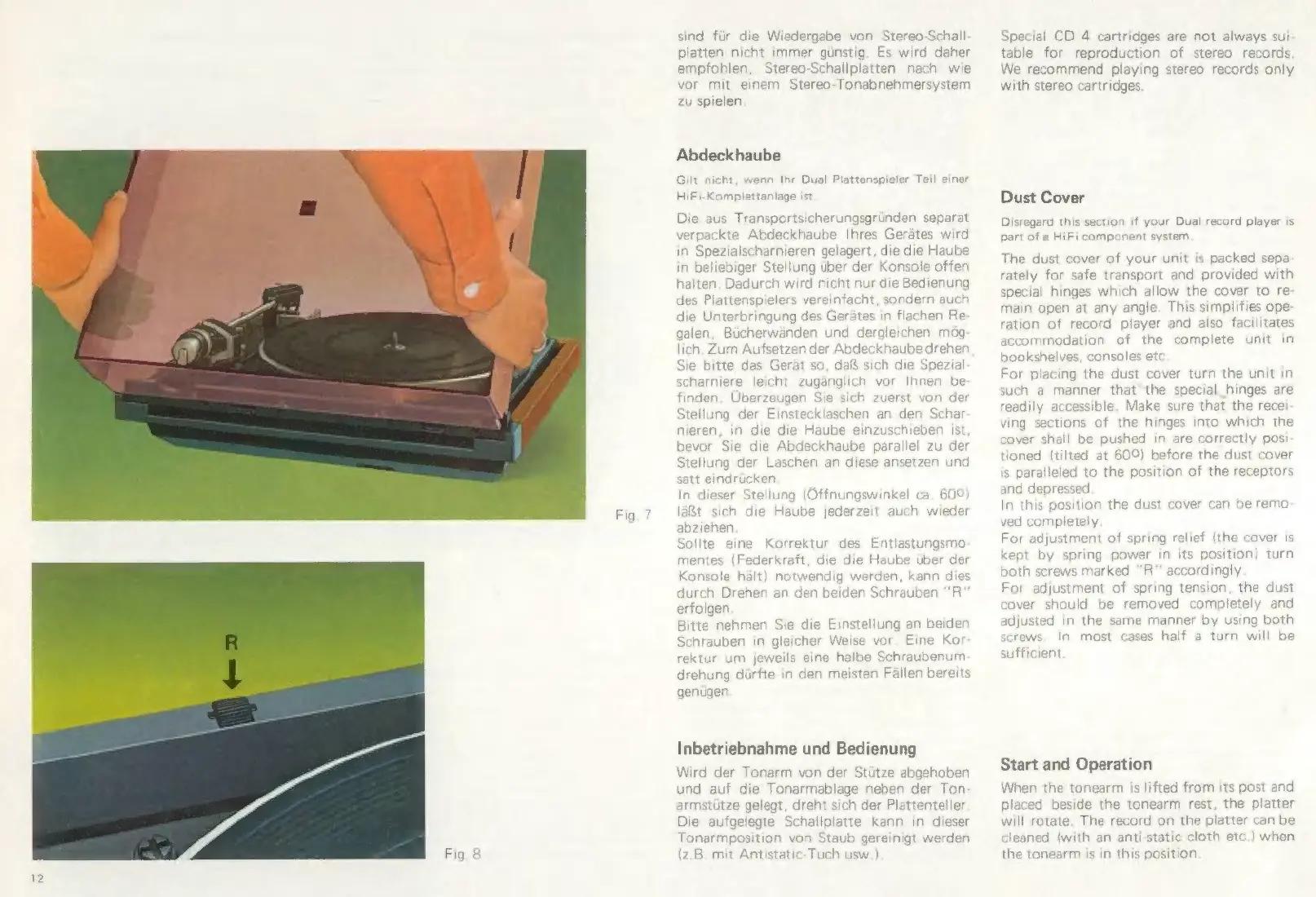

Dust Cover
Disregard this section if your Dual record player is
part of a HiFi component system
The dust cover of your unit is packed sepa
rately for safe transport and provided with
special hinges which allow the cover to re
main open at any angle. This simplifies ope
ration of record player and also facilitates
accommodation of the complete unit in
bookshelves, consoles etc
For placing the dust cover turn the unit in
such a manner that the special hinges are
readily accessible. Make sure that the recei
ving sections of the hinges into which the
cover shall be pushed in are correctly posi
tioned (tilted at 609) before the dust cover
is paralleled to the position of the receptors
and depres
In this pos
ved completely
For adjustment of spring relief (the cover is
kept by spring power in its position) turn
both screws marked "R“ accordingly
For adjustment of spring tension, the dust
cover should be removed completely and
adjusted in the same manner by using both
screws. In most ca half a turn will be
sufficient
ion the dust cover can be remo
Start and Operation
When the tonearm is lifted from its post and
placed beside the tonearm rest, the platter
will rotate. The record on the platter can be
cleaned (with an anti-static cloth etc.) when
the tonearm is in this position
