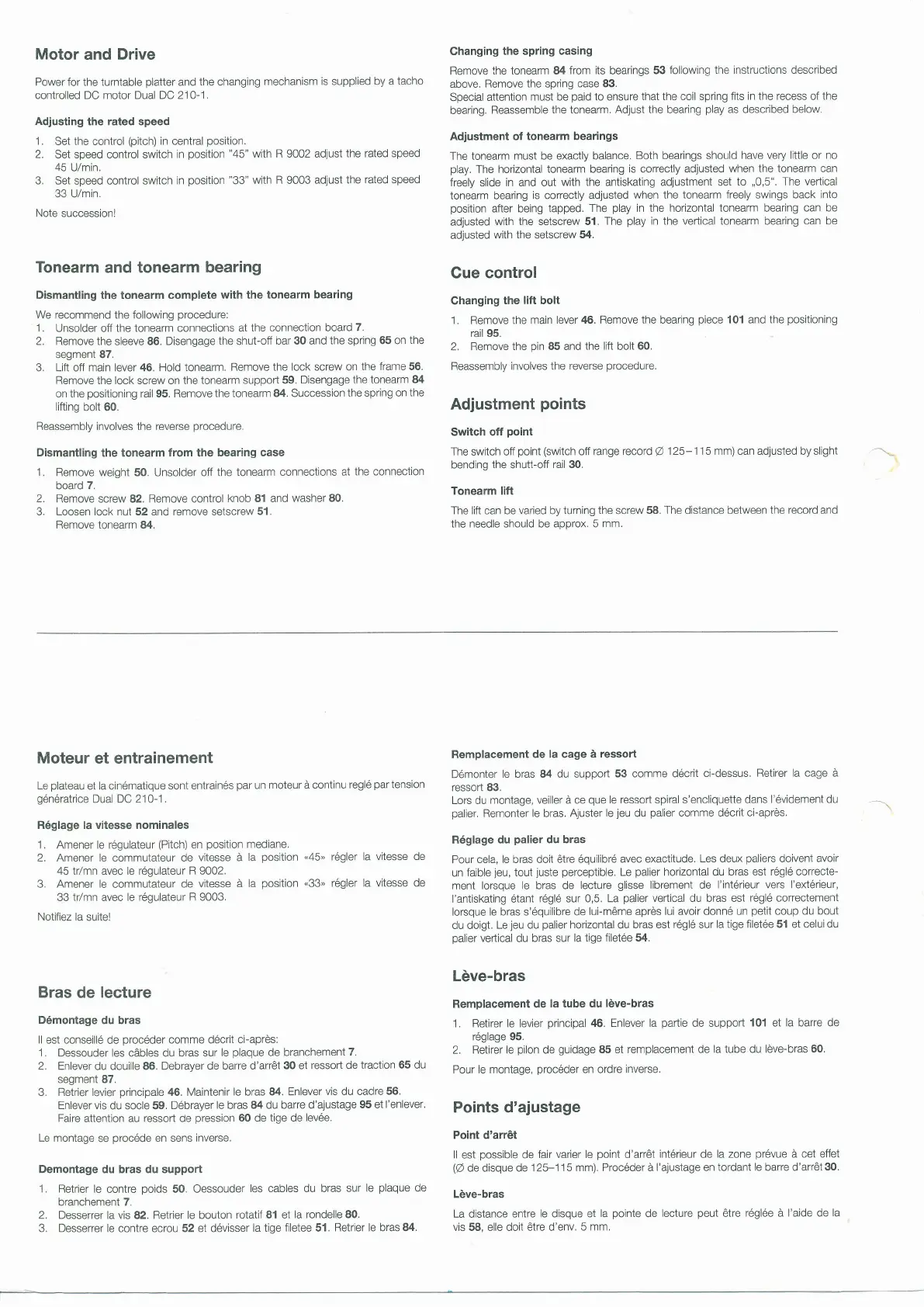

Motor and Drive
Power for the turntable
platter
and
the changing mechanism
is supplied by
a tacho
controlled DC motor Dual DC 210-1.
Adjusting
the rated speed
1.
Set the control
(pitch)
in central
position.
2.
Set speed control swrtch
in
position
"45"
with R 9002 adjust
the rated speed
45
U/min.
3,
Set speed control switch
in
position
"33"
with R 9003 adjust
the rated speed
33 U/min.
Note succession!
Tonearm
and tonearm bearing
Dismantling the tonearm complete
with the tonearm
bearing
We recommend the following
procedure:
1.
Unsolder off
the tonearm connections at
the connection board
7.
2. Remove the
sleeve 86.
Disengage
the
shut-off
bar 30 and
the
spring
65 on
the
segment 87,
3. Lift off main lever 46. Hold
tonearm, Remove
the lock screw on
the frame 56,
Remove the lock screw on the tonearm
support 59.
Disengage the
tonearm 84
on the
positioning
rail 95. Remove
the tonearm 84. Succession
the spring on
the
lifting
bolt 60,
Reassembly involves the reverse
procedure.
Dismantling
the tonearm from the
bearing case
1. Remove weight
50. Unsolder off
the tonearm
connections at
the connection
board 7.
2, Remove screw 82. Remove control
knob 8'l and
washer 80,
3, Loosen lock nut
52
and remove setscrew
51,
Remove tonearm
84,
Changing
the spring
casing
Remove
the tonearm 84
from its
bearings
53
following the instructions described
above. Remove
the
spring
case 83.
Special
attention
must
be
paid
to ensure
that the coil spring fits in the recess of
the
bearing,
Reassemble
the tonearm, Adjust the bearing
play
as described below.
Adjustment of tonearm
bearings
The tonearm
must be exactly balance.
Both bearings should have
very little
or
no
play.
The horizontal
tonearm bearing is correctly
adjusted when the tonearm
can
freely slide
in and out
with the antiskating adjustment set
to
,,0,5",
The vertical
tonearm
bearing is correctly adjusted
when the
tonearm freely
swings
back into
position
after being tapped.
The
play
in the horizontal
tonearm
bearing
can be
adjusted with
the
setscrew
51. The
play
in the vertical tonearm bearing can be
adjusted
with
the
setscrew
g.
Cue control
changing
the lift bolt
1. Remove the main
lever 46. Remove the bearing
piece
101 and the
positioning
rail
95,
2. Remove
the
pin
85 and
the lift
bolt
60,
Reassembly
involves the reverse
procedure.
Adjustment
points
Switch off
point
The switch off
point (switch
off range record
@
125- 1 15 mm) can adjusted by slight
bending the shutt-off
rail 30.
Tonearm lift
The lift can be varied by
turning the
screw
58, The
distance
between the record and
the needle should be approx. 5 mm.
Moteur
et entrainement
Le
plateau
et la cin6matique
sont entrain6s
par
un moteur ä
continu regl6
par
tension
g6n6ratrice
Dual DC 21 0-1
.
R6glage la vitesse nominales
1. Amener le r6gulateur
(Pitch)
en
position
mediane.
2. Amener le commutateur de
vitesse ä
la
position
.45,
regler la vitesse de
45 trlmn avec le r6gulateur R 9002.
3,
Amener
le commutateur
de vitesse
ä la
position
.33"
r6gler
la vitesse de
33 trlmn avec
le rögulateur R 9003.
Notifiez la
suite!
Bras
de
lecture
D6montage
du bras
ll
est consei,lö de
procöder
comme d6crit ci-aprös:
1.
Dessouder les cäbles du bras
sur le
plaque
de
branchement
7,
2, Enlever
du
douille 86, Debrayer de
barre d'arrot
30 et ressort de
traction 65 du
segment 87.
3. Retrier levier
principale
46. Maintenir
le
bras
&4. Enlever
vis du cadre
56,
Enlever
vis du socle 59,
D6brayer le bras
84
du
barre d'ajustage
95 et
I'enlever.
Faire
attention au
ressort de
pression
60
de
tige de
lev6e.
Le montage
se
proc6de
en sens inverse,
Demontage du bras du suppod
1. Retrier
le contre
poids
50. Oessouder
les
cables
du bras sur
le
plaque
de
branchement 7.
2. Desserrer la vis
82.
Retrier le bouton
rotatif 81 et
la rondelle 80.
3. Desserrer le
contre ecrou
52 et d6visser
la tige filetee 51
, Retrier le bras 84,
Remplacement
de la cage ä
ressort
D6monter
le bras 84 du support
53 comme d6crit
ci-dessus, Retirer
la
cage
ä
ressort 83.
Lors du
montage, veiller ä ce
que
le ressort spiral s'encliquette dans
l'6videment du
palier.
Remonter
le
bras,
Ajuster le
leu
du
palier
comme d6crit ci-aprös,
R6glage
du
palier
du bras
Pour
cela, le bras doit ötre 6quilibr6
avec exactitude.
Les deux
paliers
doivent
avoir
un faible
jeu,
tout
juste
perceptible.
Le
palier
horizontal du
bras est 16916 correcte-
ment lorsque
le bras de lecture
glisse
librement de l'int6rieur
vers l'ext6rieur,
l'antiskating 6tant
16916 sur 0,5, La
palier
vertical du bras est
rÖ916
correctement
lorsque le bras s'öquilibre de
lui-m6me aprÖs lui avoir donn6
un
petit
coup du
bout
du doigt.
Le
jeu
du
palier
horizontal du
bras est 16916 sur
la tige filetde 51 et celuidu
palier
vertical
du
bras sur la tige filetee 54.
Löve-bras
Remplacement de
la tube du löve-bras
1. Retirer
le levier
principal
46. Enlever
la
partie
de support
101 et la barre de
169lage 95.
2.
Retirer le
pilon
de
guidage
85 et remplacement de
la tube du lÖve-bras 60.
Pour le montage,
procöder
en ordre
inverse.
Points d'ajustage
Point d'arröt
ll est
possible
de
fair varier le
point
d'arret
int6rieur
de
la zone
prÖvue
ä
cet effet
(@
de disque
de 1 25-1
1 5 mm), Procöder ä l'ajustage en
tordant le barre d'arrÖt
30.
Löve-bras
La distance entre
le disque et
la
pointe
de
lecture
peut
Ötre
r6gl6e ä l'aide de
la
vis 58, elle doit Ötre d'env.
5 mm,
