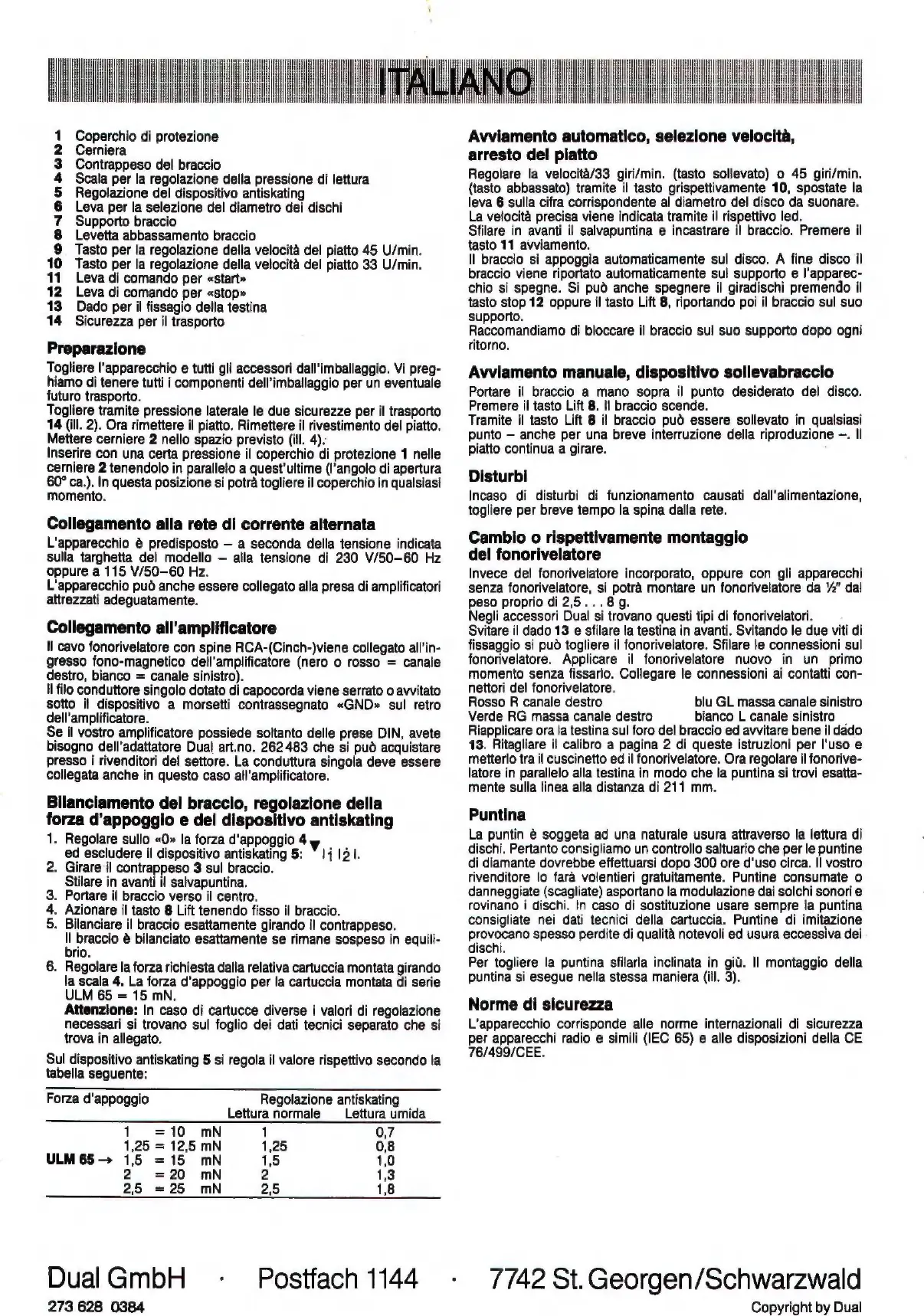

Dual CS 620 Q Operating Instructions

1 Coperchio di protezione
2 Cerniera
3 Contrappeso del braccio
4 Scala per la regolazione della pressione di lettura
5 Regolazione del dispositivo antiskating
6 Leva perla selezione del diametro dei dischi
7 Supporto braccio
8 Levetta abbassamento braccio
9 Tasto per la regolazione della velocità del piatto 45 U/min.
10 Tasto per la regolazione della velocità del piatto 33 U/min.
11 Leva di comando per «start»
12 Leva di comando per «stop»
13 Dado per il fissagio della testina
14 Sicurezza per il trasporto
Preparazione
Togliere I apparecchio e tutti gli accessori dall'imballaggio. Vi preg-
hiamo di tenere tutti i componenti dell'imballaggio per un eventuale
futuro trasporto.
Togliere tramite pressione laterale le due sicurezze per il trasporto
14 (ill. 2). Ora rimettere il piatto. Rimettere il rivestimento del piatto.
Mettere cerniere 2 nello spazio previsto (ill. 4).
Inserire con una certa pressione il coperchio di protezione 1 nelle
cerniere 2 tenendolo in parallelo a quest'ultime (l'angolo di apertura
60° ca.). In questa posizione si potrà togliere il coperchio in qualsiasi
momento.
Collegamento alla rete di corrente alternata
L'apparecchio è predisposto — a seconda della tensione indicata
sulla targhetta del modello — alla tensione di 230 V/50-60 Hz
oppure a 115 V/50-60 Hz.
L'apparecchio può anche essere collegato alla presa di amplificatori
attrezzati adeguatamente.
Collegamento all’amplificatore
Il cavo fonorivelatore con spine RCA-(Cinch-)viene collegato all'in-
gresso fono-magnetico dell'amplificatore (nero o rosso = canale
destro, bianco = canale sinistro).
Il filo conduttore singolo dotato di capocorda viene serrato o avvitato
sotto il dispositivo a morsetti contrassegnato «GND» sul retro
dell'amplificatore.
Se il vostro amplificatore possiede soltanto delle prese DIN, avete
bisogno dell'adattatore Dual art.no. 262483 che si può acquistare
presso ¡ rivenditori del settore. La conduttura singola deve essere
collegata anche in questo caso all'amplificatore.
Bilanciamento del braccio, regolazione della
a, d’appoggio e del dispositivo antiskating
. Regolare sullo «O» la forza d'appoggio 4y
ed escludere il dispositivo antiskating 5: ` 1{ 131.
2. Girare il contrappeso 3 sul braccio.
Stilare in avanti il salvapuntina.
3. Portare il braccio verso il centro.
4. Azionare il tasto 8 Lift tenendo fisso il braccio.
5. Bilanciare il braccio esattamente girando il contrappeso.
LA braccio è bilanciato esattamente se rimane sospeso in equili-
rio.
6. Regolare la forza richiesta dalla relativa cartuccia montata girando
la scala 4. La forza d'appoggio per la cartuccia montata di serie
ULM 65 = 15 mN.
Attenzione: In caso di cartucce diverse i valori di regolazione
necessari si trovano sul foglio dei dati tecnici separato che si
trova in allegato.
Sul dispositivo antiskating 5 si regola il valore rispettivo secondo la
tabella seguente:
Forza d'appoggio Regolazione antiskating
Lettura normale ` Leurs umida
1 =10 mN 1 0,7
1,25 = 12,5 mN 1,25 0,8
ULM65—> 15 =15 mN 1,5 1,0
2 =20 mN 2 1,3
2,5 =25 mN 2,5 1,8
DualGmbH -
273 628 0384
Postfach 1144
UU]
À
I
m
[IÁ
[IT |
Ml
Wi
Li
"i
Kë
T
LL
Avviamento automatico, selezione velocità,
arresto del piatto
Regolare la velocità/33 giri/min. (tasto sollevato) o 45 giri/min.
(tasto abbassato) tramite il tasto grispettivamente 10, spostate la
leva 6 sulla cifra corrispondente al diametro del disco da suonare.
La velocità precisa viene indicata tramite il rispettivo led.
Sfilare in avanti il salvapuntina e incastrare il braccio. Premere il
tasto 11 avviamento.
Il braccio si appoggia automaticamente sul disco. A fine disco il
braccio viene riportato automaticamente sul supporto e l'apparec-
chio si spegne. Si può anche spegnere il giradischi premendo il
tasto stop 12 oppure il tasto Lift 8, riportando poi il braccio sul suo
supporto.
Raccomandiamo di bloccare il braccio sul suo supporto dopo ogni
ritorno.
i
tu
|
Avviamento manuale, dispositivo sollevabraccio
Portare il braccio a mano sopra il punto desiderato del disco.
Premere il tasto Lift 8. Il braccio scende.
Tramite il tasto Lift 8 il braccio può essere sollevato in qualsiasi
punto — anche per una breve interruzione della riproduzione —. Il
piatto continua a girare.
Disturbi
Incaso di disturbi di funzionamento causati dall'alimentazione,
togliere per breve tempo la spina dalla rete.
Cambio o rispettivamente montaggio
del fonorivelatore
Invece del fonorivelatore incorporato, oppure con gli apparecchi
senza fonorivelatore, si potrà montare un fonorivelatore da 1⁄2" dal
peso proprio di 2,5...8 g.
Negli accessori Dual si trovano questi tipi di fonorivelatori.
Svitare il dado 13 e sfilare la testina in avanti. Svitando le due viti di
fissaggio si può togliere il fonorivelatore. Sfilare le connessioni sul
fonorivelatore. Applicare il fonorivelatore nuovo in un primo
momento senza fissarlo. Collegare le connessioni ai contatti con-
nettori del fonorivelatore.
Rosso R canale destro blu GL massa canale sinistro
Verde RG massa canale destro bianco L canale sinistro `
Riapplicare ora la testina sul foro del braccio ed avvitare bene il dado
13. Ritagliare il calibro a pagina 2 di queste istruzioni per l'uso e
metterlo tra il cuscinetto ed il fonorivelatore. Ora regolare il fonorive-
latore in parallelo alla testina in modo che la puntina si trovi esatta-
mente sulla linea alla distanza di 211 mm.
Puntina
La puntin è soggeta ad una naturale usura attraverso la lettura di
dischi. Pertanto consigliamo un controllo saltuario che per le puntine
di diamante dovrebbe effettuarsi dopo 300 ore d'uso circa. Il vostro
rivenditore lo farà volentieri gratuitamente. Puntine consumate o
danneggiate (scagliate) asportano la modulazione dai solchi sonori e
rovinano i dischi. In caso di sostituzione usare sempre la puntina
consigliate nei dati tecnici della cartuccia. Puntine di imitazione
provocano spesso perdite di qualità notevoli ed usura eccessiva dei
dischi.
Per togliere la puntina sfilarla inclinata in giù. II montaggio della
puntina si esegue nella stessa maniera (ill. 3).
Norme di sicurezza
L'apparecchio corrisponde alle norme internazionali di sicurezza
per apparecchi radio e simili (IEC 65) e alle disposizioni della CE
76/499/CEE.
7742 St. Georgen/Schwarzwald
Copyright by Dual
