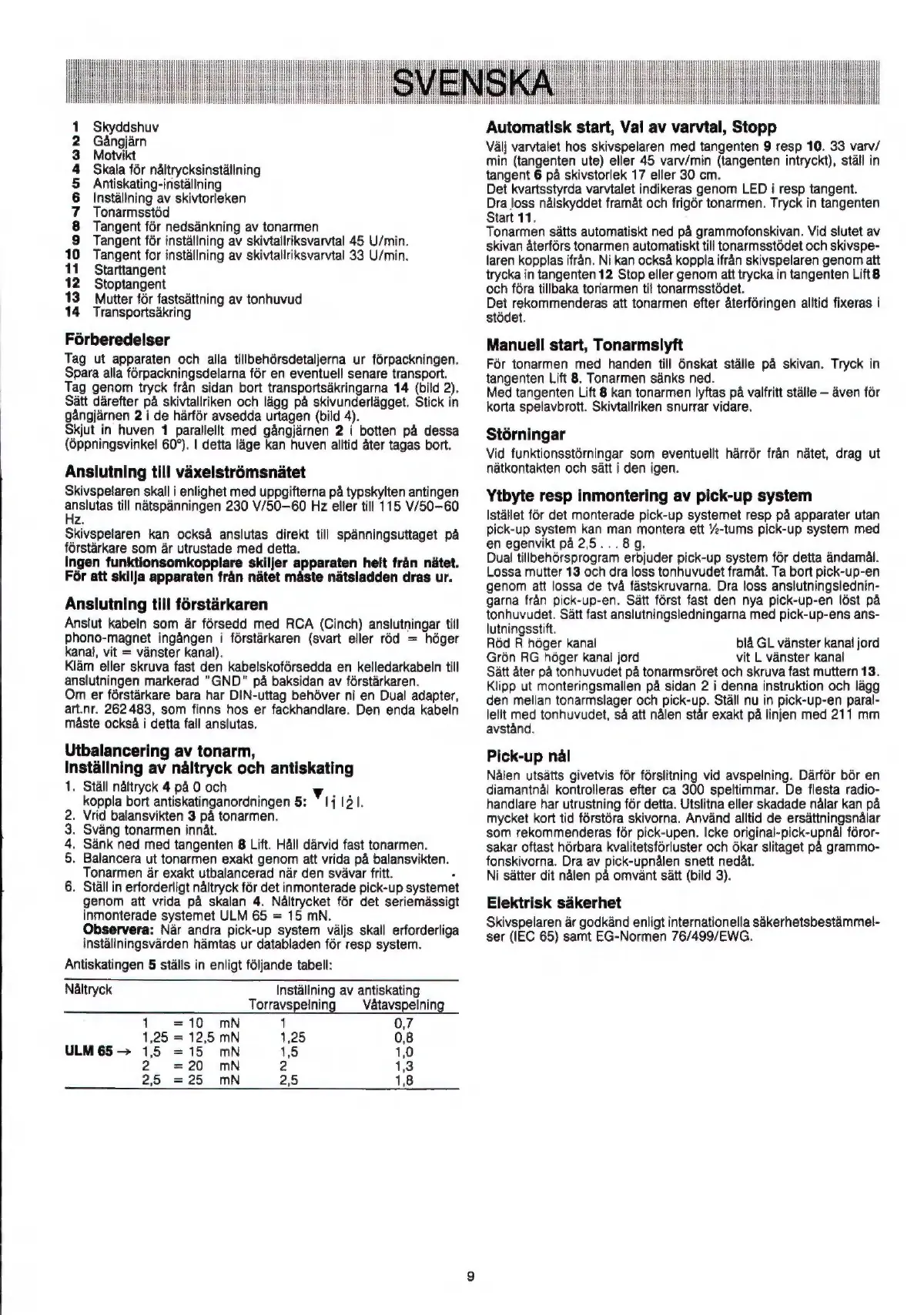

Dual CS 620 Q Operating Instructions

1 Skyddshuv
2 Gängjärn
3 Motvikt
4 Skala för nältrycksinställning
5 Antiskating-inställning
6 Inställning av skivtorleken
7 Tonarmsstòd
8 Tangent för nedsänkning av tonarmen
9 Tangent för inställning av skivtallriksvarvtal 45 U/min.
10 Tangent for inställning av skivtallriksvarvtal 33 U/min.
11 Starttangent
12 Stoptangent
13 Mutter för fastsättning av tonhuvud
14 Transportsákring
Förberedelser
Tag ut apparaten och alla tillbehörsdetaljerna ur förpackningen.
Spara alla förpackningsdelarna för en eventuell senare transport.
Tag genom tryck från sidan bort transportsäkringarna 14 (bild 2).
Sätt därefter på skivtallriken och lägg på skivunderlägget. Stick in
gångjärnen 2 i de härför avsedda urtagen (bild 4).
Skjut in huven 1 parallellt med gångjärnen 2 i botten på dessa
(öppningsvinkel 60°). I detta läge kan huven alltid åter tagas bort.
Anslutning till växelströmsnätet
Skivspelaren skall i enlighet med uppgifterna på typskylten antingen
SECHS till nätspänningen 230 V/50-60 Hz eller till 115 V/50-60
z.
Skivspelaren kan också anslutas direkt till spänningsuttaget på
förstärkare som är utrustade med detta.
Ingen funktionsomkopplare skiljer apparaten helt från nätet.
För att skilja apparaten från nätet måste nätsladden dras ur.
Anslutning till förstärkaren
Anslut kabeln som är försedd med RCA (Cinch) anslutningar till
phono-magnet ingången i förstärkaren (svart eller röd = höger
kanal, vit = vänster kanal).
Kläm eller skruva fast den kabelskoförsedda en kelledarkabeln till
anslutningen markerad "GND" på baksidan av förstärkaren.
Om er förstärkare bara har DIN-uttag behöver ni en Dual adapter,
art.nr. 262 483, som finns hos er fackhandlare. Den enda kabeln
måste också i detta fall anslutas.
Utbalancering av tonarm,
Inställning av nåltryck och antiskating
1. Ställ nältryck 4 pà 0 och v
koppla bort antiskatinganordningen 5: ` 14121.
. Vrid balansvikten 3 pà tonarmen.
. Sväng tonarmen innät.
. Sänk ned med tangenten 8 Lift. Hall därvid fast tonarmen.
. Balancera ut tonarmen exakt genom att vrida pà balansvikten.
Tonarmen ar exakt utbalancerad nar den svävar fritt. `
. Stall in erforderligt nältryck för det inmonterade pick-up systeme
genom att vrida pä skalan 4. Nältrycket för det seriemässigt
inmonterade systemet ULM 65 = 15 mN.
Observera: När andra pick-up system väljs skall erforderliga
inställningsvärden hämtas ur databladen för resp system.
Antiskatingen 5 ställs in enligt följande tabell:
o AOON
Nältryck Inställning av antiskating
Torravspelning Vätavspelning
1 =10 mN 1 0,7
1,25 = 12,5 mN 1,25 0,8
ULM65> 15 =15 mN 1,5 1,0
2 =20 mN 2 1,3
2,5 =25 mN 2,5 1,8
Automatisk start, Val av varvtal, Stopp
Välj varvtalet hos skivspelaren med tangenten 9 resp 10. 33 varv/
min (tangenten ute) eller 45 varv/min (tangenten intryckt), ställ in
tangent 6 pä skivstorlek 17 eller 30 cm.
Det kvartsstyrda varvtalet indikeras genom LED i resp tangent.
Dra loss nälskyddet framät och frigör tonarmen. Tryck in tangenten
Start 11.
Tonarmen sätts automatiskt ned pà grammofonskivan. Vid slutet av
skivan återförs tonarmen automatiskt till tonarmsstódet och skivspe-
laren kopplas ifrän. Ni kan ocksä koppla ifrän skivspelaren genom att
trycka in tangenten 12 Stop eller genom att trycka in tangenten Lift8
och föra tillbaka toriarmen til tonarmsstödet.
Det rekommenderas att tonarmen efter äterföringen alltid fixeras i
stödet.
Manuell start, Tonarmslyft
För tonarmen med handen till önskat ställe pà skivan. Tryck in
tangenten Lift 8. Tonarmen sänks ned.
Med tangenten Lift 8 kan tonarmen lyftas pà valfritt ställe — även för
korta spelavbrott. Skivtallriken snurrar vidare.
Stôrningar
Vid funktionsstôrningar som eventuellt härrôr fran nätet, drag ut
nätkontakten och sätt i den igen.
Ytbyte resp inmontering av pick-up system
Istället för det monterade pick-up systemet resp pà apparater utan
pick-up system kan man montera ett 1⁄2-tums pick-up system med
en egenvikt pà 2,5...89.
Dual tillbehörsprogram erbjuder pick-up system för detta ändamäl.
Lossa mutter 13 och dra loss tonhuvudet framàt. Ta bort pick-up-en
genom att lossa de tvà fästskruvarna. Dra loss anslutningslednin-
garna fràn pick-up-en. Sätt först fast den nya pick-up-en löst pà
tonhuvudet. Sätt fast anslutningsledningarna med pick-up-ens ans-
lutningsstift.
Rôd R hôger kanal blä GL vänster kanal jord
Grön RG höger kanal jord vit L vänster kanal
Sätt äter pà tonhuvudet pà tonarmsröret och skruva fast muttern 13.
Klipp ut monteringsmallen pä sidan 2 i denna instruktion och lägg
den mellan tonarmslager och pick-up. Ställ nu in pick-up-en paral-
lelit meg tonhuvudet, så att nålen står exakt på linjen med 211 mm
avstånd.
Pick-up nål
Nålen utsätts givetvis för förslitning vid avspelning. Därför bör en
diamantnål kontrolleras efter ca 300 speltimmar. De flesta radio-
handlare har utrustning för detta. Utslitna eller skadade nålar kan på
mycket kort tid förstöra skivorna. Använd alltid de ersättningsnålar
som rekommenderas för pick-upen. Icke original-pick-upnål föror-
sakar oftast hörbara kvalitetsförluster och ökar slitaget på grammo-
fonskivorna. Dra av pick-upnälen snett nedåt.
Ni sätter dit nålen på omvänt sätt (bild 3).
Elektrisk säkerhet
Skivspelaren är godkänd enligt internationella säkerhetsbestämmel-
ser (IEC 65) samt EG-Normen 76/499/EWG.
