Dual CS 620 Q Operating Instructions

A
I
IN

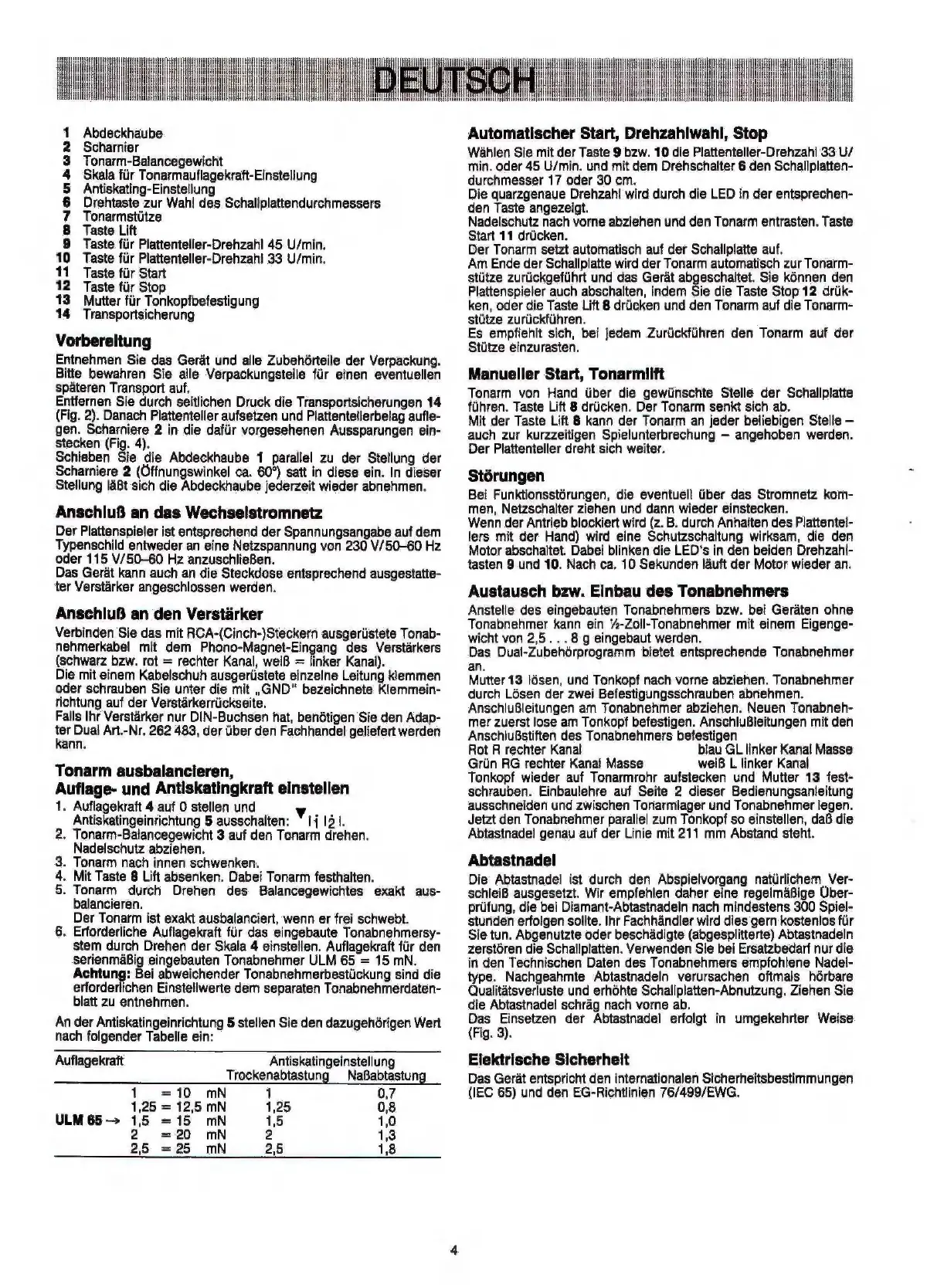

1 Abdeckhaube
2 Scharnier
3 Tonarm-Balancegewicht
4 Skala für Tonarmauflagekraft-Einstellung
5 Antiskating-Einstellung
6 Drehtaste zur Wahl des Schallplattendurchmessers
7 Tonarmstütze
8 Taste Lift
9 Taste für Plattenteller-Drehzahl 45 U/min.
10 Taste für Plattenteller-Drehzahl 33 U/min.
11 Taste für Start
12 Taste für Stop
13 Mutter für Tonkopfbefestigung
14 Transportsicherung
Vorbereitung
Entnehmen Sie das Gerät und alle Zubehörteile der Verpackung.
Bitte bewahren Sie alle Verpackungsteile für einen eventuellen
späteren Transport auf,
Entfernen Sie durch seitlichen Druck die Transportsicherungen 14
(Fig. 2). Danach Plattenteller aufsetzen und Plattentellerbelag aufle-
gen. Scharniere 2 in die dafür vorgesehenen Aussparungen ein-
stecken (Fig. 4).
Schieben Sie die Abdeckhaube 1 parallel zu der Stellung der
Scharniere 2 (Öffnungswinkel ca. 60°) satt in diese ein. In dieser
Stellung läßt sich die Abdeckhaube jederzeit wieder abnehmen.
Anschluß an das Wechselstromnetz
Der Plattenspieler ist entsprechend der Spannungsangabe auf dem
Typenschild entweder an eine Netzspannung von 230 V/50-60 Hz
oder 115 V/50-60 Hz anzuschließen.
Das Gerät kann auch an die Steckdose entsprechend ausgestatte-
ter Verstärker angeschlossen werden.
Anschluß an den Verstärker
Verbinden Sie das mit RCA-(Cinch-)Steckern ausgerüstete Tonab-
nehmerkabel mit dem Phono-Magnet-Eingang des Verstärkers
(schwarz bzw. rot = rechter Kanal, weiß = linker Kanal).
Die mit einem Kabelschuh ausgerüstete einzelne Leitung klemmen
oder schrauben Sie unter die mit ,GND" bezeichnete Klemmein-
richtung auf der Verstärkerrückseite.
Falls Ihr Verstärker nur DIN-Buchsen hat, benötigen Sie den Adap-
er Dual Art.-Nr. 262 483, der über den Fachhandel geliefert werden
inn.
Tonarm ausbalancieren,
Auflage- und Antiskatingkraft einstellen
1. Auflagekraft 4 auf O stellen und v
Antiskatingeinrichtung 5 ausschalten: ` 14121.
2. Tonarm-Balancegewicht 3 auf den Tonarm drehen.
Nadelschutz abziehen.
3. Tonarm nach innen schwenken.
4. Mit Taste 8 Lift absenken. Dabei Tonarm festhalten.
5. Tonarm durch Drehen des Balancegewichtes exakt aus-
balancieren.
Der Tonarm ist exakt ausbalanciert, wenn er frei schwebt.
. Erforderliche Auflagekraft für das eingebaute Tonabnehmersy-
stem durch Drehen der Skala 4 einstellen. Auflagekraft für den
serienmäßig eingebauten Tonabnehmer ULM 65 = 15 mN.
Achtung: Bei abweichender Tonabnehmerbestückung sind die
erforderlichen Einstellwerte dem separaten Tonabnehmerdaten-
blatt zu entnehmen.
An der Antiskatingeinrichtung 5 stellen Sie den dazugehörigen Wert
nach folgender Tabelle ein:
o
Auflagekraft Antiskatingeinstellung
Trockenabtastung Naßabtastung
1 =10 mN 1 0,7
1,25 = 12,5 mN 1,25 0,8
ULM 65—> 15 =15 mN 1,5 1,0
2 =20 mN 2 1,3
25 =25 mN 2,5 1,8
ii
ill
BIE
III il
Automatischer Start, Drehzahlwahl, Stop
Wählen Sie mit der Taste 9 bzw. 10 die Plattenteller-Drehzahl 33 U/
min. oder 45 U/min. und mit dem Drehschalter 6 den Schallplatten-
durchmesser 17 oder 30 cm.
Die quarzgenaue Drehzahl wird durch die LED in der entsprechen-
den Taste angezeigt.
Nadelschutz nach vorne abziehen und den Tonarm entrasten. Taste
Start 11 drücken.
Der Tonarm setzt automatisch auf der Schallplatte auf.
Am Ende der Schallplatte wird der Tonarm automatisch zur Tonarm-
stütze zurückgeführt und das Gerät abgeschaltet. Sie können den
Plattenspieler auch abschalten, indem Sie die Taste Stop 12 drük-
ken, oder die Taste Lift 8 drücken und den Tonarm auf die Tonarm-
stütze zurückführen.
Es empfiehlt sich, bei jedem Zurückführen den Tonarm auf der
Stütze einzurasten.
Manueller Start, Tonarmlift
Tonarm von Hand über die gewünschte Stelle der Schallplatte
führen. Taste Lift 8 drücken. Der Tonarm senkt sich ab.
Mit der Taste Lift 8 kann der Tonarm an jeder beliebigen Stelle —
auch zur kurzzeitigen Spielunterbrechung — angehoben werden.
Der Plattenteller dreht sich weiter.
Störungen
Bei Funktionsstörungen, die eventuell über das Stromnetz kom-
men, Netzschalter ziehen und dann wieder einstecken.
Wenn der Antrieb blockiert wird (z. B. durch Anhalten des Plattentel-
lers mit der Hand) wird eine Schutzschaltung wirksam, die den
Motor abschaltet. Dabei blinken die LED's in den beiden Drehzahl-
tasten 9 und 10. Nach ca. 10 Sekunden läuft der Motor wieder an.
Austausch bzw. Einbau des Tonabnehmers
Anstelle des eingebauten Tonabnehmers bzw. bei Geräten ohne
Tonabnehmer kann ein %-Zoll-Tonabnehmer mit einem Eigenge-
wicht von 2,5... 8 g eingebaut werden.
Das Dual-Zubehörprogramm bietet entsprechende Tonabnehmer
an.
Mutter 13 lösen, und Tonkopf nach vorne abziehen. Tonabnehmer
durch Lösen der zwei Befestigungsschrauben abnehmen.
Anschlußleitungen am Tonabnehmer abziehen. Neuen Tonabneh-
mer zuerst lose am Tonkopf befestigen. AnschluBleitungen mit den
Anschlußstiften des Tonabnehmers befestigen
Rot R rechter Kanal blau GL linker Kanal Masse
Grün RG rechter Kanal Masse weiß L linker Kanal
Tonkopf wieder auf Tonarmrohr aufstecken und Mutter 13 fest-
schrauben. Einbaulehre auf Seite 2 dieser Bedienungsanleitung
ausschneiden und zwischen Tonarmlager und Tonabnehmer legen.
Jetzt den Tonabnehmer parallel zum Tonkopf so einstellen, daß die
Abtastnadel genau auf der Linie mit 211 mm Abstand steht.
Abtastnadel
Die Abtastnadel ist durch den Abspielvorgang natürlichem Ver-
schleiß ausgesetzt. Wir empfehlen daher eine regelmäßige Über-
prüfung, die bei Diamant-Abtastnadeln nach mindestens 300 Spiel-
stunden erfolgen sollte. Ihr Fachhändler wird dies gern kostenlos für
Sie tun. Abgenutzte oder beschädigte (abgesplitterte) Abtastnadeln
zerstören die Schallplatten. Verwenden Sie bei Ersatzbedarf nur die
in den Technischen Daten des Tonabnehmers empfohlene Nadel-
type. Nachgeahmte Abtastnadeln verursachen oftmals hörbare
Qualitätsverluste und erhöhte Schallplatten-Abnutzung. Ziehen Sie
die Abtasinadel schräg nach vorne ab.
Das Einsetzen der Abtastnadel erfolgt in umgekehrter Weise
(Fig. 3).
Elektrische Sicherheit
Das Gerät entspricht den internationalen Sicherheitsbestimmungen
(IEC 65) und den EG-Richtlinien 76/499/EWG.
