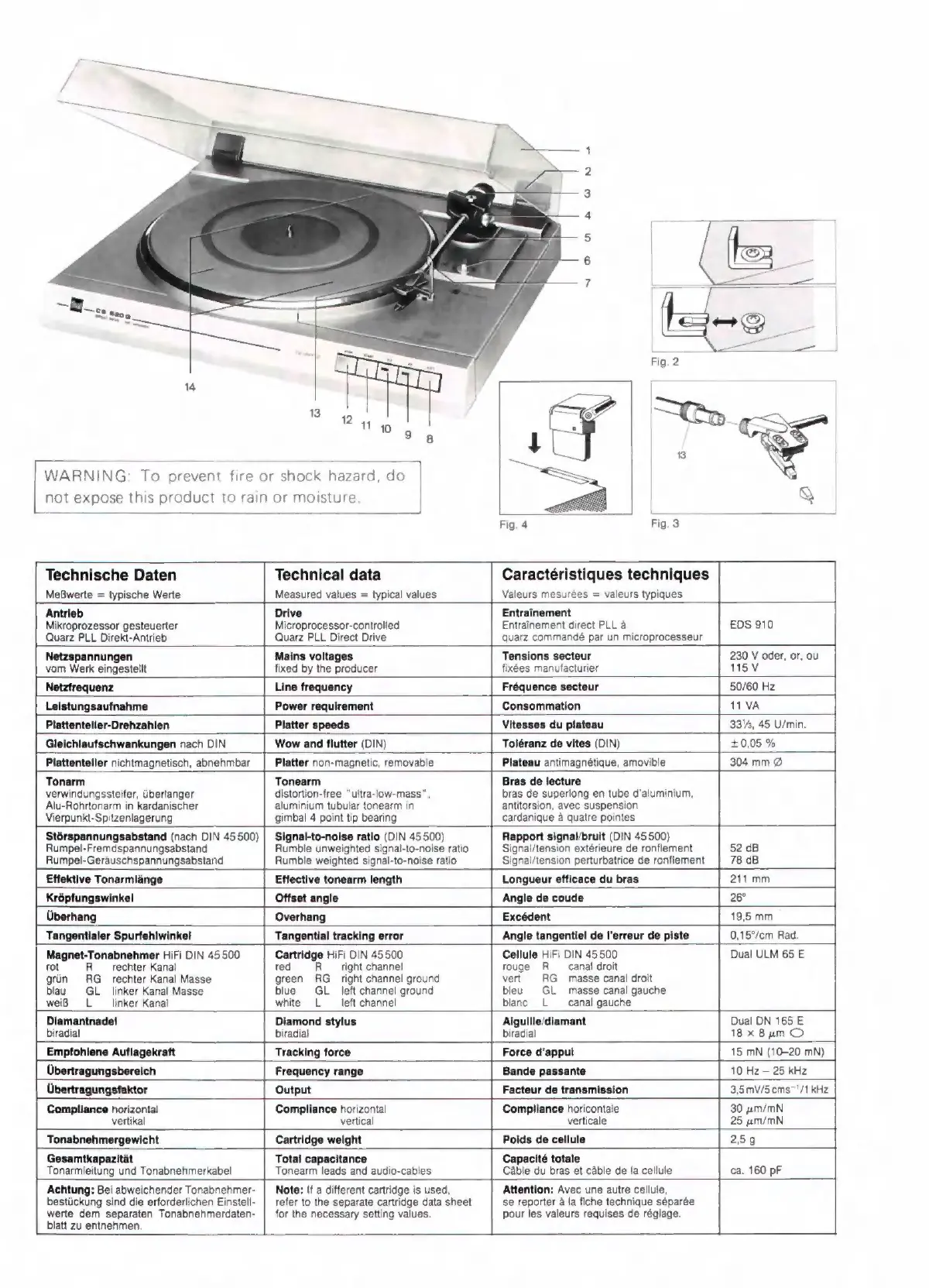

Dual CS 620 Q Operating Instructions

WARNING: To prevent fire or shock hazard, do
not expose this product to rain or moisture
Antrieb
Mikroprozessor gesteuerter
Quarz PLL Direkt-Antrieb
Microprocessor-controlled
Quarz PLL Direct Drive
Fig. 4 Fig. 3
z
Technische Daten Technical data Caractéristiques techniques
Meßwerte = typische Werte Measured values = typical values Valeurs mesurées = valeurs typiques |
Drive Entrainement
Entraînement direct PLL à
EDS 910
quarz commandé par un microprocesseur I
Netzspannungen Mains voltages Tensions secteur 230 V oder, or, ou
vom Werk eingestellt fixed by the producer fixées manufacturier 115V
Netzfrequenz Line frequency Frequence secteur 50/60 Hz
Leistungsaufnahme Power requirement Consommation 11 VA
Plattenteller-Drehzahlen Platter speeds Vitesses du plateau 33, 45 U/min.
Gleichlaufschwankungen nach DIN Wow and flutter (DIN) Toleranz de vites (DIN) +0,05 %
Plattenteller nichtmagnetisch, abnehmbar Platter non-magnetic, removable Plateau antimagnétique, amovible 304 mm Ø
Tonarm Tonearm Bras de lecture
verwindungssteifer, überlanger distortion-free "ultra-low-mass", bras de superlong en tube d'aluminium,
Alu-Rohrtonarm in kardanischer aluminium tubular tonearm in antitorsion, avec suspension
Vierpunkt-Spitzenlagerung gimbal 4 point tip bearing cardanique à quatre pointes
Störspannungsabstand (nach DIN 45500) | Signal-to-noise ratio (DIN 45 500) Rapport signal/bruit (DIN 45 500)
Rumpel-Fremdspannungsabstand Rumble unweighted signal-to-noise ratio Signal/tension extérieure de ronflement 52 dB
Rumpel-Gerauschspannungsabstand Rumble weighted signal-to-noise ratio Signal/tension perturbatrice de ronflement 78 dB
Effektive Tonarmlänge
Effective tonearm length
Longueur efficace du bras
| 211 mm
Kröpfungswinkel
Offset angle
Angle de coude 26°
Überhang
Overhang
Excédent
19,5 mm
Tangentialer Spurfehlwinkel Tangential tracking error
Angle tangentiel de l'erreur de piste
Magnet-Tonabnehmer HiFi DIN 45500
Cartridge HiFi DIN 45500 Cellule HiFi DIN 45500
0,15°/cm Rad. 7]
Dual ULM 65 E
rot R rechter Kanal red R right channel rouge R canal droit
grün RG rechter Kanal Masse green RG right channel ground vert RG masse canal droit
blau GL linker Kanal Masse blue GL left channel ground bleu GL masse canal gauche
weiB L linker Kanal white L left channel blanc L canal gauche
Diamantnadel Diamond stylus Aiguille/diamant Dual DN 165 E
biradial biradial biradial 18x Bum O
Empfohlene Auflagekraft Tracking force Force d'appui 15 mN (10-20 mN)
Ubertragungsbereich Frequency range Bande passante 10 Hz — 25 kHz
Ubertragungsfaktor Output Facteur de transmission 3,5 mV/5cms”*/1 kHz
Compliance horizontal Compliance horizontal Compliance horicontale 30 um/mN
vertikal vertical verticale 25 um/mN
Tonabnehmergewicht Cartridge weight Poids de cellule 2,59
Gesamtkapazitàt Total capacitance Capacité totale
Tonarmleitung und Tonabnehmerkabel Tonearm leads and audio-cables Cäble du bras et cäble de la cellule ca. 160 pF
‚Achtung: Bei abweichender Tonabnehmer-
bestückung sind die erforderlichen Einstell-
werte dem separaten Tonabnehmerdaten-
blatt zu entnehmen.
Note: If a different cartridge is used,
refer to the separate cartridge data sheet
for the necessary setting values.
Attention: Avec une autre cellule,
se reporter à la fiche technique séparée
pour les valeurs requises de réglage.

Dual CS 620 Q Specifications

General

Brand	Dual
Model	CS 620 Q
Category	Turntable
Language	English
