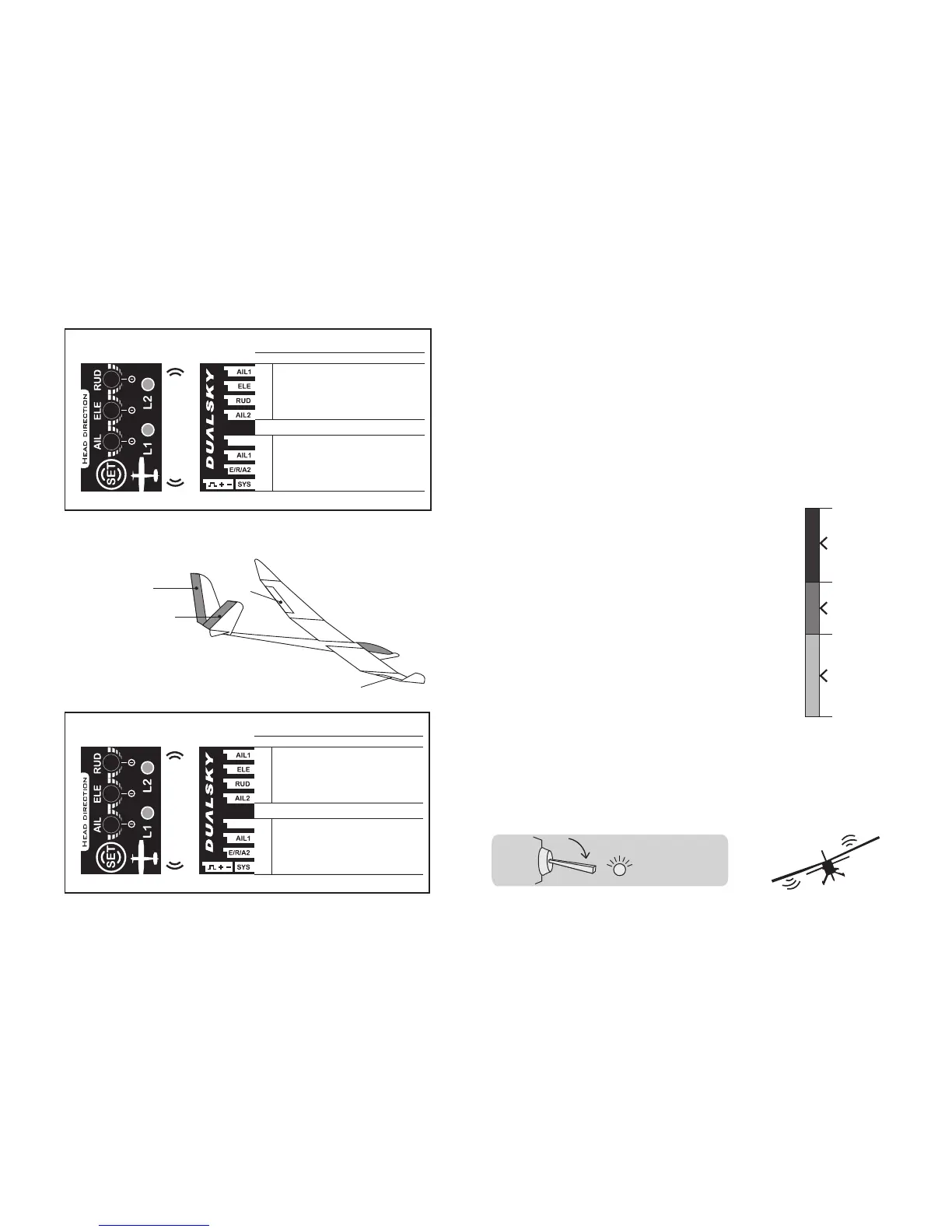

Dualsky FC151 - Page 13

●
V尾模型
输出输入
N RN RN R
FC151
6-axis Flight Control
MODE
飞翼(三角翼)
接口（插针）位置
Aileron
Elevator
Rudder
N/A
高
Switch
Aileron
Elevator
S.BUS
中
VDD
VDD
VDD
VDD
VDD
VDD
VDD
Rudder
低
GND
GND
GND
GND
GND
GND
GND
N/A
* VDD电源正极 *GND电源负极
输出输入
N RN RN R
FC151
6-axis Flight Control
MODE
V尾模型
接口（插针）位置
Aileron
Elevator
Rudder
Aileron2
高
Switch
Aileron
Elevator
S.BUS
中
VDD
VDD
VDD
VDD
VDD
VDD
VDD
Rudder
低
GND
GND
GND
GND
GND
GND
GND
Aileron2
* VDD电源正极 *GND电源负极
4.FC151的供电方式
FC151支持4.8V-8.4V的电压输入，与接收机共用电源，输
入电压也要符合接收机的要求。电源可以是电池，也可以
是ESC。
* 图示为V尾
Elevator
Rudder
Aileron
Aileron2
关闭模式：
开关位置低，飞控直接输出接收机信号
L2
蓝灯(0.5秒)
低
设置模式切换开关
模式开关用于在飞行中转换 3 种飞行
模式。请在遥控器上将 Mode 通道连
接到一个三段开关，并确保在遥控器
中该通道没有用作其他功能。开关通
道脉宽区间为：低 800~1340us，中
1340~1700us，高 1700~2200us。
如果没有连接模式通道 FC151 将工作
在“自稳模式”。
高
(+100)
中
(0)
2200us
1700us
1340us
800us
低
(-100)
- 24 -- 23 -
