Cod. ISTR / コード番号 - 581
Pag. - ページ 14/16
ED./ 版 00

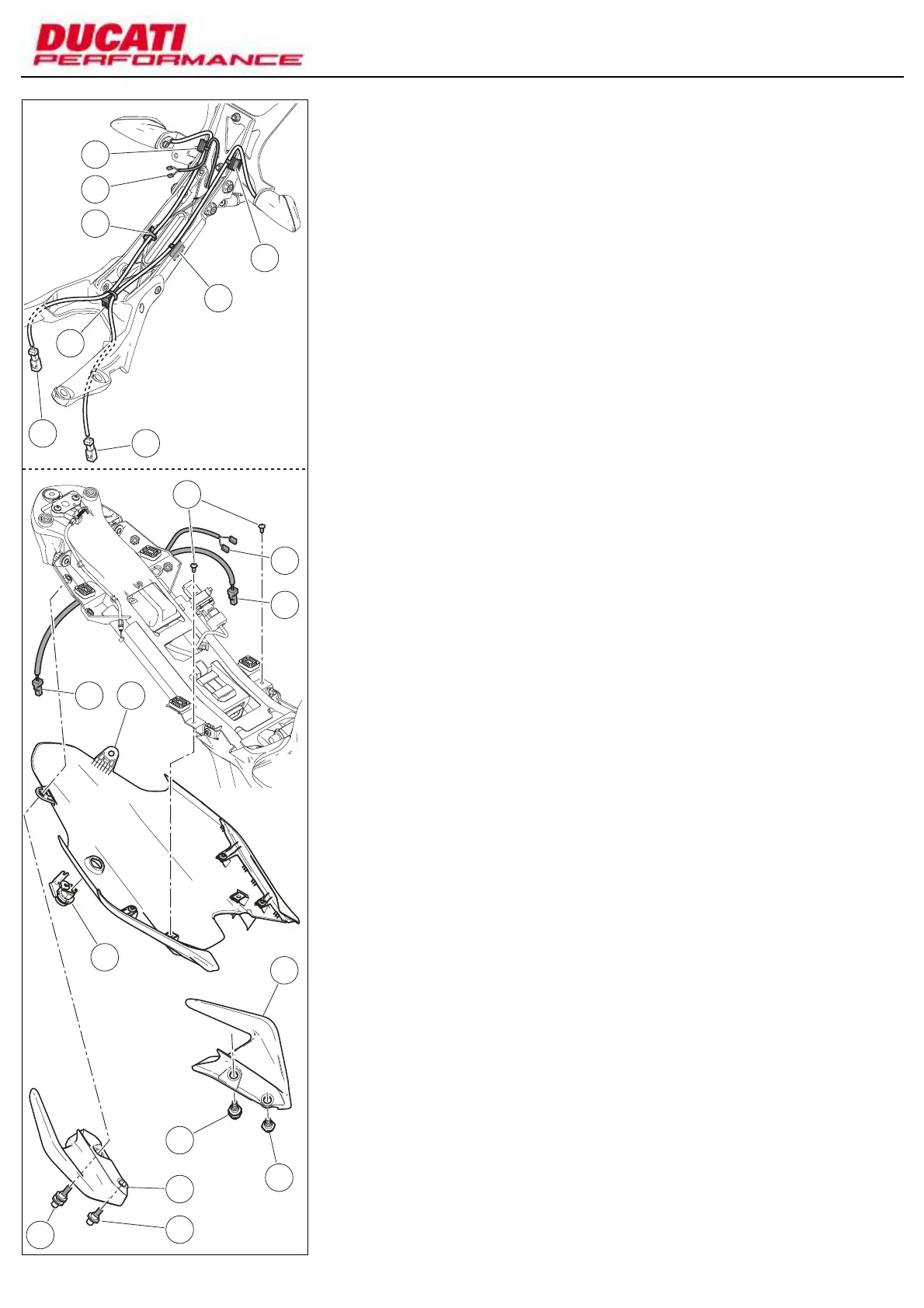

オリジナルの左ターンインジケーター配線
(M2) および右ターンインジケーター配線
(N2) を図のように伸ばします。
固定には、2 本のクランプ (7)、2 個の
ケーブルストッパー (6)、ケーブルガイド
(4) を図のように使用します。
ナンバープレートランプの配線 (18A) を
図のように 2 本のクランプ (7) の一方に
固定します。
オリジナルのシート底部のカバー (E) を
リアサブフレームに配置します。この時、
ターンインジケーターの配線 (21) および
ナンバープレートランの配線 (22) がカ
バーの外に出るようにします。
2 本のオリジナルスクリュー (E1) を差し
込み、シート底部のカバー (E) を上側に
固定します。
2 本のスクリュー (E1) を 3 Nm ± 10% の
トルクで締め付けます。
右リアグラブハンドル (N3) および左リア
グラブハンドル (M3) を配置し、
2 本のオリジナル専用スクリュー (AA) を
前部の穴の位置に差し込み、サブフレーム
に固定します。
2 本のオリジナル専用スクリュー (BB) を
グラブハンドル (N3) および (M3) の後部
の穴の位置に差し込み、グラブハンドルお
よびシート底部のカバー (E) を固定しま
す。
2 本のスクリュー (AA) および 2 本の専用
スクリュー (BB) を 20 Nm ± 10% のトル
クで締め付けます。
" シートオープニング装置の取り付け " の
章の記載に従い、シートオープニング装置
をシート底部のカバー (E) に取り付けま
す。
7
7
6
6
18A
4
M2
N2
E21
21
22
F
M3
N3
AA
AA
BB
BB
E1
Extender el cableado indicador de dirección
izquierdo original (M2) y derecho (N2), como
ilustra la figura.
Para la fijación, utilizar las 2 abrazaderas (7),
los 2 sujeta cables (6) y el pasacable (4),
como indica la figura.
Fijar el cableado luz matrícula (18A) a una de
las 2 abrazaderas (7), como indica la figura.
Posicionar el cover fondo asiento original (E)
en el subchasis trasero, prestando atención
a que los cableados de los indicadores de
dirección (21) y luz matrícula (22) se
encuentren en el exterior del cover.
En el lado superior, fijar el cover fondo
asiento (E) introduciendo los 2 tornillos
originales (E1).
Ajustar los 2 tornillos (E1) al par de apriete
de 3 Nm ± 10%.
Posicionar el asa trasera derecha (N3) y el
asa trasera izquierda (M3) y fijarlas
al subchasis, introduciendo los 2 tornillos
especiales originales (AA) en
correspondencia con los orificios
delanteros.
Introducir los 2 tornillos especiales
originales (BB) en correspondencia con los
orificios traseros de las asas (N3) y (M3),
fijando el asa y el cover fondo asiento (E).
Ajustar los 2 tornillos especiales (AA) y los 2
tornillos especiales (BB) al par de apriete de
20 Nm ± 10%.
Montar nuevamente el dispositivo apertura
asiento del cover fondo asiento (E),
siguiendo las indicaciones del capítulo
"Montaje dispositivo apertura asiento".
