Pag. - ページ 15/16Cod. ISTR / コード番号 - 581 ED./ 版 00

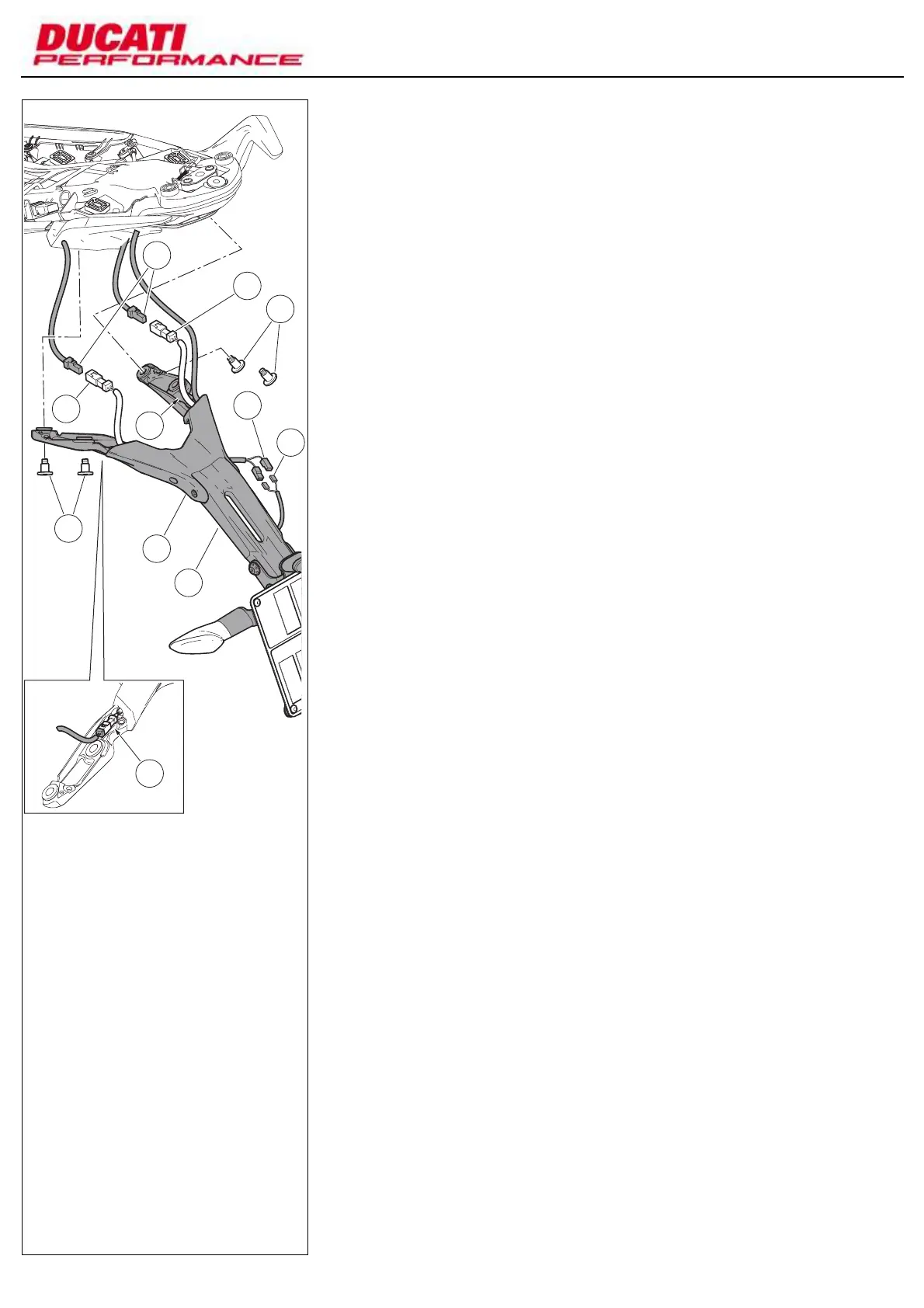

図のように、ナンバープレートランプ配線
(22) を右ターンインジケーター配線 (N2)
の脇にスライドさせ、ナンバープレートホ
ルダーベース (3) にします。
ナンバープレートランプのプラグ (18A)
をナンバープレートランプ配線 (22) のソ
ケットに接続し、ナンバープレートホル
ダーアーム (5) に固定しま。
左ターンインジケーター配線 (M2) および
右ターンインジケーター配線 (N2) のソ
ケットを 2 本の延長コード (21) のプラグ
に接続します。
先ほど接続した配線を所定の取り付け位置
(3A) および (3B) に配置します。
穴の位置を合わせてナンバープレートホル
ダーユニットをシート下に配置し、4 本の
オリジナルスクリュー (CC) を差し込みま
す。
ケーブルの余計な部分すべてをリアサブフ
レームに集めます。
4 本のスクリュー (CC) を 8 Nm ± 10% の
トルクで締め付けます。
Pasar el cableado luz matrícula (22) dentro
de la base porta-matrícula (3), deslizándolo a
un lado del cableado del indicador de
dirección derecho (N2), como ilustra la
figura.
Conectar la clavija (18A) de la luz matrícula a
la toma del cableado luz matrícula (22) y
fijarlo dentro al brazo porta-matrícula (5).
Conectar las tomas de los cableados del
indicador de dirección izquierdo (M2) y
derecho (N2) a las clavijas de las 2
prolongaciones (21).
Posicionar los cableados apenas
conectados en los específicos alojamientos
(3A) y (3B).
Posicionar el grupo porta-matrícula bajo
asiento haciendo corresponder las
perforaciones e introducir los 4 tornillos
originales (CC).
Recoger todo el exceso de cable dentro del
subchasis trasero.
Ajustar los 4 tornillos (CC) al par de apriete
de 8 Nm ± 10%.
