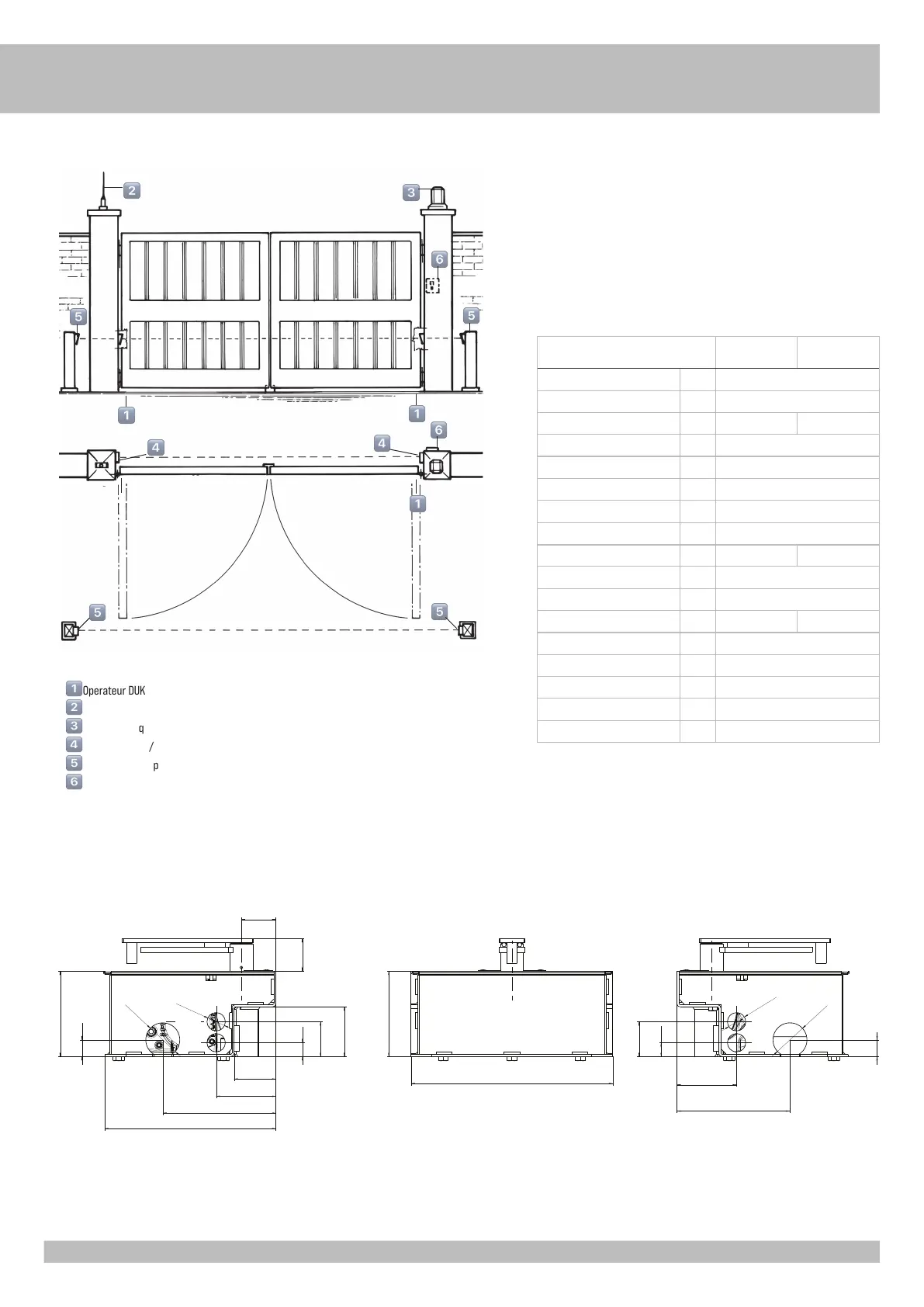

SCHÉMA DÉTAILLÉ DE L’INSTALLATION
CARACTERISTIQUES TECHNIQUES
DUKE est un opérateur irréversible équipé d’un fin de course mécanique et d’un
couvercle de passage.
DUKE 110° est équipé d’un variateur de vitesse du vantail, tant en ouverture qu’en
fermeture (ouverture lente au début puis rapide, fermeture rapide au début puis
lente à l’arrivé en butée).
DUKE porte le vantail du portail et il est possible d’enlever le moteur sans avoir
à ôter le vantail.
DUKE peut actionner aisément des grilles et des portails pesant jusqu’à 800 kg
avec des vantaux d’une longueur allant jusqu’à 2 m.
On conseille à prévoir une serrure électrique pour portes supérieures à 2 m.
Mesures en mm
1
F
CARACTERISTIQUES
TECHNIQUES
DUKE 110° DUKE 180°
Longueur maxi du battant m 3,5*
Poids maxi du portail kg 800 (2 m) - kg 400 (3,5 m)
Temps moyen d’ouverture s 20 30
Couple maxi Nm 330
Alimentation et frequence 230V~ 50Hz
Puissance moteur W 302
Absorption A 1,5
Condensateur µF 10
Cycles normatifs n° 8 - 20s/2s 6 - 30s/2s
Cycles conseillés par jour n° 100
Service 50%
Cycles consécutifs garantis n° 22/20s 13/30s
Lubrification à graisse
Peso operatore + cassa kg 8
Bruit db <70
Temperature de travail °C -10 ÷ +55
Indìce de protection IP 67
163
Ø35
163
385
66
327
67
Ø35
62
67
27
80
114
95
114
27
Ø65
32
216
216
32
Ø65
Operateur DUKE
Antenne radio
Signal electrique
Photocellules p/protection externe
Photocellules p/protection interne
Selecteur
