Duke 110 - Wartung

30
NOTENTRIEGELUNG
Diese darf nur nach Unterbrechung der Stromzufuhr zum Motor durchgeführt werden.
Um das Tor manuell richtig zu pruefen muessen folgende Punkte beachtet werden:
- Das Tor muss einen geeigneten Griff haben.
- Dieser Griff muss so angebracht sein das er kein Risiko ist beim Test.
- Daß die physische notwendige Kraft um das Tor-Blatt zu bewegen nicht höher als 225 N
ist, für Tore bei privaten Wohnungen, und 390 N für Tore für kommerzielle und industrielle
Situationen (Werte nach 5.4.5 vom EN 12453 Norm).
Um das Tor bei Stromausfall von Hand öffnen zu können, genügt es, das Schloß am Zughebel
zu öffnen, um die Flügelbewegung freizugeben (Abb. 8).
WICHTIG: Versichern sie sich das die mechanischen Stopper am Antrieb
richtig eingestellt sind und den Antrieb stoppen bevor er
die Anschläge am Boden berührt. Im anderen Fall ist die
Entsicherung unmöglich.
EINSTELLUNG DER RUTSCHKUPPLUNG
Bei DUKE ist keine mechanische Rutschkupplung vorhanden.
Es ist daher notwendig, diesen Torantrieb mittels einer elektronischen Rutschkupplung
ausgerüstet ist.
Es wird die Verwendung der elektronischen Steuergeräte B2 (für 1 oder 2 einphasige
Motoren) empfohlen.
ELEKTRISCHE SICHERHEITEN
Die Installation muß nach die aktuellen Gesetznormen installiert werden.
Es wird die Verwendung der elektronischen Steuergeräte B2 (für 1 oder 2 einphasige
Motoren) empfohlen.
Für die Anschlüsse und technische Daten der Zubehörteilen verweisen wir auf die
entsprechenden Bedienungshandbücher.
WARTUNG
Die Wartungsarbeit nur durch spezialiesierten Fachleuten nach der Ausschliessung der
Spannung auszuführen.
Die Bewegungsteile im Getriebekasten jährlich schmieren und die Druckkraft des Getriebes
auf das Tor überprüfen. Das Getriebe kann für Wartungsarbeiten aus dem Gehäuse entfernt
werden, ohne den Torflügel zu demontieren.
- Die Gehäuseabdeckung abnehmen, die Stromzufuhr zum Motor unterbrechen, den
Bewegungshebel von Hand herausziehen und den Flügel öffnen.
- Die 4 Motormutter entschrauben.

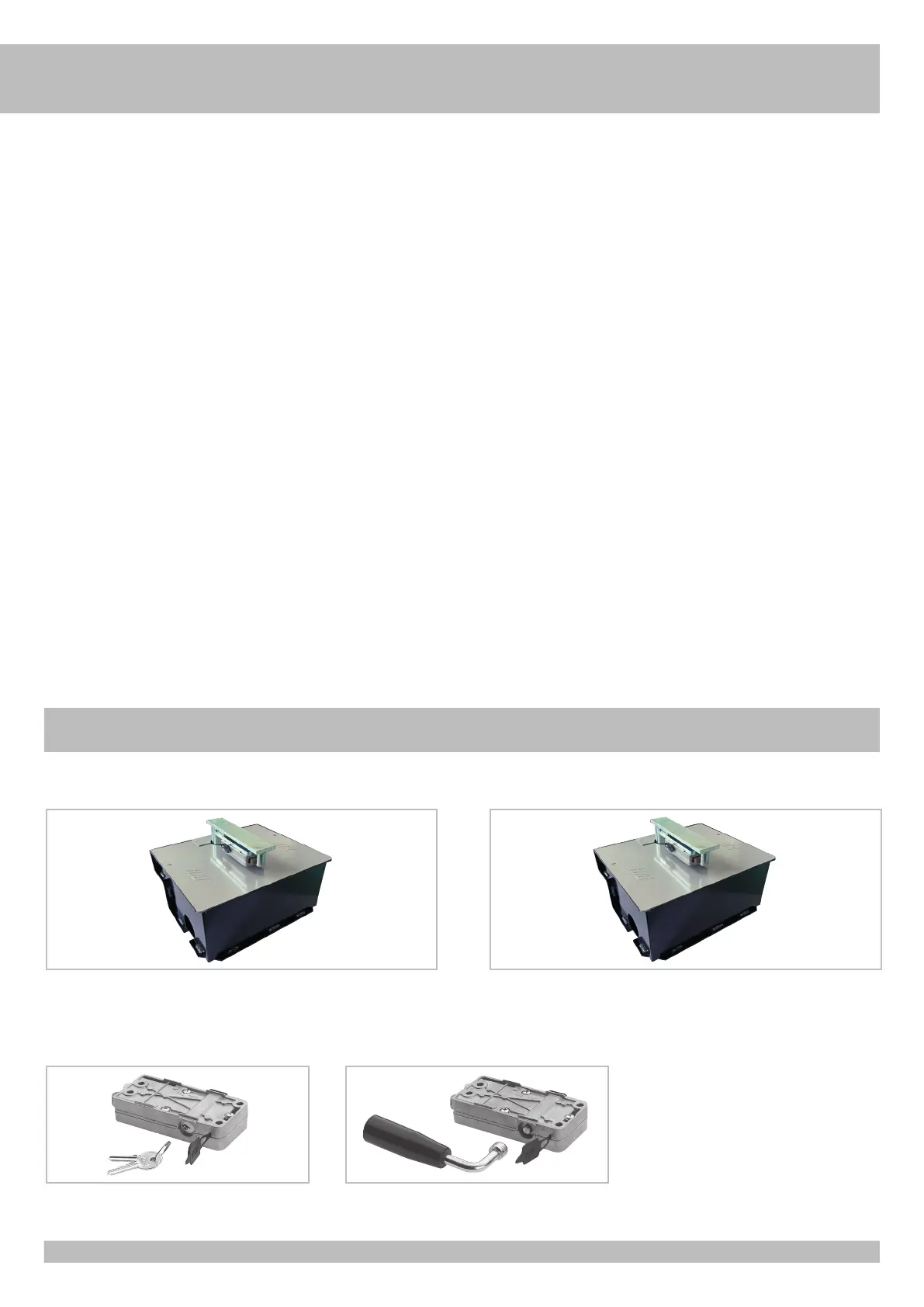

ENTRIEGELUNG MIT ZYLINDER DIN
Kode ACG2120
GRUNDSCHACHTEL FÜR DUKE 110°
Kode ACG8435
Edelstahl-Version AISI 304L Kode ACG8437I
GRUNDSCHACHTEL FÜR DUKE 180°
Kode ACG8436
Edelstahl-Version AISI 304L Kode ACG8438I
ENTRIEGELUNG MIT HEBELSCHLÜSSEL
Kode ACG2130
D
OPTIONEN - Für die Anschlüsse und die technischen Daten der Zubehöre verweisen wir auf die entsprechenden Betriebsanleitungen.
