Duke 110 - Manutenzione

9
SBLOCCO DI EMERGENZA
Da effettuare dopo aver tolto l’alimentazione elettrica al motore.
Per poter eseguire in modo sicuro la movimentazione manuale dell’anta occorre verificare
che:
- sull’anta siano presenti maniglie idonee;
- tali maniglie siano posizionate in modo da non creare punti di pericolo durante il loro
utilizzo;
- lo sforzo manuale per muovere l’anta non superi i 225 N per i cancelli posti su siti privati ed
i 390 N per i cancelli posti su siti commerciali ed industriali (valori indicati nel punto 5.4.5
della norma EN 12453).
In caso di mancanza di energia elettrica, per poter aprire manualmente il cancello è
sufficente agire sullo sblocco posto sulla leva di traino (Fig. 8).
ATTENZIONE: in chiusura impedite che le ante sbattano sul fermo a
terra. L’anta deve fermarsi per l’intervento del finecorsa
meccanico interno. In caso contrario lo sbloccaggio
risulterà difficoltoso.
REGOLAZIONE FRIZIONE
Nel DUKE il limitatore di coppia meccanico non è presente.
É quindi necessario comandare questo operatore con un quadro elettronico dotato di
regolatore di forza elettronico.
Si consiglia l’utilizzo del quadro elettronico di comando B2 (per 1 o 2 motori monofasi).
SICUREZZE ELETTRICHE
Realizzare l’impianto in ottemperanza alle norme ed alle leggi vigenti.
Si consiglia l’utilizzo del quadro elettronico di comando B2 (per 1 o 2 motori monofasi).
Per i collegamenti ed i dati tecnici degli accessori attenersi ai relativi libretti.
MANUTENZIONE
Da effettuare da parte di personale specializzato dopo aver tolto l’alimentazione elettrica
al motore.
Ogni anno ingrassare le parti in movimento all’interno del cassonetto e controllare la forza
di spinta esercitata dall’operatore sul cancello. In caso di manutenzione dell’operatore è
possibile rimuoverlo dal cassonetto senza togliere l’anta.
- Dopo aver rimosso il coperchio del cassonetto e aver scollegato il cavo di alimentazione
del motore, estraete manualmente la leva curva di movimento così da poter aprire l’anta.
- Di seguito svitate i quattro dadi che fissano il riduttore.

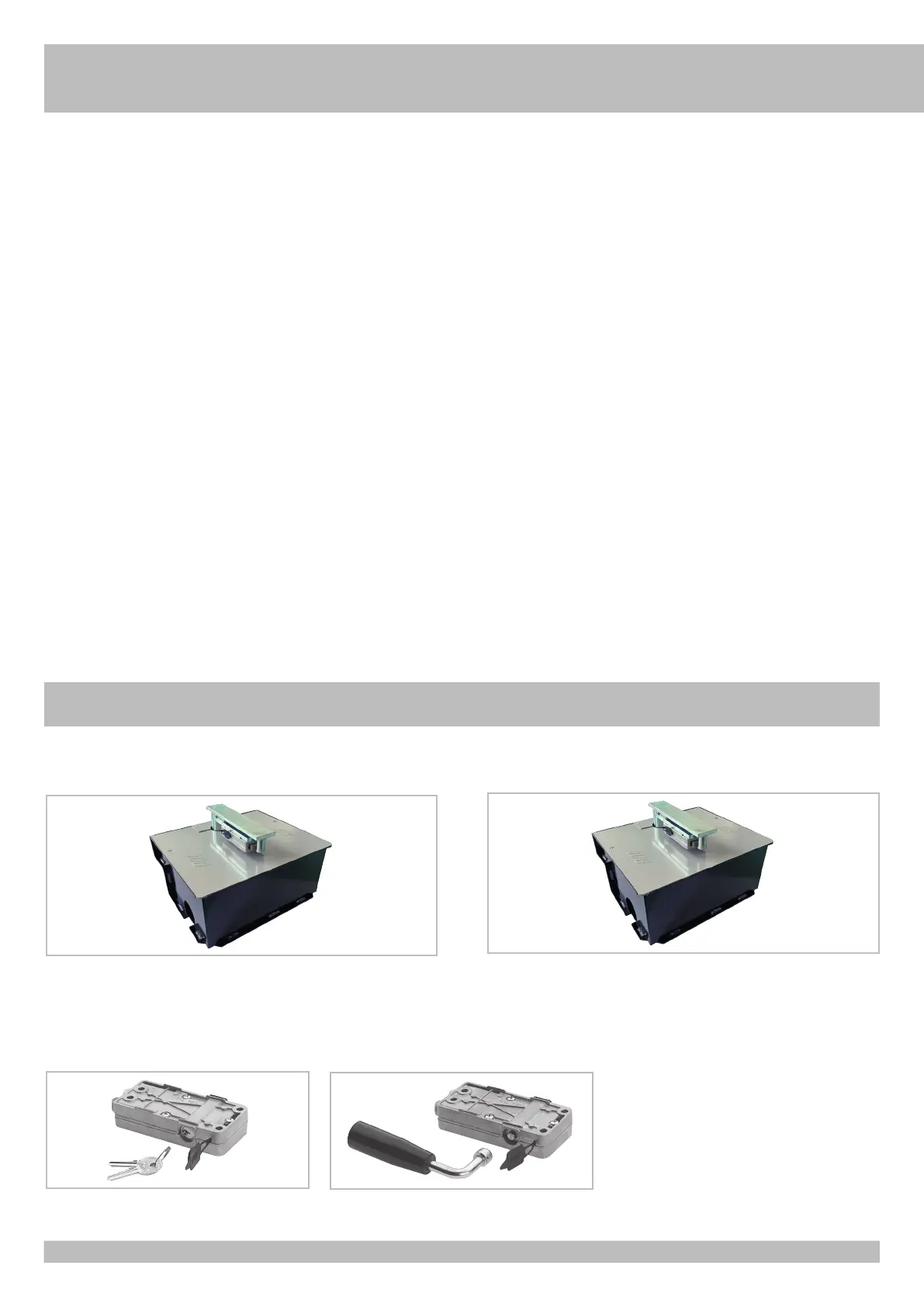

OPTIONAL - Per i collegamenti ed i dati tecnici degli accessori attenersi ai relativi libretti di istruzione.
I
SBLOCCO CON CILINDRO DIN
cod. ACG2120
CASSA DI FONDAZIONE PER DUKE 110°
cod. ACG8435
INOX AISI 304L cod. ACG8437I
CASSA DI FONDAZIONE PER DUKE 180°
cod. ACG8436
INOX AISI 304L cod. ACG8438I
SBLOCCO CON CHIAVE A LEVA
cod. ACG2130
