MC • Edition 2022.08 • Nr. 225 705 Rev.-0

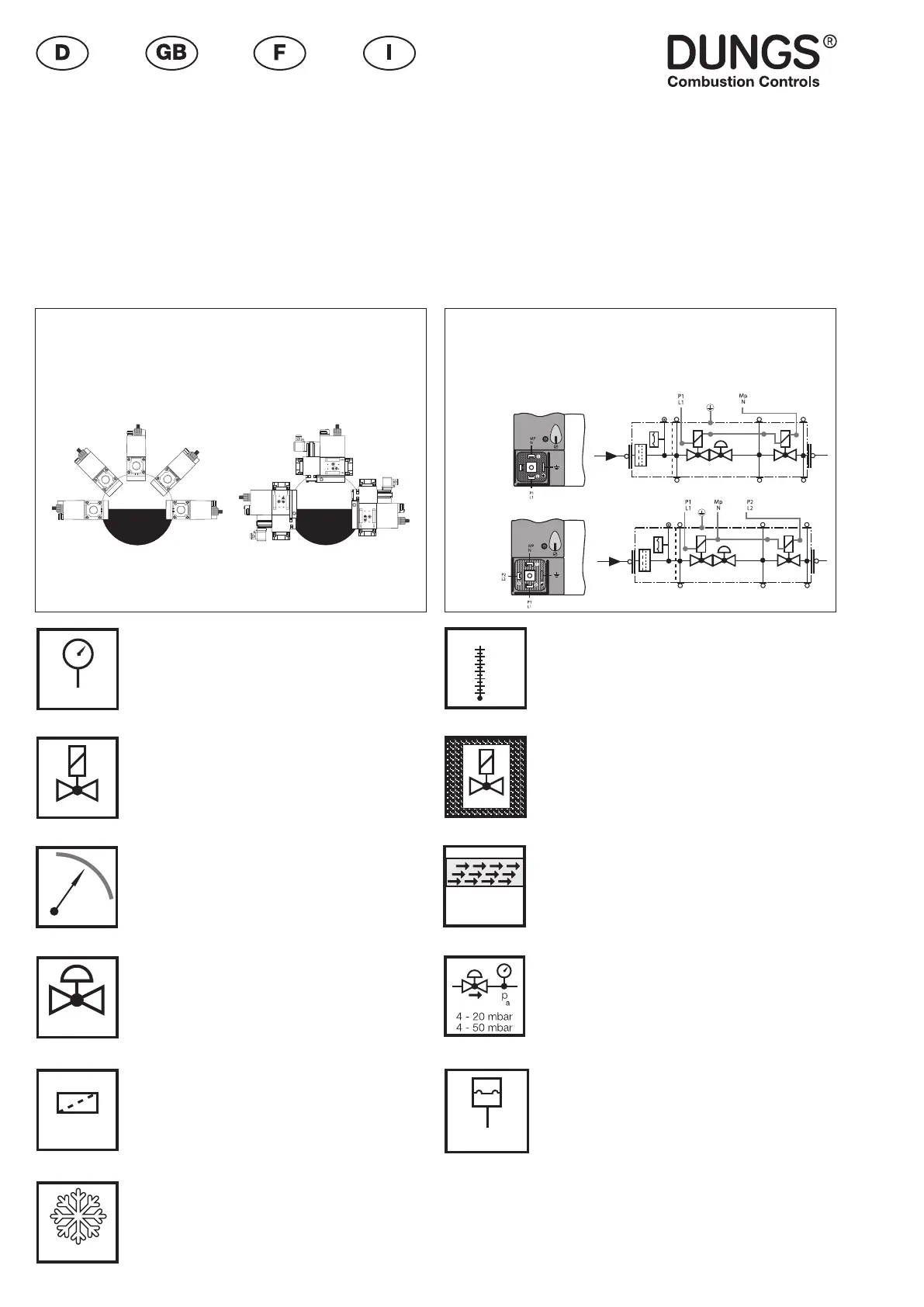

Betriebs- und Montage-
anleitung
GasMultiBloc
®
einstuge
Betriebsweise
Typ MB-D (LE) B01
Nennweiten
Rp 1 - Rp 2
Operation and assembly
instructions
GasMultiBloc
®
single-stage
functional description
Type MB-D (LE) B01
Nominal diameters
Rp 1 - Rp 2
Notice d‘emploi et de
montage
MultiBloc
®
gaz à
une allure
Typ MB-D (LE) B01
Diamètres nominaux
Rp 1 - Rp 2
Istruzioni di esercizio di
montaggio
GasMultiBloc
®
monostadio
Tipo MB-D (LE) B01
Diametri nominali
Rp 1 - Rp 2
Einbaulage
Installation position
Position de montage
Posizione de montaggio
Elektrischer Anschluß
Electrical connection
Raccordement électrique
Allacciamento elettrico
IEC 730-1 (VDE 0631 T1)
Max. Betriebsdruck
Max. operating pressure
Pression de service maxi.
Max. pressione di esercizio
p
max.
= 360 mbar (36 kPa)
V1+V2 Klasse A, Gruppe 2
V1+V2 Class A, Group 2
V1+V2 Classe A, Groupe 2
V1+V2 Class A, Gruppo 2
nach / acc. / selon / a norme
EN 161
Umgebungstemperatur
Ambient temperature
Température ambiante
Temperatura ambiente
-15 °C … +70 °C
Schutzart
Degree of protection
Protection
Protezione
IP 54 nach / acc. / selon / a norme
IEC 529 ( DIN 40 050)
Erdung nach örtlichen Vorschriften
Grounding acc. local regulations
Mise à la terre selon normes locales
Messa a terra secondo prescrizioni locali
Familie 1 + 2 + 3
Family 1 + 2 + 3
Famille 1 + 2 + 3
Famiglia 1 + 2 + 3
Ausgangsdruckbereich
Output pressure range
Pression de sortie
Campo pressione in uscita
S 20 / S 22: 4 - 20 mbar (0,4 - 2 kPa)
S 50 / S 52: 20 - 50 mbar ( 2 - 5 kPa)
Druckwächter/ Pressure Switch/
Pressostat/ Pressostato
Typ/Type/Type/Tipo
GW…A5, GW…A2, NB…A2, ÜB…A2
nach / acc. / selon / a norme
EN 1854
Feinlter
Micro lter
Filtre n
Filtro ne
Klasse A, Gruppe 2
Class A, Group 2
Classe A, Groupe 2
Class A, Grupo 2
nach / acc. / selon / a norme
EN 88
U
n
~(AC) 230 V
Einschaltdauer/Switch-on duration/
Dureé de mise sous tension/ Durata
inserzione 100 %
In Flüssiggasanlagen den MB-D… nicht unter 0°C betreiben. Nur für gasförmiges Flüssiggas geeignet, üssige
Kohlenwasserstoe zerstören die Dichtwerkstoe.
Do not operate the MB-D… below 0°C in liquid gas systems. Only suitable for gaseous tiquid gas, liquid
hydrocarbons destroy the sealing materials.
Les multiblocs MB-D… ont été conçus pour être utilisés avec des GPL à l‘état gazeux et à des températures
supérieures à 0°C. Les joints d‘étanchéité se détériorent en présence d‘hydrocarbure liquide.
Negli impianti a gas liquido, non si dovrà far funzionare il MultiBloc MB-D… al di sotto di 0°C. Esso è adatto
soltanto per gas liquido gassoso, gli idrocarburi liquidi distruggono i materiali solidi.
[mbar]
EN 161
[ V ]
EN 88
EN 549
°C
0
+70
-15
IEC 529IEC 529
Gas Gaz
EN 161
EN 1854
S 20/S 50
S 22/S 52
HR
SRB
BIH SK
