MC • Edition 2022.08 • Nr. 225 705 Rev.-0
A
B
C
B
Gewindeanschausführung
MB- … B01
(DN 25 - DN 50)

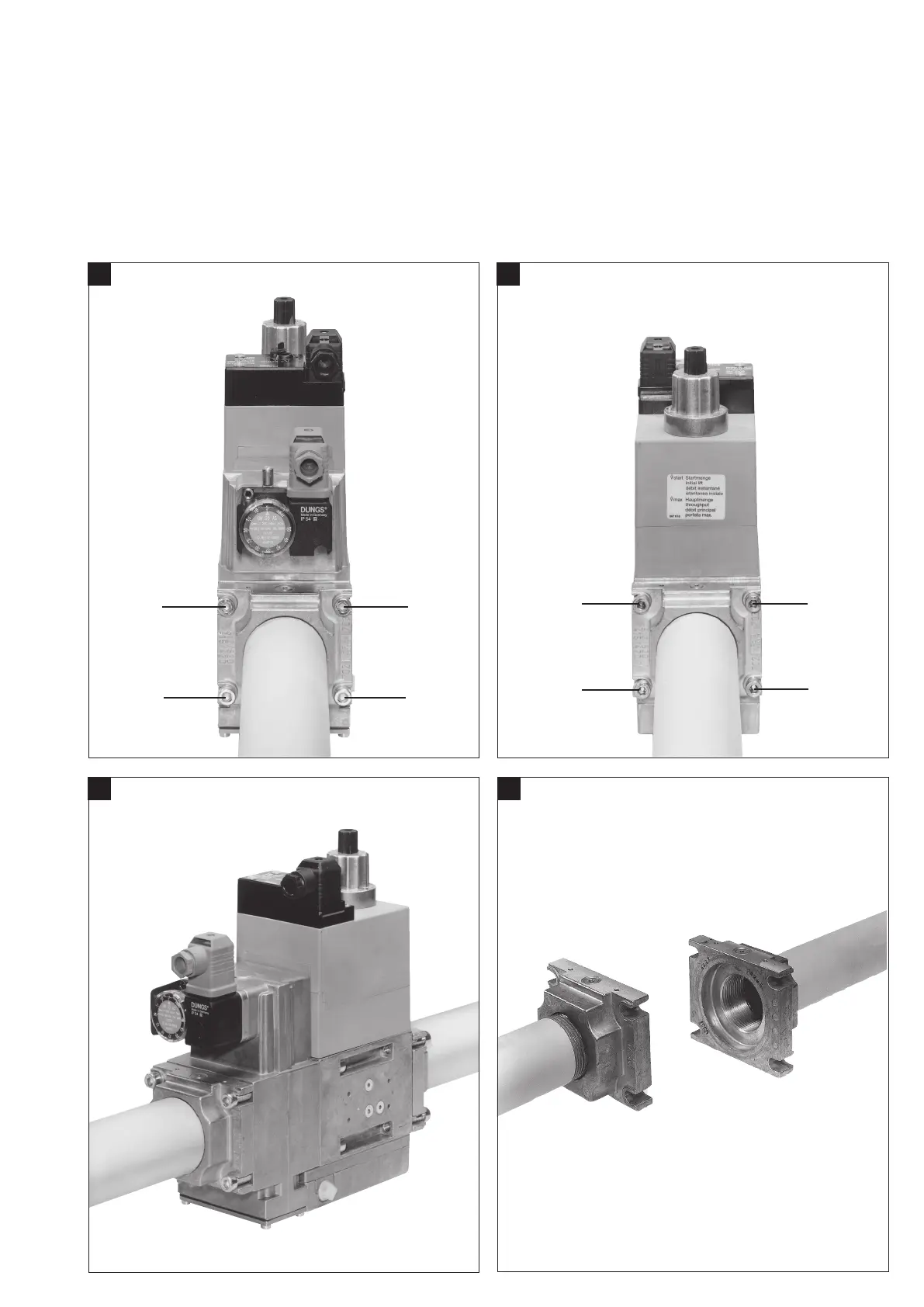

Ein- und Ausbau
1. Schraube A und B lösen - nicht
ausschrauben.
Bild 1 und 2
2. Schraube C und D ausschrauben.
Bild 1 und 2
3. MultiBloc zwischen den Gewin-
deanschen herausziehen.
Bild 3 und 4
4. Nach Einbau Dichtheits- und
Funktionskontrolle.
Threaded ange version
MB- … B01
(DN 25 - DN 50)
Mounting and dismounting
1. Loosen screws A and B
do not remove. Figs 1 and 2
2. Remove screws C and D.
Figs 1 and 2
3. Remove MultiBloc between the
threaded anges.
Figs 3 and 4
4. After mounting, perform leakage
and functional tests.
Version à bride letée
MB- … B01
(DN 25 - DN 50)
Pose et dépose
1. Deserrer les vis A et B sans les
dévisser totalement.
Figures 1 et 2
2 Dévisser les vis C et D
Figures 1 et 2
3. Extraire MultiBloc entre les brides
letées.
Figures 3 et 4
4. Après pose, procéder à un
contrôle de l‘étanchéité
2
1
4
3
Esecuzione con angia llettata
MB- … B01
(DN 25 - DN 50)
Montaggio e Smontaggio
1.
Allentare le viti A e B non svitare.
Figure 1 e 2
2. Svitare le viti C e D.
Figure 1 e 2
3. Tirare fuori la MultiBloc fra le
ange lettate.
Figure 3 e 4
4. Dopo il montaggio, eettuare il
controllo di tenuta e di funziona-
mento.
C
D
D
A
