M/CD • Edition 01.14 • Nr. 223 925
1
2
1
2
3
Auf vibrationsfreien Ein-
bau achten!
Ensure that the equip-
ment is installed free of
vibration!
Veiller à ce que l'appareil
ne subisse pas de vibra-
tions !
Evitare possibilità di vi-
brazioni!

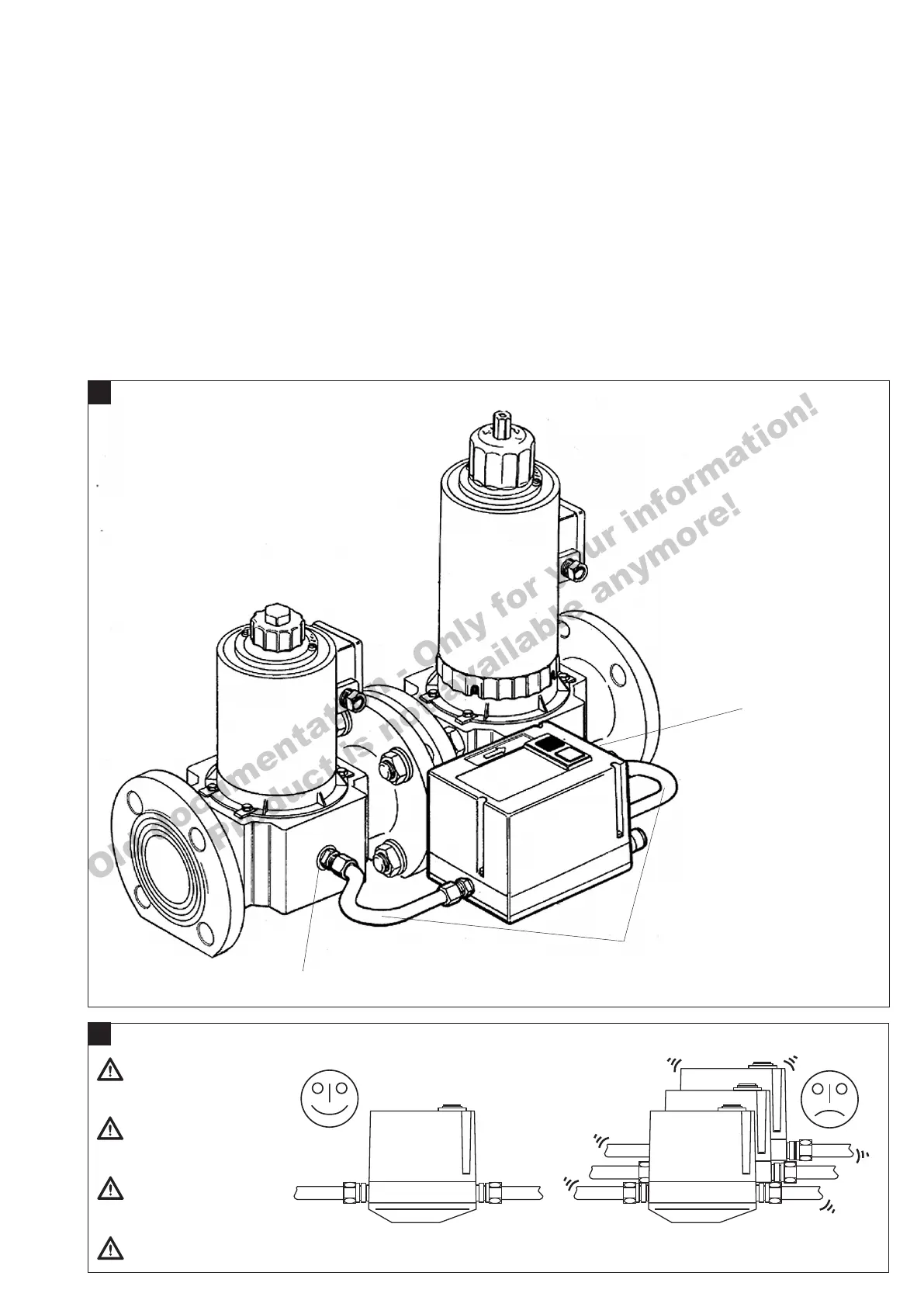

Montage VDK 200 A S02 H
2
an:
MV …/3, MV …/5, ZR …/5
1. Gasversorgung unterbrechen.
2. Stromzufuhr unterbrechen.
3. Verschlußschrauben 1, 2 entfer-
nen, Bild 1
4. Verbindung durch Anschluß-Set
3 herstellen, Bild 1.
oder
Verbindungsleitung aus Ø 12 mm
fertigen und Verschraubungen G
1/4 montieren.
Verbindungsleitungen kurz
halten!
5. Elektrischen Anschluß herstellen,
siehe Seite 6.
6. Nach Abschluß der Arbeiten
Dichtheits- und Funktionskon-
trolle durchführen.
Mounting the VDK 200 S02 H
2
on:
MV ../3, MV .../5, ZR .../5
1. Interrupt gas supply.
2. Interrupt power supply.
3. Remove screw plugs 1, 2,
Fig. 1.
4. Make connection using connec-
tion kit 3, Fig. 1
or
Make connecting line 12 mm dia.
and t unions G1/4.
Keep connecting lines short.
5. Make electrical connection, see
page 6.
6. On completion of work, perform
leak and function test.
Montage du VDK 200 A S02 H
2
sur:
MV .../3, MV .../5, ZR .../5
1. Couper l’arrivée de gaz.
2. Couper l’arrivée de courant.
3. Enlever les bouchons 1, 2,
Fig. 1.
4. Etablir le raccordement à l'aide
du jeu d'assemblage 3, Fig. 1.
ou
faire une ligne de connexion de
Ø 12 mm et monter les raccords
vissés G 1/4.
Les lignes de connexion doi-
vent être courtes!
5. Etablir le raccordement électri-
que, voir page 6.
6. Une fois les travaux terminés,
procéder au contrôle d’étanchéité
et de fonctionnement.
Montaggio del VDK 200 A S02 H
2
all’MV .../3, MV .../5, ZR .../5
1. Chiudere l’alimentazione del
gas.
2. Disinserire l’alimentazione elet-
trica
3. Svitare e togliere le viti di chiusura
1 e 2, g. 1
4. Eettuare l’allacciamento me-
diante
il set d’attacco 3, g. 1
oppure allestire una conduttura
di collegamento del diametro di
12 mm e montare i raccordi a
vite G 1/4.
Tenere corte le condutture di
collegamento!
5. Eettuare il collegamento elettri-
co, vedere alla pagina 6.
6. Dopo il montaggio eettuare i
controlli di tenuta e funzionalitá
Old documentation - Only for your information!
Product is not available anymore!
