For use on Model - 100 boilers only.
• Following steps and diagram indicate locations of
connection points required to check negative pressure.
• Negative pressure switch is safety device which
prevents boiler from firing if there is air intake
blockage.
• Turn off service switch, or lower thermostat setting.
• Remove vinyl cap from 4-way connector.
• Install test line as shown to inclined manometer or
differential pressure gauge with ability to read 0.01" to
5.0" w.c.
• Turn on service switch and set thermostat to call for
heat.
• If manometer readings do not correspond to chart,
check for possible causes:
A. Blockage in air intake
B. Undersized air intake
C. Loose blower wheel or motor shaft
D. Incorrect pressure switch or pressure switch
setpoint
• When pressure reading is correct and the pressure
switch is operating properly, remove test line and
reinstall vinyl cap to 4-way connector.
Not Running
Setpoint
Running
Without
Blockage
Running
With
Blockage
_
-0.50"
for Models 100 & 075
Less Negative than
Setpoint
More Negative than
Setpoint
Normally
Closed
Closed
Open

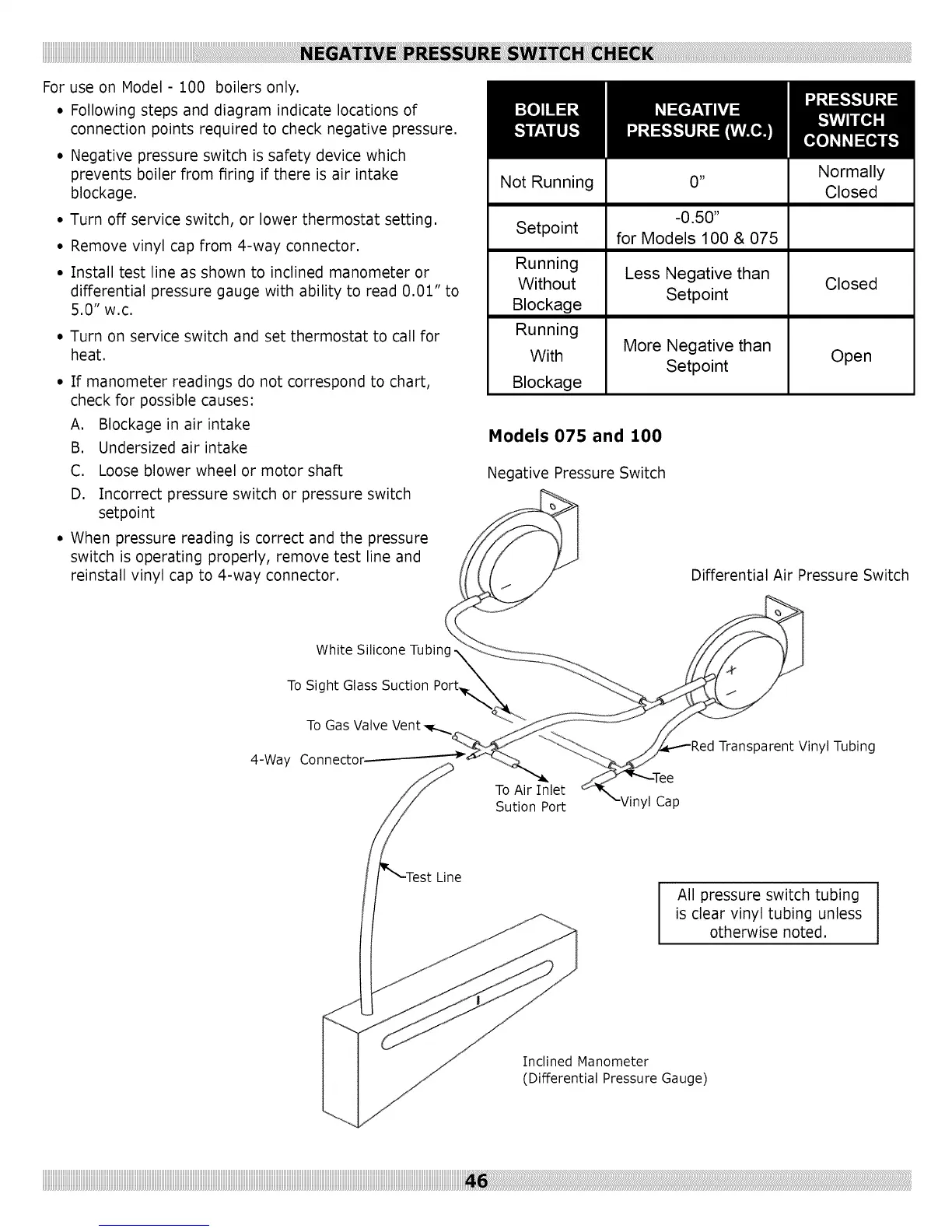

Models 075 and 3.00
Negative Pressure Switch
Differential Air Pressure Switch
4-Way
White Silicone
To Sight Glass Suction Port_r._
To Gas Valve Vent-
e
To Air Inlet
Sution Port yl Cap
Transparent Vinyl Tubing
All pressure switch tubing
is clear vinyl tubing unless
otherwise noted.
Inclined Manometer
(Differential Pressure Gauge)
