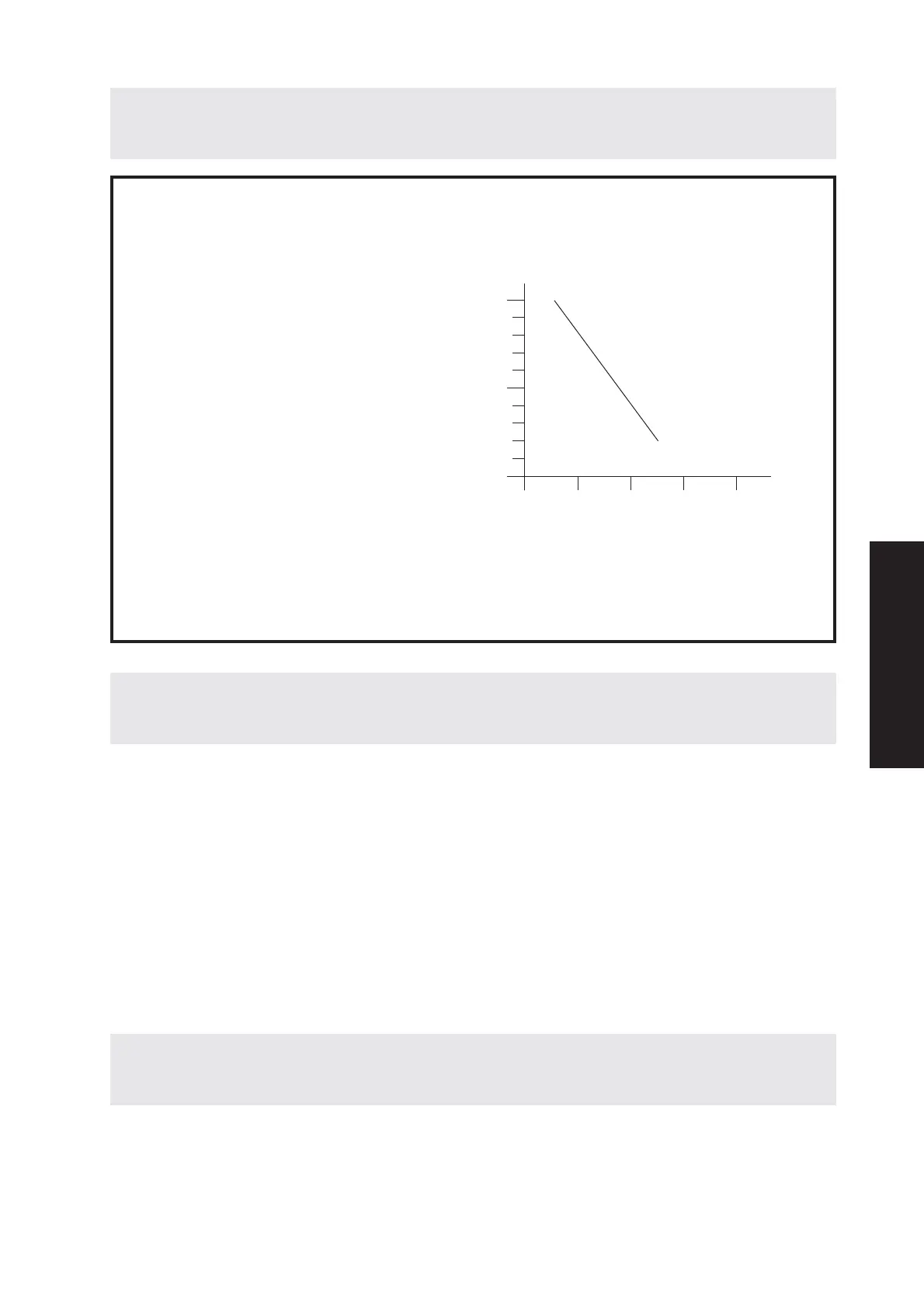

DC 3800 Stat - 15 Part No 9443-A
2017-01-11
HxBxL Bodenaufbau 1400x400x860 mm
HxBxL Wandaufbau 1440x400x790 mm
Gewicht 50 kg
Einl 50 mm
Plastiksack/Behälter 30 l/40 l
Max. Temp 130°
Luftmenge, max. 260 m
3
/h
Unterdruck, max. 28 kPa
Leistungsaufnahme 2,2 kW
Manuelle Filterreinigung
durch Luftimpuls
Fein lter Polyester 1,8 m2
Abscheidegrad nach
> 99,9 %
1Stk Fein lter, Polyester, (Art. Nr. 42025) eingebaut bei
Lieferung.
Das Gerät kann mit einem Mikro lter ausgestattet.
Geräuschpegel < 75 dB(A)
Filterreinigung mit Druckluftimpulsen
Druckluft 4 l/s, 4 bar
Druckluft, Anschluβrohr 6/8 mm
Druckluft, Steuerspannung 24 V DC, 12 W
kPa
20
10
100 200 300 400 m
3
/h
Druckerzeugung
und Luftstrom
Technische Daten
Funktionsbeschreibung
Der DC 3800 Stationär ist ein Staubabscheider
zum Absaugen von Staub und Spänen sowie zur
Reinigung.
Die Filter werden mittels Signal vom Steuer-system
automatisch durch einen Druckluftimpuls entgegen
der Saugrichtung gereinigt. Diese Reinigung ist
sehr effektiv und schonend für die Filter.
Die staubhaltige Luft wird in den Zyklon der Maschine
gesaugt und zirkuliert dort kräftig. Der Staub, der ja
schwerer ist als die Luft, wird von der Zentrifugalkraft
gegen die Innenwände gedrückt und fällt auf den
Boden des Zyklons, von wo er in einen Plastiksack
ausgetragen wird. Die Luft wird zur Mitte des Zyklons
und weiter durch ein Filter abgesaugt. Danach kann
man die Luft aus dem Raum leiten. Als Zubehör ist
ein Mikro lter erhältlich.
Der Unterdruck wird durch eine elektrische Tur-
bopumpe erzeugt. Diese Turbopumpe ist eine so-
genannte Seitenkanalpumpe. Im Pumpengehäuse
rotiert ein mit Schaufeln versehenes, direkt ange-
triebenes Turbinenrad. Um einen möglichst hohen
Wirkungsgrad zu erzielen, sind die Toleranzen sehr
klein. Da die Pumpe Luft komprimiert, ist es völlig
normal, daß sie im Betrieb heiß wird.
DEUTSCH
Die Maschine ist mit einem geeigneten Anlasser
sowie einem versperrbaren Betriebsschalter zu ver-
sehen und darf nur von einem geprüften Elektriker
installiert werden.
Der Staubabscheider wird zusammengebaut und
am Boden festgeschraubt. Ein- und Auslaß ansch-
ließen. Nippel auf dem Deckel (Filterreinigung) an
Druckluft 4 l/s, 4 bar und das Kabel (Steuerspan-
nung) an 24 V DC, 12 W anschließen.
Installation
