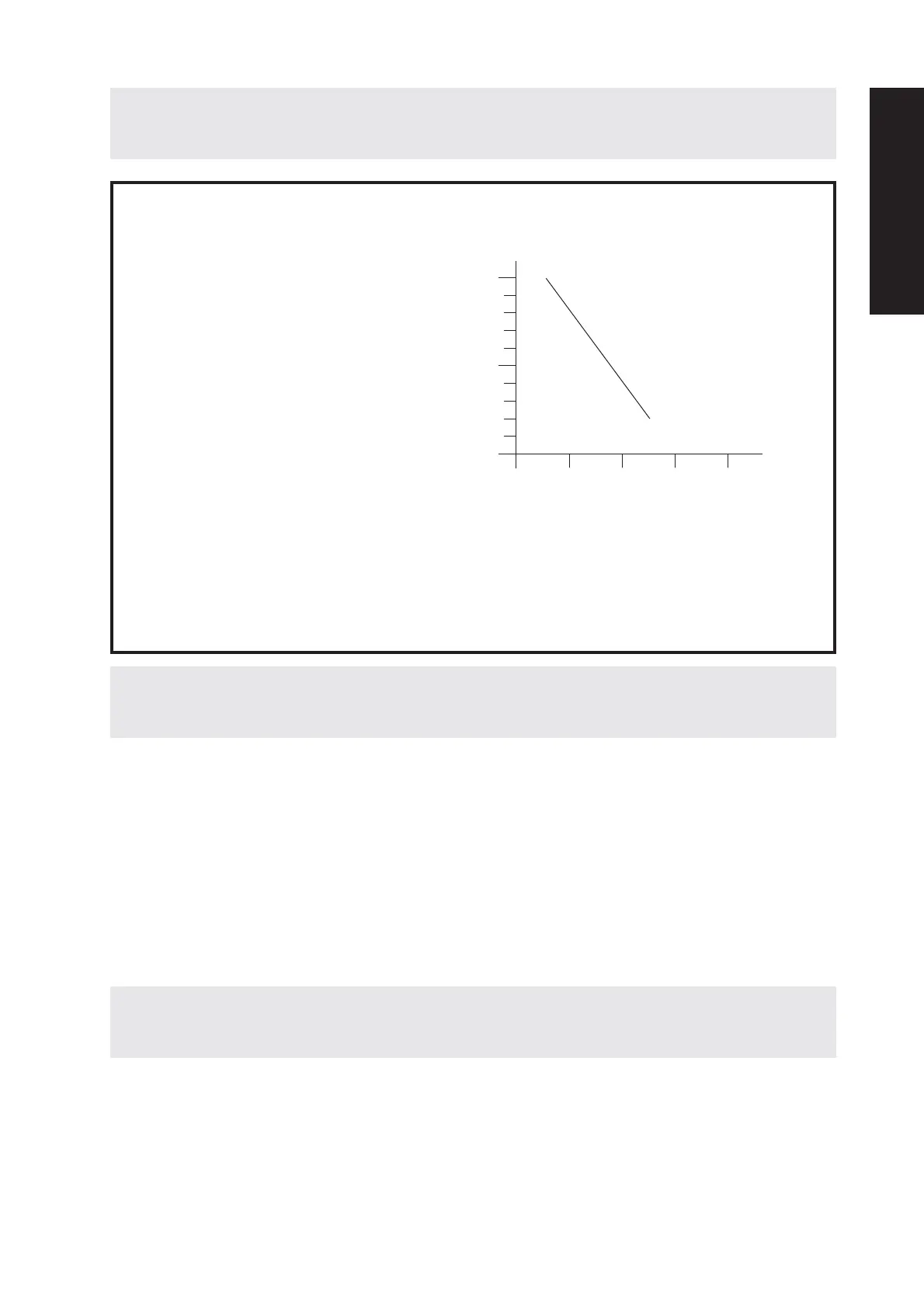

DC 3800 Stat - 5 Part No 9443-A
2017-01-11
kPa
20
10
100 200 300 400 m
3
/h
Tryckalstring
och luftfl öde
HxBxL golvmontering 1400x400x860
mm
HxBxL väggmontering 1440x400x790
mm
Vikt 50 kg
Inlopp 50 mm
Uppsamlingssäck/behållare 30 l/40 l
Max temp. 130°
Flöde max 260 m
3
/h
Undertryck max 28 kPa
Effektuttag 2,2 kW
Manuell fi lterrensning med luftpuls
Finfi lter i polyester, area 1,8 m
2
Avskiljningsgrad > 99,9 %
1 st fi nfi lter av polyester (art nr 42025) medföljer
maskinen monterat vid leverans.
Maskinen kan utrustas med mikrofi lter.
Ljudnivå < 75 dB(A)
Filterrensning med luftpuls
Tryckluft 4 l/s, 4 bar
Anslutning, slang 6/8 mm
El-anslutning 24 V DC, 12 W
Tekniska Data
Funktionsbeskrivning
galkraften och faller ner mot cyklonens botten där det
matas ut i en plastsäck. Luften sugs in mot cyklonens
mitt och vidare genom ett fi nfi lter. Luften kan därefter
ledas ut ur lokalen. Mikrofi lter fi nns som tillbehör.
Undertrycket skapas av en elektrisk turbopump. Tur-
bopumpen är en sk sidokanalsfl äkt. Ett direktdrivet
turbinhjul försett med skovlar roterar i ett pumphus.
Toleranserna är mycket små för att man ska uppnå
bästa verkningsgrad. Eftersom pumpen komprimerar
luft är det fullt normalt att den blir het under drift.
DC 3800 stationär är en stoftavskiljare som är av-
sedd för utsugning av stoft, damm och spånor samt
städning.
Filtren rensas automatiskt efter signal från styrsys-
temet med en luftpuls i motsatt sugriktning. Det är
en mycket effektiv rensning samtidigt som den är
skonsamt mot fi ltren.
Den stoftbemängda luften sugs in i maskinens cyklon
där den cirkulerar kraftigt. Stoftet som är tyngre än
luften tvingas ut mot cyklonens väggar av centrifu-
Installation
till tryckluft 4 l/s, 4 bar samt styrspänning 24 V DC,
12 W, vilket ska tas från styrskåpet.
Anslut rörsystemet till maskinens in- och utlopp.
Spänn fast plastsäcken under cyklonen.
Maskinen ska förses med en relevant startutrustning
och installeras av en behörig elektriker. Den bör
utrustas med en låsbar arbetsbrytare.
Montera ihop stoftavskiljaren och skruva fast den i
golvet. Anslut in- och utlopp. Anslut fi lterrensningen
SVENSKA
