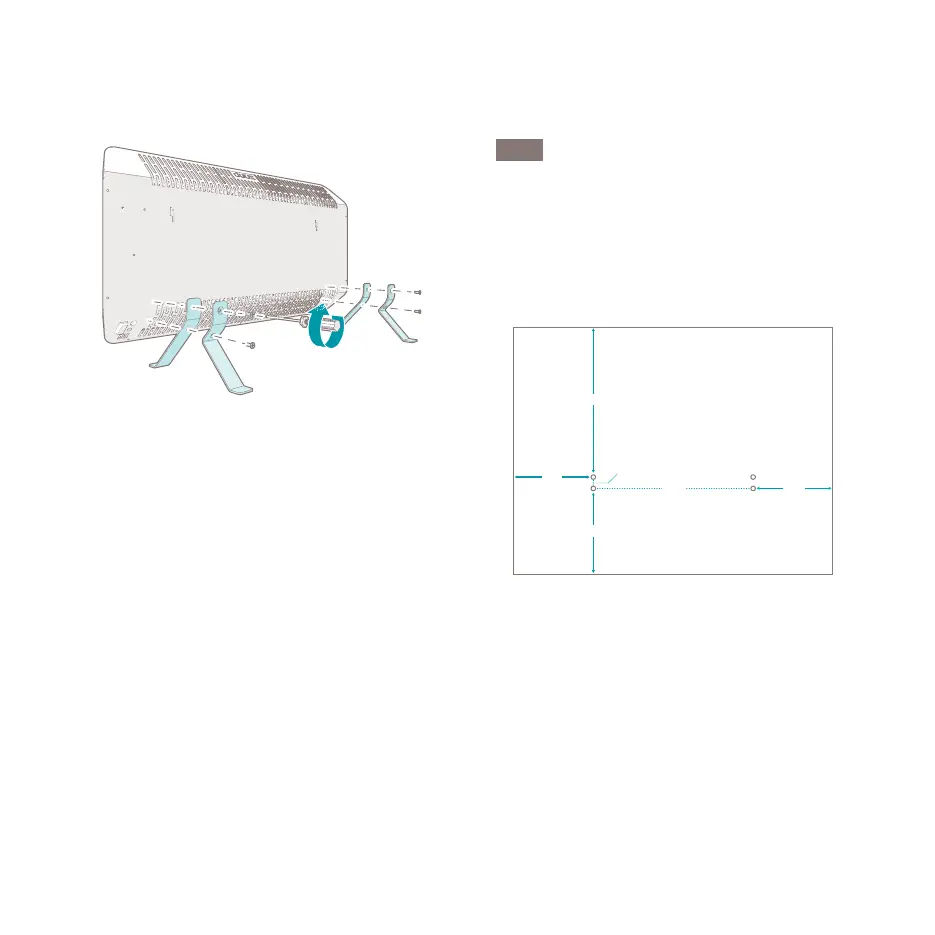

5.2.2. Assemblage du produit
1. Placez délicatement le produit sur une
surface souple, stable et plate.
2. Retirez les bouchons de protection en
caoutchouc 5 des trous de xation du pied
de sol 6.
3. Placez le premier support de sol q sur le
produit et alignez les trous du support de sol
avec les trous de montage 6.
4. Fixez le premier support de sol q au
produit avec les boulons r à l’aide d’un
tournevis.
5. Eectuez les étapes 3. et 4. pour le deuxième
support de sol.
6. Posez le produit en position verticale sur le
sol.
- Le produit est maintenant prêt à être utilisé.
5.2.3. Montage du support de montage
AVIS
• Ne montez jamais le produit sur le mur avec les
supports de sol montés sur le produit.
• Tenez compte d’un espacement minimal lors du
montage du support de montage. Voir l’image
suivante.
20
350
465
mm
435
435
820
1. Déterminez la position souhaitée du support
de montage e et marquez les 4 trous du
support de montage en conséquence.
2. Percez un trou d’un diamètre de 6mm sur
chacune des 4 marques.
3. Placez un bouchon u dans chacun des
trous percés et utilisez un marteau pour
enfoncer la cheville.
