5.2.2. Assemblage van het product

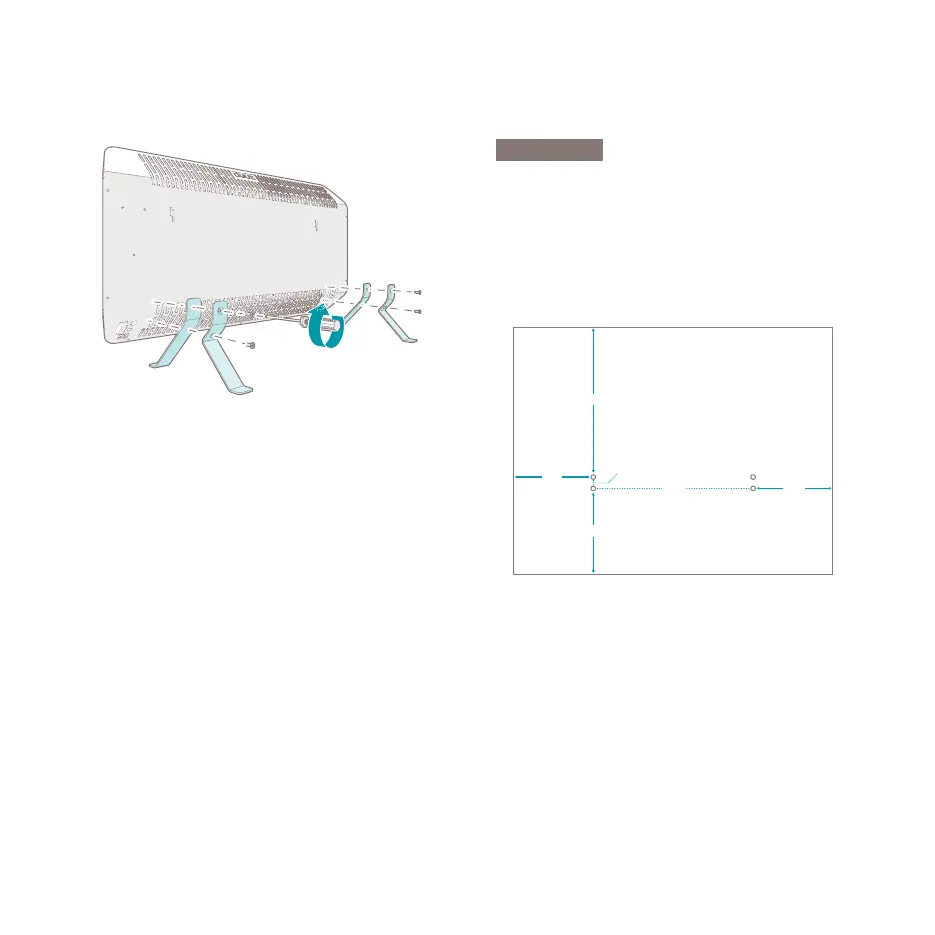

1. Plaats het product voorzichtig op een zachte,
stabiele en vlakke ondergrond.
2. Verwijder de rubberen beschermpluggen 5
uit de montagegaten van de vloerstandaard
6.
3. Plaats de eerste vloerstandaard q op het
product en lijn de gaten in de vloerstandaard
uit met de bevestigingsgaten 6.
4. Bevestig de eerste vloerstandaard q met de
schroeven aan het product r met behulp
van een schroevendraaier.
5. Voer stap 3. en 4. uit voor de tweede
vloerstandaard.
6. Zet het product rechtop op de vloer.
- Het product is nu klaar voor gebruik.
5.2.3. Montage van de montagebeugel
OPMERKING
• Monteer het product nooit aan de muur als de
vloersteunen gemonteerd zijn.
• Houd bij de montage van de montagebeugel
rekening met een minimale tussenruimte. Zie de
volgende afbeelding.
20
350
465
mm
435
435
820
1. Bepaal de gewenste positie van de
montagebeugel e en markeer de 4 gaten
van de montagebeugel dienovereenkomstig.
2. Boor een gat met een diameter van 6 mm op
elk van de 4 merktekens.
3. Plaats een plug u in elk van de geboorde
gaten en gebruik een hamer om de plug in
het gat te tikken.
