Duux Edge - Page 74

74

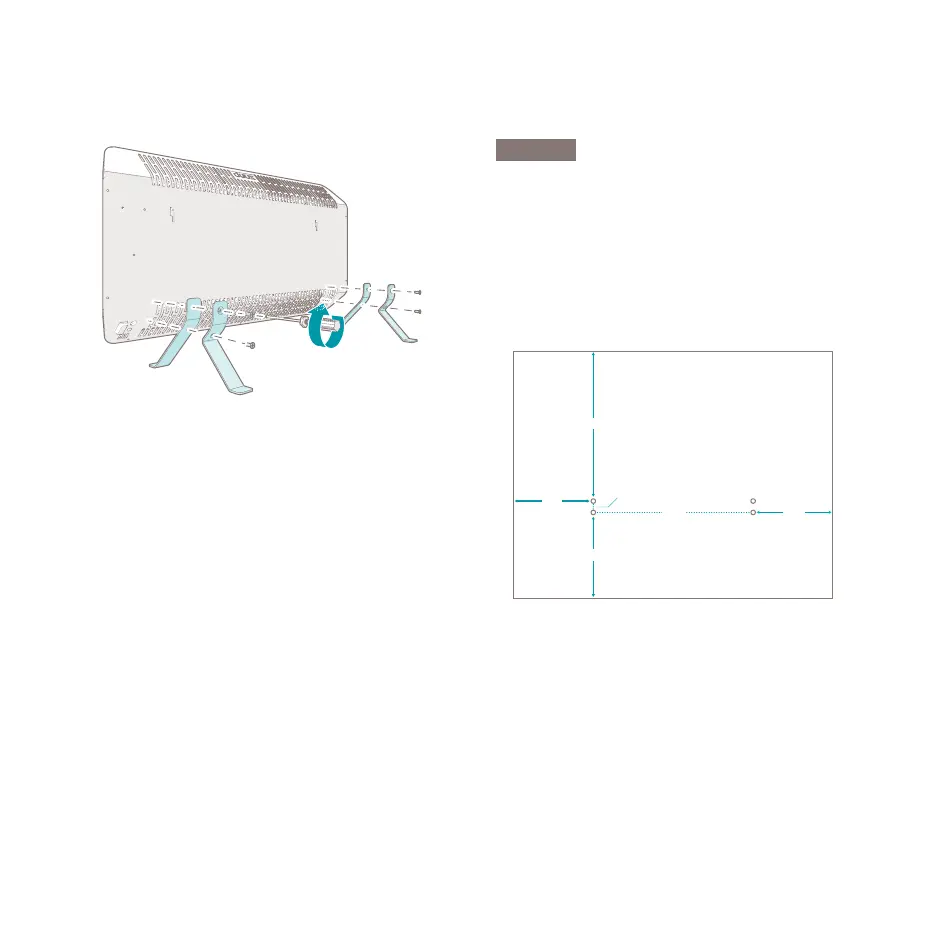

5.2.2. Zusammenbau des Produkts
1. Lege das Produkt vorsichtig auf eine weiche,
stabile und ebene Unterlage.
2. Entferne die Gumminoppen zum Schutz
5 aus den Montagebohrungen des
Bodenständers 6.
3. Befestige den ersten Bodenständer q
am Produkt und richte die Löcher des
Bodenständers an den Montagebohrungen
6 aus.
4. Befestige den ersten Bodenständer q mit
den Bolzen r und einem Schraubendreher
am Produkt.
5. Führe die Schritte 3. und 4. für den zweiten
Bodenständer aus.
6. Stelle das Produkt in aufrechter Position auf
den Boden.
- Das Produkt ist nun einsatzbereit.
5.2.3. Montage der Montagehalterung
HINWEIS
• Montiere das Produkt niemals an der Wand,
wenn die Bodenständer am Produkt befestigt
sind.
• Berücksichtige bei der Montage der
Montagehalterung einen Mindestabstand. Siehe
das nächste Bild.
20
350
465
mm
435
435
820
1. Bestimme die gewünschte Position der
Montagehalterung e und markiere die 4
Löcher der Montagehalterung entsprechend.
2. Bohre an jeder der 4 Markierungen ein Loch
mit einem Durchmesser von 6 mm.
3. Setze in jedes der Bohrlöcher einen Dübel
u und befestige den Dübel mit einem
Hammer.
