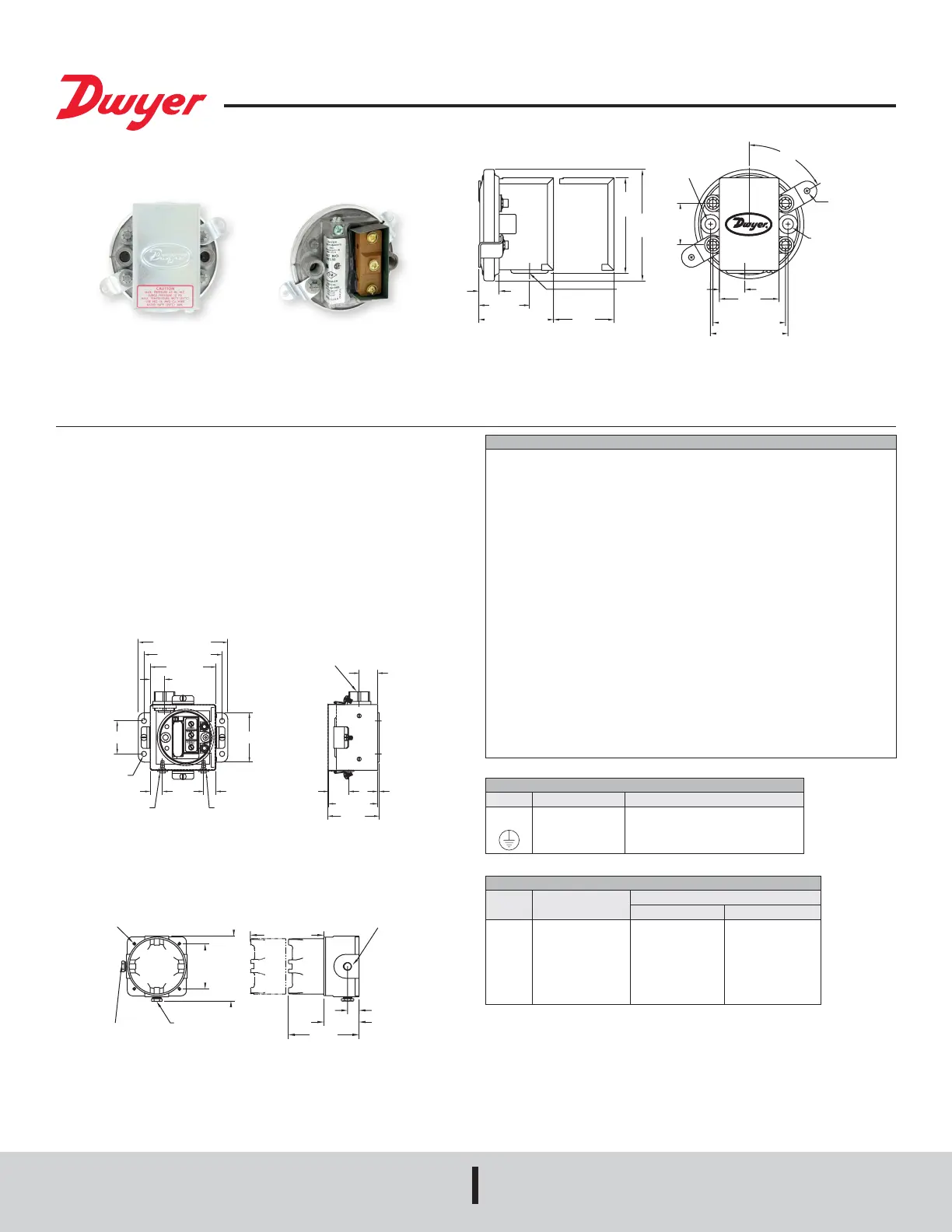

Presostatos Serie 1900
Instrucciones de Montaje y Operación
Bulletin E-56
El diseno avanzado y la constucción prcisa permitne que estospresostatos reemplacen
a otros de mayor precio y tamaño. Sirven para uso en acondicionamiento de aire,
hornos, secaderos y aplicaciones en uídica y refrigeración. Aptos para uso en aire y
gases no combustibles. Ranges disponibles desde 0.07˝ a 20˝ de C.A.
El ajuste puede ser antes o después de instalado. El tornillo de ajuste está oculto
dentro de la cubierta de conexiones para evitar manipuleo indebido. El ajuste, las
conexiones de presión y elelctricas están de un solo lado para facilitar el montaje. Esto
permite la instalación en rincones o lugares estrechos.
MODELOS Y ACCESORIOS ESPECIALES
Accesorio Dwyer A-329
Codo de conexión an ángulo recto. Puede instalarse en cualquier momento.
Construcción en aluminio zincado.
SPECIFICATIONS
Servicio: Aire y no combusibles, gases compatibles.
Ambiente: Para uso en interiores.
Materiales mojados: Consulte con la fábrica.
Límites de temperature: -30 to 180°F (-34 to 82.2°C).
Límites de presión: 45 in w.c. (11.2 kPa) continuo, 10 psig (68.95 kPa) marejada.
Humedad límite: 80% RH (sin condensación).
Altitud límite: 6560 ft (2000 m) máximo.
Tipo de conmutador: SPDT.
Repetibilidad: ±3%.
Calicación eléctrica: 15A @ 120 to 480 VAC, 60 Hz resistador 1/8 HP @ 125
VAC, 1/4 HP @ 250 VAC, 60 Hz desclasique a 10A para la operación en las tasas
de ciclo de alta.
Conexiones eléctricas: 3 tipo de tornillo, C, N.O., N.C.
Categoría de Instalación: III (sobretensión transitoria).
Conexiones a proceso: 1/8˝ NPT hembra.
Orientación de montaje: Diafragma en posición vertical. Consulte con la fábrica
para las orientaciones otra posición.
Ajuste del punto de ajuste: Tipo de tornillo interior de la caja del conducto.
El grado de contaminación: 2.
Peso: 1 lb 4.5 oz (581 g).
Aprobaciones de las agencias: CE, UL, CSA y FM. Opcional EXPL caja prueba
de explosions no posee ninguna autorización de agencias.
The Dwyer-engineered force-motion amplier increases the leverage of
diaphragm movement and results in a switch with excellent sensitivity and
repeatability.
Series 1910 pressure switch. All
pressure and electrical connections
and set point adjustments are on one
side for easy installation.
Series 1910 switch with conduit
enclosure off. Shows electric switch
and set point adjustment screw.
EXPLICACIÓN DE LOS SÍMBOLOS
Symbol Publication Description
IEC 60417 - 5032
IEC 60417 - 5019
Corriente alterna
Terminal del conductor de protector
PRESOSTATOS SERIE 1910 - RANGOS Y BANDA MUERTA
Modelo Rango
Banda Muerta
Aj. Minimo Aj. Máximo
1910-00
1910-0
1910-1
1910-5
1910-10
1910-20
0,07 to 0,15
0,15 to 0,5
0,40 to 1,6
1,40 to 5,5
3,0 to 11,75
4,0 to 20,0
0,04
0,10
0,15
0,30
0,40
0,40
0,04
0,10
0,16
0,30
0,40
0,50
NC
NO
COM
POWER INPUT
TERMINALS
+ –
GROUNDING
SCREW
~
®
2-11/32 [59.53]
ø 7/8 [22.23]
CONDUIT
CONNECTION
51/64
[20.24]
2-9/32 [57.94]
2-7/16 [61.90]
1-7/8
[47.63]
1-3/4 [44.45]
CLEARANCE
FOR
COVER REMOVAL
1-19/32
[40.48]
1/8 FEMALE NPT
HIGH PRESSURE
CONNECTION
3
[76.20]
ø 3-1/2
[88.90]
1/8 FEMALE
NPT LOW
PRESSURE
CONNECTION
(2) ø 3/16 [4.76]
MOUNTING
HOLES ON
A 4-3/16
[106.36] B.C.
60° TYP
1-5/16
[33.32]
TYP
41/64
[16.27]
6-1/2 [165.10]
CLEARANCE FOR
COVER REMOVAL
1/2 NPT
PROCESS CONNECTION
3X 1-1/16
[26.99]
6-5/8
[168.28]
3 [76.20]
2X 4-1/4
[107.95]
2X 6-1/8
[155.58]
1/8 FEMALE NPT
LOW PRESSURE
CONNECTION
4X Ø.281
[7.14]
1/8 FEMALE
NPT HIGH PRESSURE
CONNECTION
HIGH PRESSURE
CONNECTION 1/8 N.P.T.
LOW PRESSURE
CONNECTION 1/8 N.P.T.
3/4 [19.05]
3/4 [19.05]
1-1/4
[31.75]
3/32
[2.381]
3 [76.20]
3-1/8
[79.38]
5-7/16 [138.1]
4-3/4 [120.7]
4 [101.6]
7/8 [22.22]
1-1/8 [28.58]
1/2 NPT WEATHERPROOF
ELECTRICAL CONNECTION
Ø5/16
[Ø7.938]
3 [76.20]2 [50.80]
