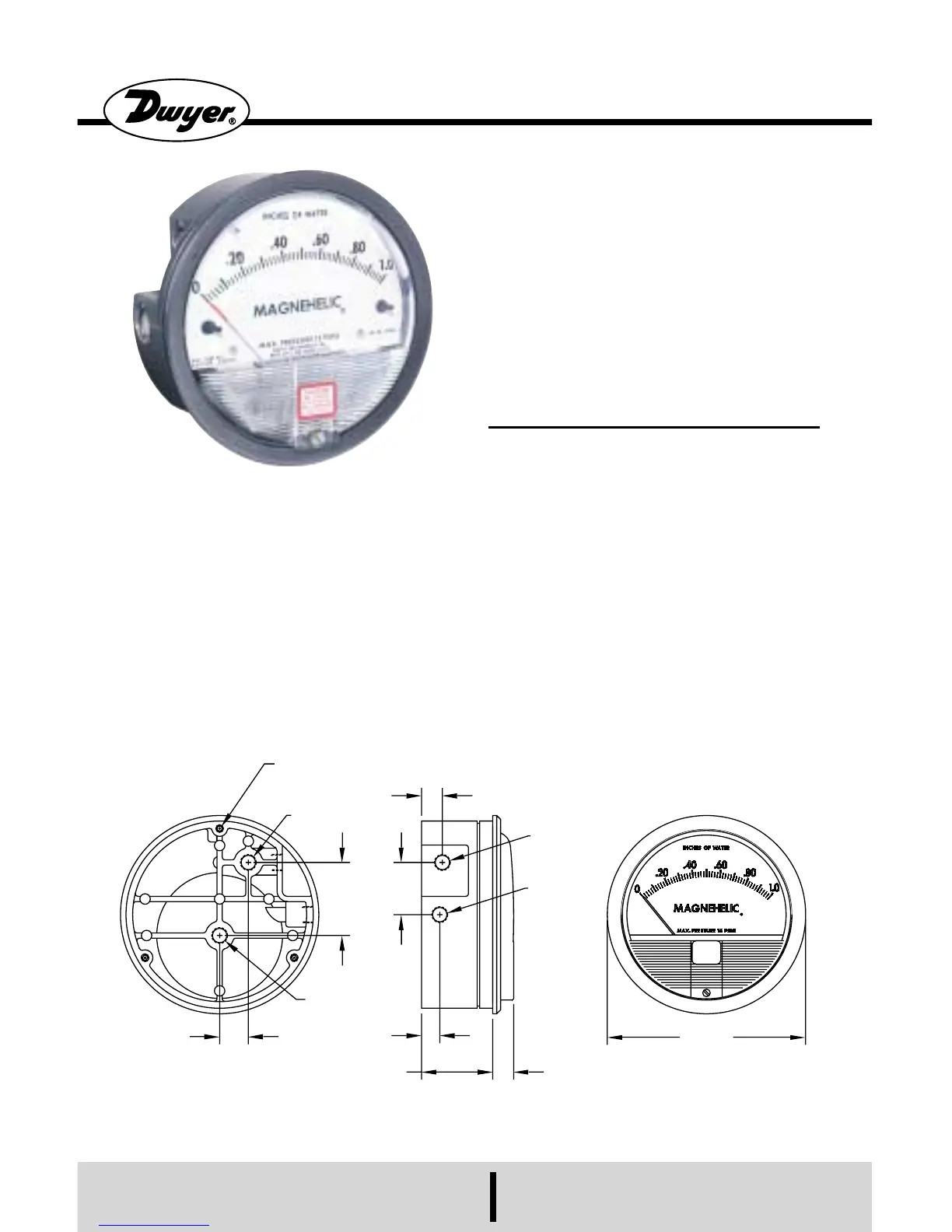

BULLETIN NO.A-27
Manometro Diferencial Magnehelic
®
INSTRUCCIONES Y LISTA DE PARTES
ESPECIFICACIONES
Dimensiones: diám. 120,65 mm x 55,6 prof.
Peso: 509 g.
Terminación: esmalte horneado gris oscuro.
Conexiones: 1/8 NPT para alta y baja presión,
duplicadas (atrás, a los lados).
Exactitud: ⫾ 2% de fondo de escala a 21 °C
Mod. 2000-0 3%; Mod. 2000-00 4%
Presión máxima: 15 PSI (0,35 bar)
Temperatura: -7 a +60°C
Accesorios: Tapones 1/8 NPT para las conex-
iones duplicadas, dos adaptadores de rosca
1/8 NPT a tubo de goma; y tres adapta-
dores para montaje al ras y tornillos.
Atencion: solo para uso con aire o gases
compatibles.
Para indicaciones de sobrerango repetidas u
otras contacte a Fábrica.
Precaución para uso con hidrogeno: el imán
del instrumento puede en presencia de
hidrógeno liberar gases tóxicos y explo-
sivos. Para este caso, consulte a fábrica.
DWYER INSTRUMENTS, INC.
P.O. BOX 373 • MICHIGAN CITY, INDIANA 46361 U.S.A.
Phone: 219/879-8000 www.dwyer-inst.com
Fax: 219/872-9057 e-mail: info@dwyer-inst.com
Lit-by-Fax: 888/891-4963
11/16
[17.46]
1/8 NPT LOW
PRESSURE
7/16
[11.11]
1-11/16
[42.86]
1/2
[12.70]
1/8 NPT LOW
PRESSURE
1/8 NPT HIGH
PRESSURE
1/2
[12.70]
1/8 NPT HIGH
PRESSURE
Ø4-1/8 [104.78] BOLT
CIRCLE FOR PANEL MOUNTING
120° APART
1-1/4
[31.75]
Ø4-3/4
[120.65]
1-3/4
[44.45]
