INSTRUCTIONS D’ASSEMBLAGE

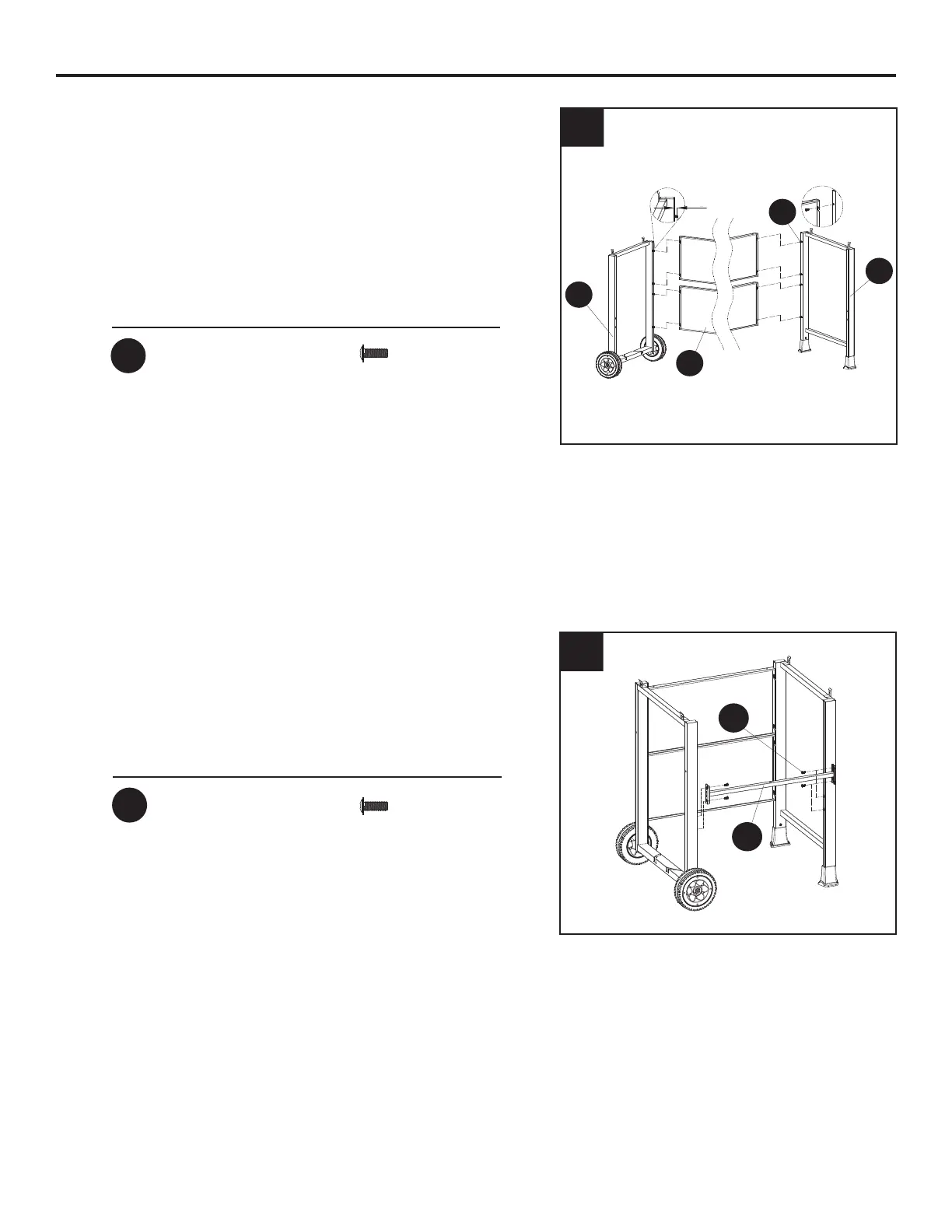

3. Placez huit boulons M5 x 14 mm (DD) sur
le pied gauche (O) et le pied droit (V), ne
les serrez pas et assurez-vous de laisser un
espace de 5 mm entre les boulons et le pied.
Placez les deux panneaux avant du chariot
(R) l’un au-dessus de l’autre, puis serrez tous
les boulons.
Matériel utilisé
DD
Boulon M5 x 14 mm
Boulon M5 x 14 mm
x 8
3
R
O
V
DD
4. Utilisez quatre boulons M5 x 14 mm (DD) pour
serrer le support arrière du chariot (Q) aux
pieds gauche et droit.
4
Q
Matériel utilisé
DD
x 4
DD
5 mm
