INSTRUCTIONS D’ASSEMBLAGE

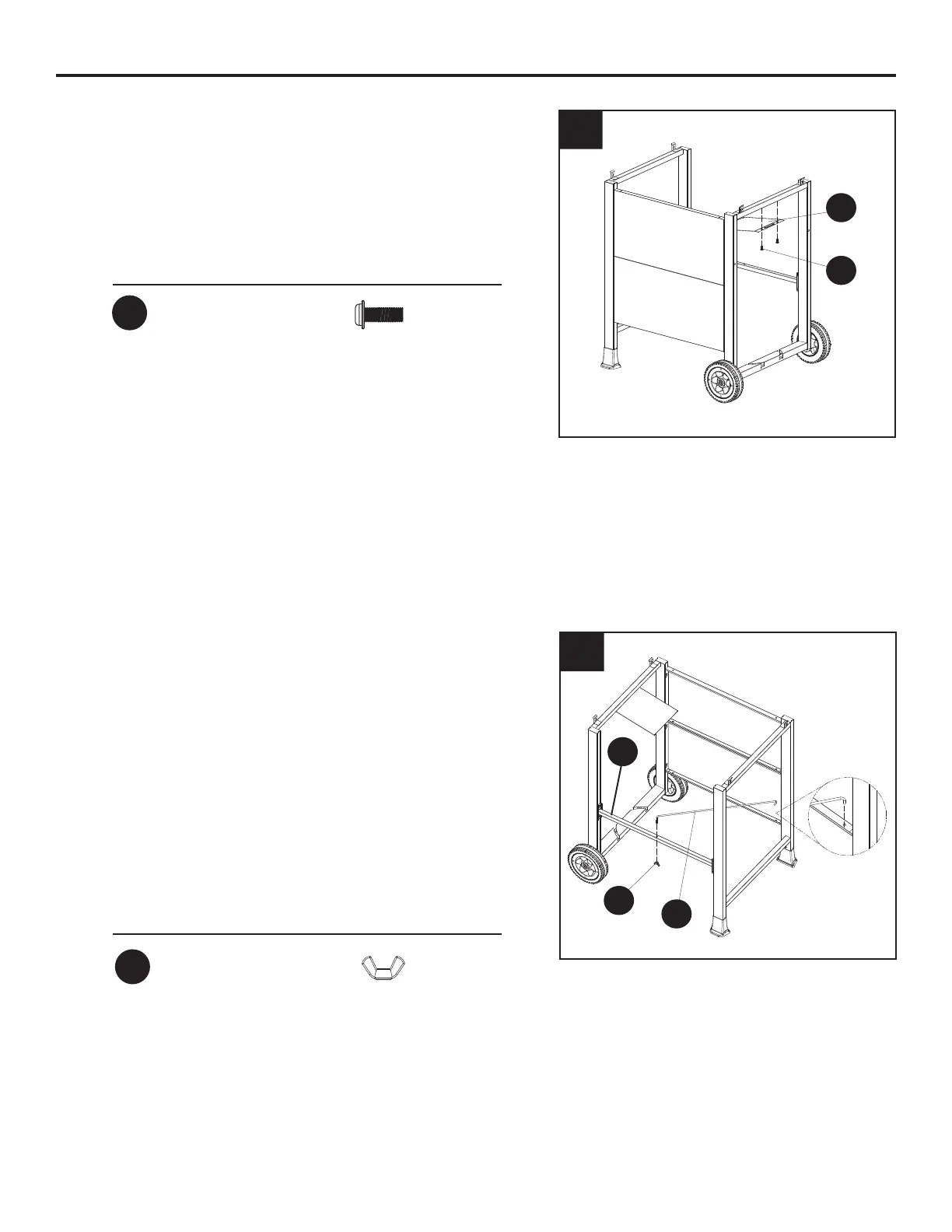

5. Utilisez deux boulons M5 x 14 mm (DD) pour
xer l’écran thermique de la bouteille de propane
liquide (S) au pied droit.
6. Insérez l’une des extrémités de la barre de
retenue de la bouteille (U) dans le trou du
panneau avant du chariot situé au bas, puis
insérez l’autre extrémité de la barre de retenue
(celle avec le l) dans le support arrière du
chariot (Q). Utilisez un écrou à oreilles M5 (EE)
pour xer la barre de retenue de la bouteille
(U) au support arrière du chariot (Q).
5
6
Matériel utilisé
DD
Boulon M5 x 14 mm
x 2
EE
DD
S
Matériel utilisé
EE
Écrou à oreilles M5
x 1
