INSTRUCTIONS D’ASSEMBLAGE

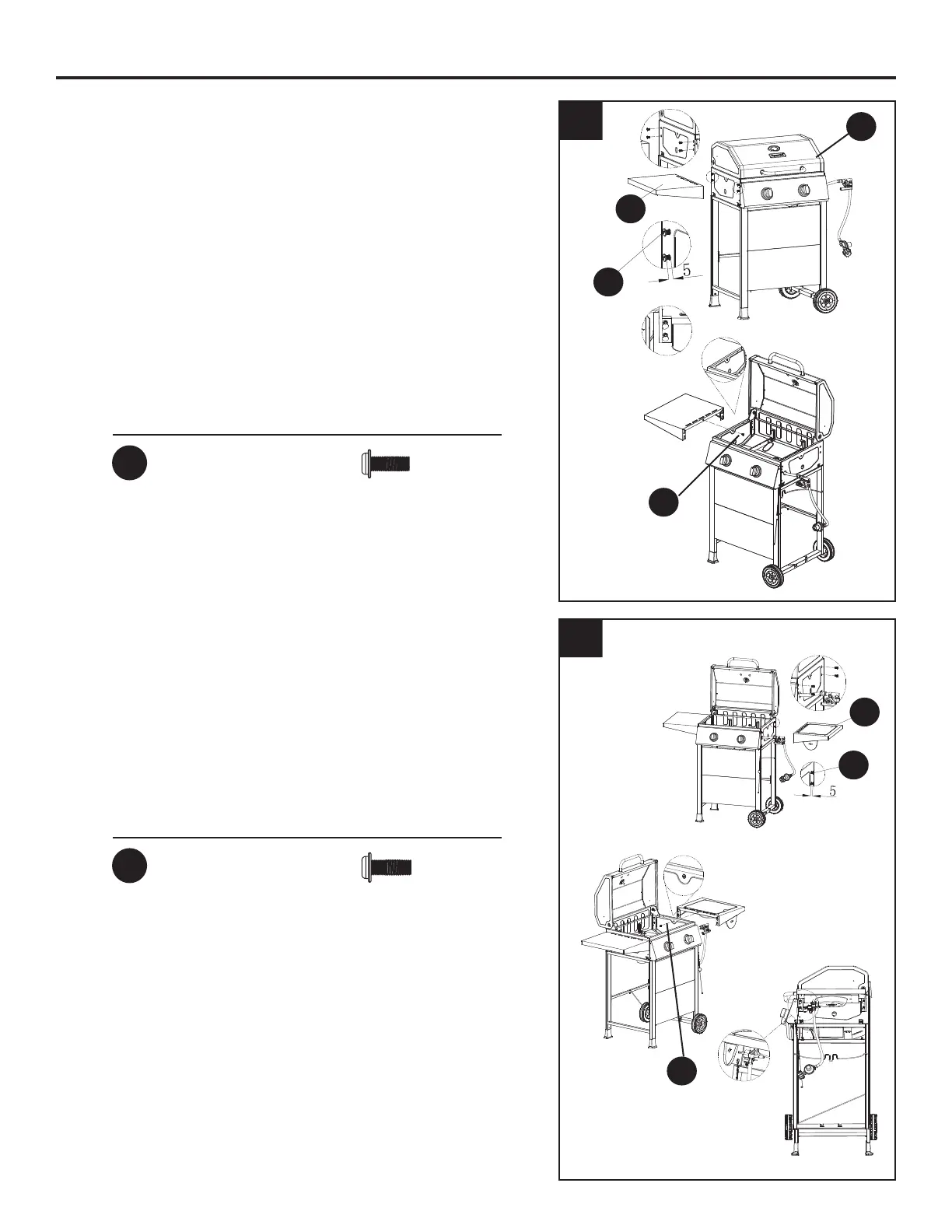

11. Placez quatre boulons M6 x 16 mm (II) sur le
bâti du barbecue (C), sans les serrer, et assurez-
vous de laisser un espace de 5 mm entre les
boulons et les capuchons du bâti du barbecue.
Ensuite, placez le plateau latéral gauche (I)
sur les boulons, xez-le à l’aide d’un boulon
M6 x 16 mm (II), et serrez tous les boulons.
11
12
Matériel utilisé
II
Boulon M6 x 16 mm
x 5
I
II
II
II
II
J
12. Placez quatre boulons M6 x 16 mm (II) sur
le bâti du barbecue (C), sans les serrer, et
assurez-vous de laisser un espace de 5 mm
entre les boulons et les capuchons du bâti du
barbecue. Ensuite, placez le bâti du brûleur
latéral droit (J) sur les boulons, xez-le à l’aide
d’un boulon M6 x 16 mm (II), et serrez tous les
boulons.
Matériel utilisé
II
Boulon M6 x 16 mm
x 5
mm
mm
C
