Matériel utilisé
Matériel utilisé
JJ
JJ
Boulon M4 x 10 mm
Boulon M4 x 10 mm
x 2
x 2
13
INSTRUCTIONS D’ASSEMBLAGE

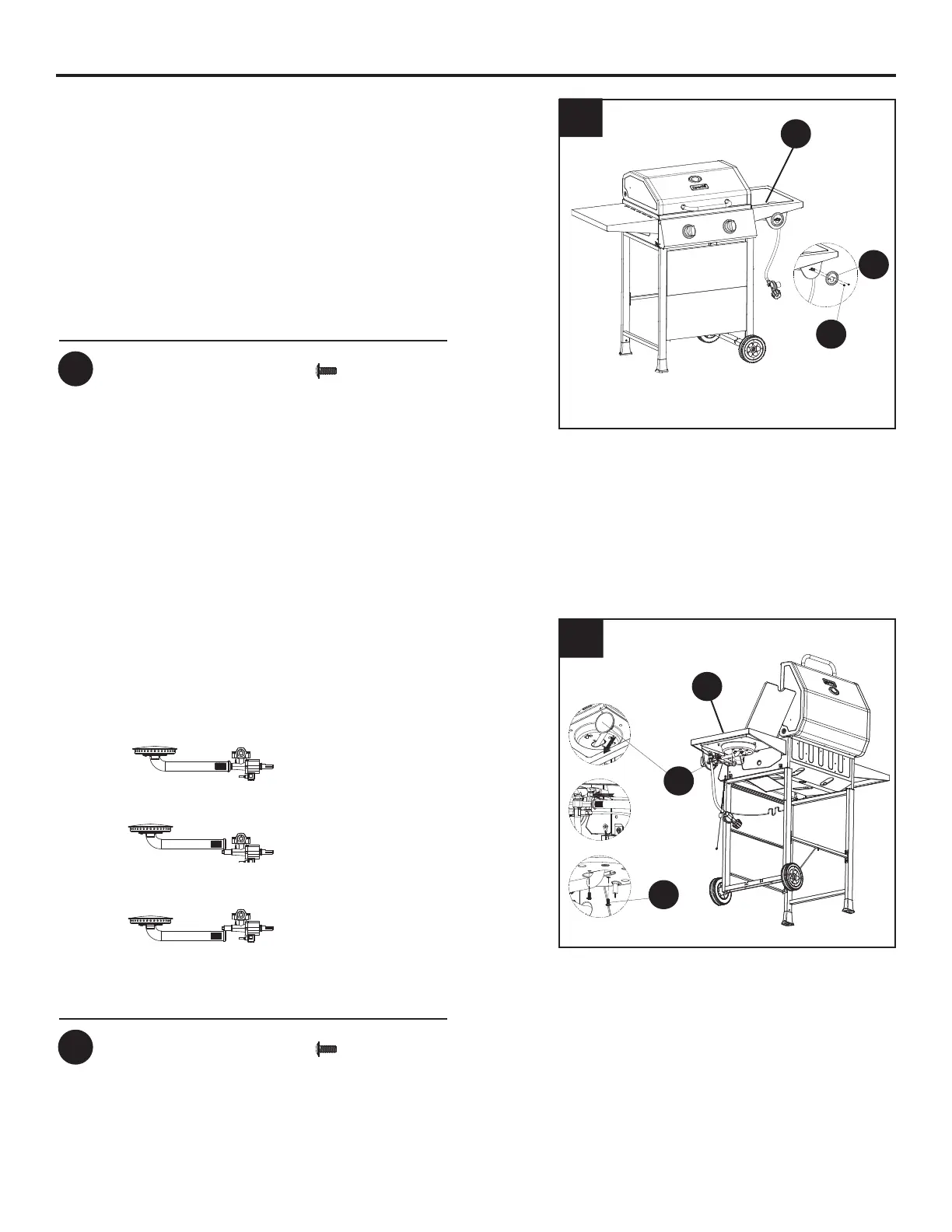

13. Utilisez deux boulons M4 x 10 mm (JJ) pour
xer la vanne du brûleur latéral et la collerette
du bouton de commande (N) au bâti du brûleur
latéral droit (J).
K
JJ
J
N
J
JJ
14
14. Utilisez deux boulons M4 x 10 mm (JJ) pour
xer le brûleur latéral (K) au bâti du brûleur
latéral droit (J). Veuillez vous assurer que
l’orice de la vanne de gaz est bien placé dans
l’orice du brûleur latéral (venturi).
Correct
Incorrect
Incorrect
