INSTRUCCIONES DE ENSAMBLAJE

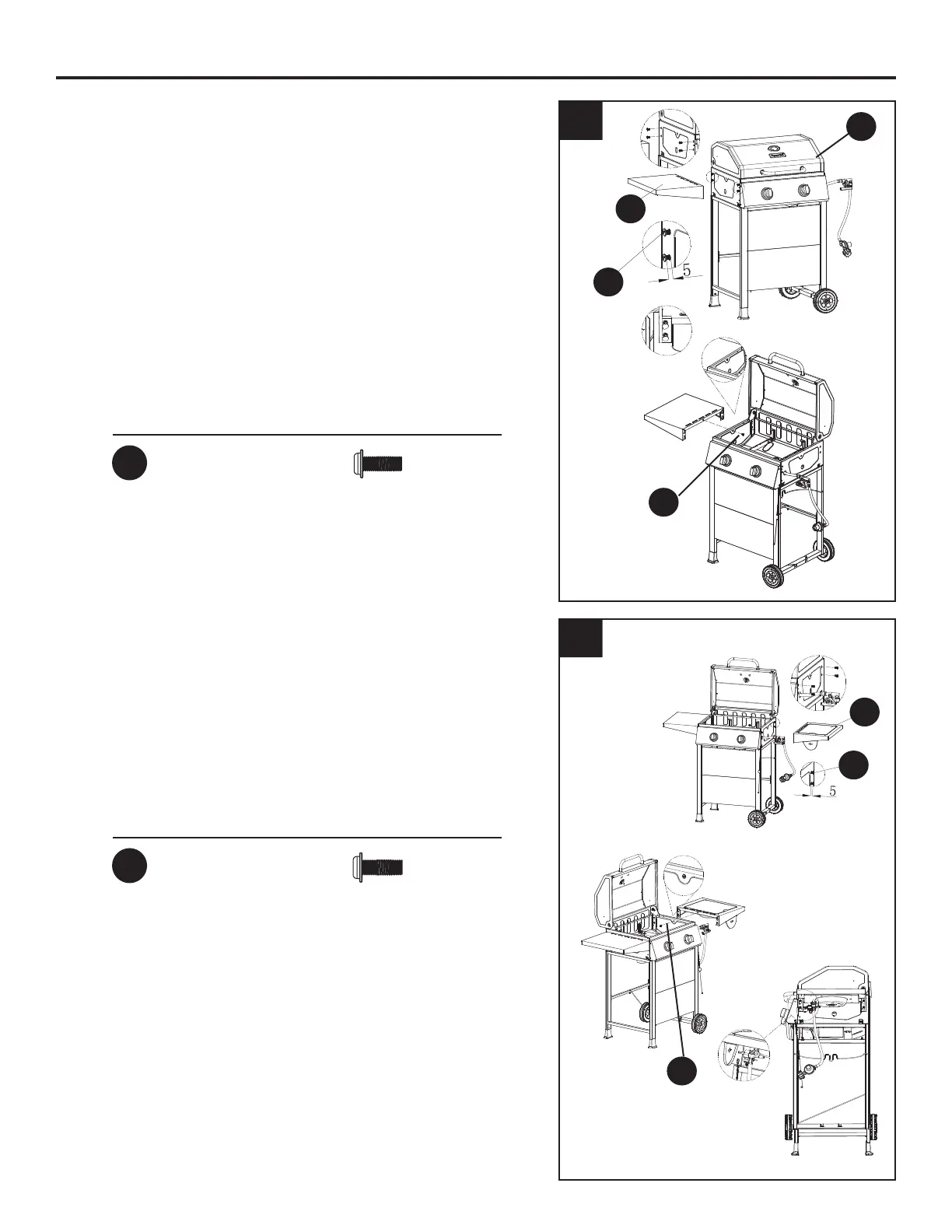

11. Inserte cuatro pernos M6x16 (II) en el
conjunto del cuerpo de la parrilla (C) sin
ajustarlos, y asegúrese de dejar un espacio
libre de 5 mm entre el perno y la cubierta
del cuerpo de la parrilla. Luego cuelgue el
conjunto de la mesa del lado izquierdo (I) en
los pernos y fíjelo con un perno M6x16 (II) y
ajuste todos los pernos.
11
12
Herramientas y tornillería utilizadas
II
Perno M6x16
× 5
I
II
II
II
II
J
12. Inserte cuatro pernos M6x16 (II) en el conjunto
del cuerpo de la parrilla (C) sin ajustarlos, y
asegúrese de dejar un espacio libre de 5 mm
entre el perno y la cubierta del cuerpo de la
parrilla. Luego cuelgue el conjunto del cuerpo
del quemador del lado derecho (J) en los
pernos y fíjelo con un perno M6x16 (II) y ajuste
todos los pernos.
Herramientas y tornillería utilizadas
II
Perno M6x16
× 5
mm
mm
C
