73
Herramientas y tornillería utilizadas
Herramientas y tornillería utilizadas
JJ
JJ
Perno M4x10
Perno M4x10
× 2
× 2
13

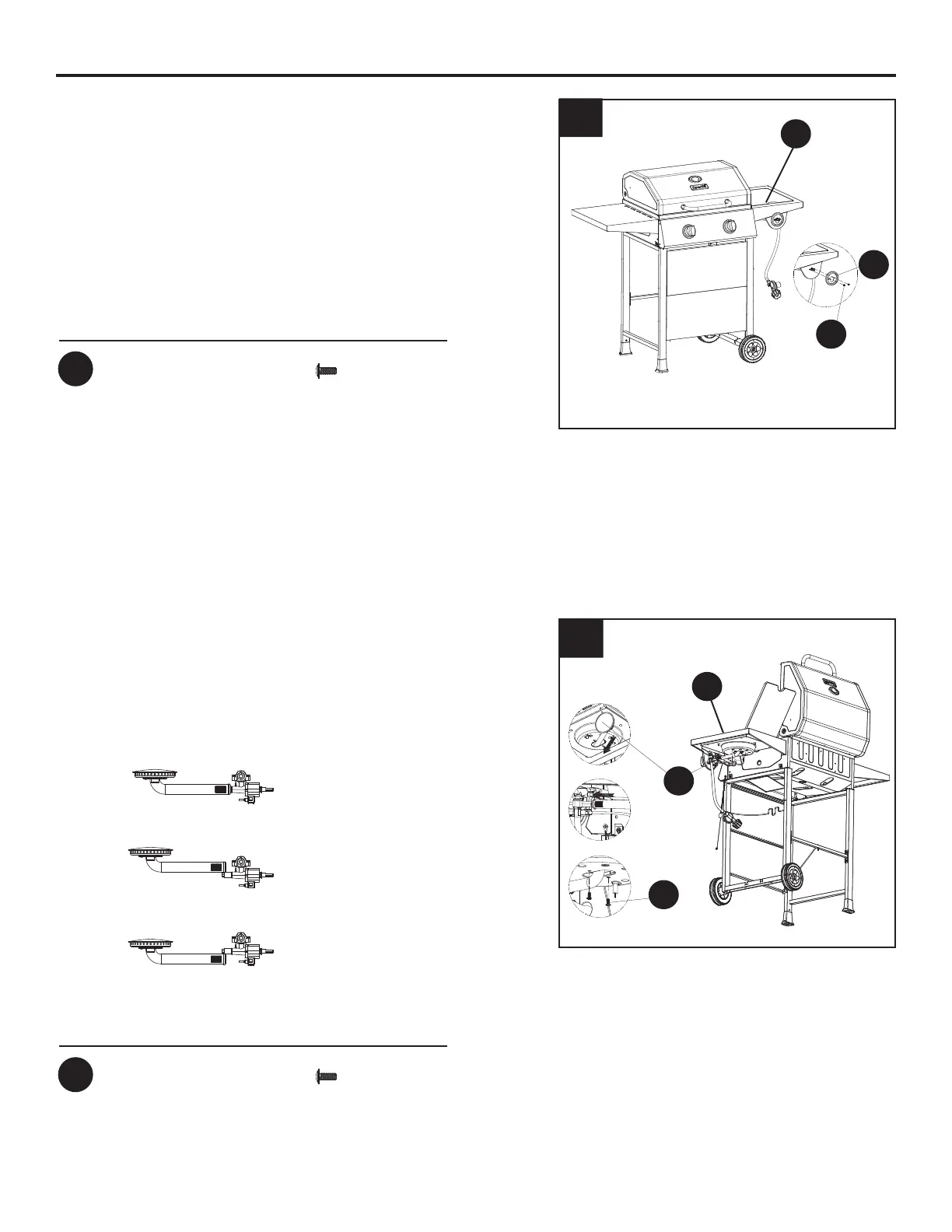

INSTRUCCIONES DE ENSAMBLAJE
13. Use dos pernos M4x10 (JJ) para jar el
conjunto de válvulas del quemador lateral y el
bisel de la perilla de control (N) al conjunto del
cuerpo del quemador del lado derecho (J).
K
JJ
J
N
J
JJ
14
14. Use dos pernos M4x10 (JJ) para jar el
conjunto del quemador lateral (N) al conjunto
del cuerpo del quemador del lado derecho (J).
Verique que el oricio de la válvula de gas
esté posicionado correctamente dentro de la
entrada del quemador lateral (Venturi).
Correcto
Incorrecto
Incorrecto
