Dyna-Glo DGF510SSP - Page 43

43

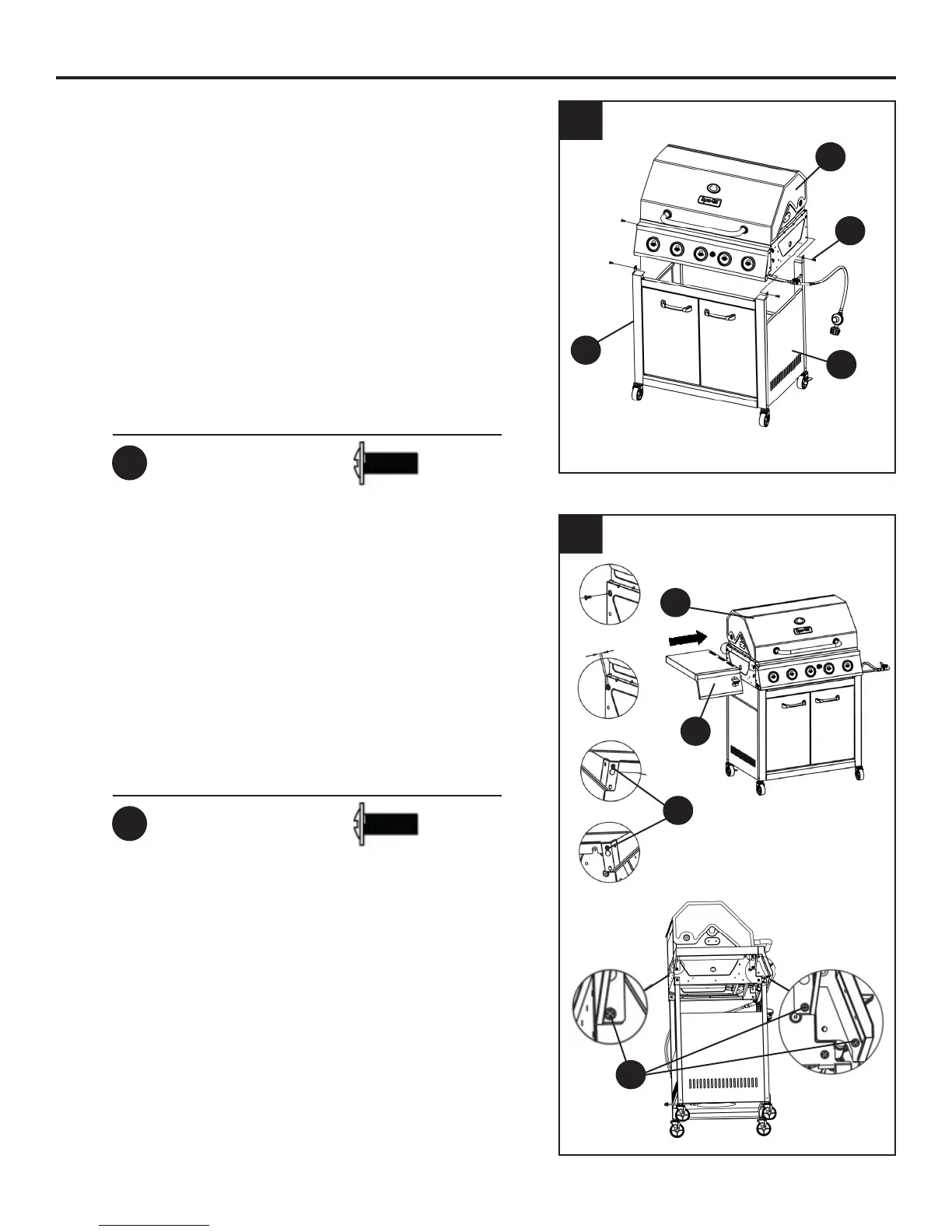

INSTRUCTIONS POUR L’ASSEMBLAGE
11. Installez prudemment le boitier du barbecue
(C) sur le panneau gauche du chariot (P)
et sur le panneau droit du chariot (A1). Ajustez
le boitier du barbecue (C) an que les trous du
boitier du barbecue (C) soient alignés avec les
trous des languettes du panneau gauche du
chariot (P) et du panneau droit du chariot (A1).
NOTE : Soyez certain que le tuyau et le
détendeur à gaz se trouvent à l’extérieur du
chariot. Fixez le boitier du barbecue (C) avec 4
vis M6X16 (AA).
11
Quincaillerie utilisée
AA
M6x16 Vis
x 4
P
C
A1
AA
12. Insérez 2 vis M6x16 (AA) dans le côté gauche
du boitier du barbecue (C), mais le letage des
vis doit laisser un espace de 5mm, comme
illustré. Alignez les trous de la tablette latérale
gauche (J) aux 2 vis que vous venez d’insérer
dans le boitier du barbecue (C). Insérez 3 vis
M6x16 (AA) dans les autres trous du boitier du
barbecue (C). Ajustez la tablette latérale
gauche (J) et serrez toutes les vis.
12
Quincaillerie utilisée
AA
M6x16 Vis
x 5
J
C
AA
AA
5mm
