Dyna-Glo DGF510SSP - Page 48

48
INSTRUCTIONS POUR L’ASSEMBLAGE

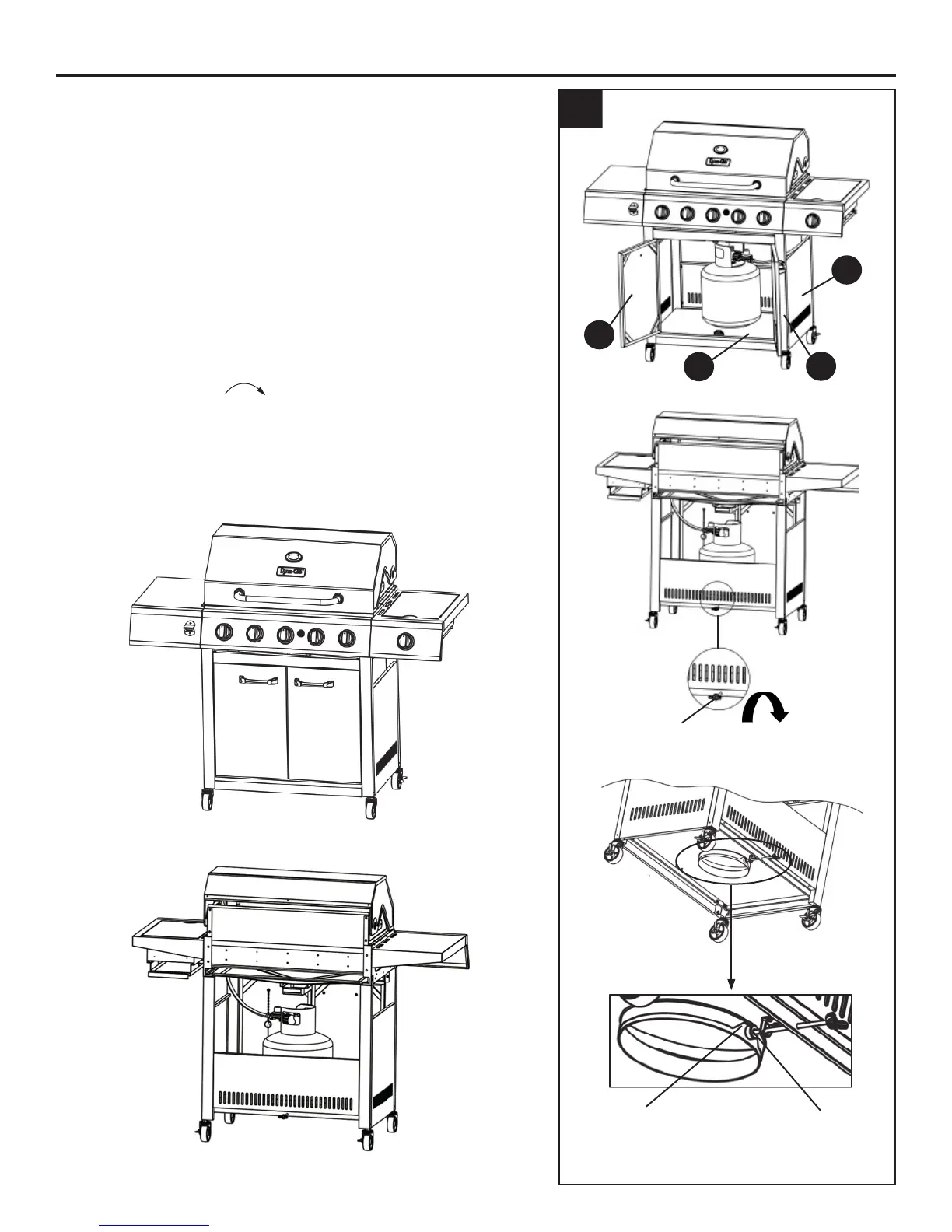

19. Ouvrez la porte gauche du chariot (R) et la
porte droite du chariot (Z). Insérez le tuyau/
détendeur dans le chariot en le passant dans
l’ouverture au-dessus du panneau droit (A1).
Placez la bouteille de gaz (vendue séparé
ment) sur le trou qui se trouve sur l’étagère du
bas (U). Tournez la bouteille de gaz an de
pouvoir raccorder le tuyau/détendeur à la
valve letée de la bouteille de PL (propane
liquide). Serrez à la main le raccordement du
tuyau/détendeur à la valve letée de la
bouteille du PL.
Serrez la vis de serrement de la bouteille
qui se trouve à l’arrière du chariot, et ce,
jusqu’à ce que la bouteille soit installée sécu
ritairement sur le trou de l’étagère du bas (U).
19
Vis de la
bouteille
U
R
A1
Vue de Face
Vue de l’arriere
Assemblage Complet
Z
LP
bouteille
de gaz
Vis de la
bouteille
