29
INSTRUCTIONS POUR L’ASSEMBLAGE
Quincaillerie utilisée

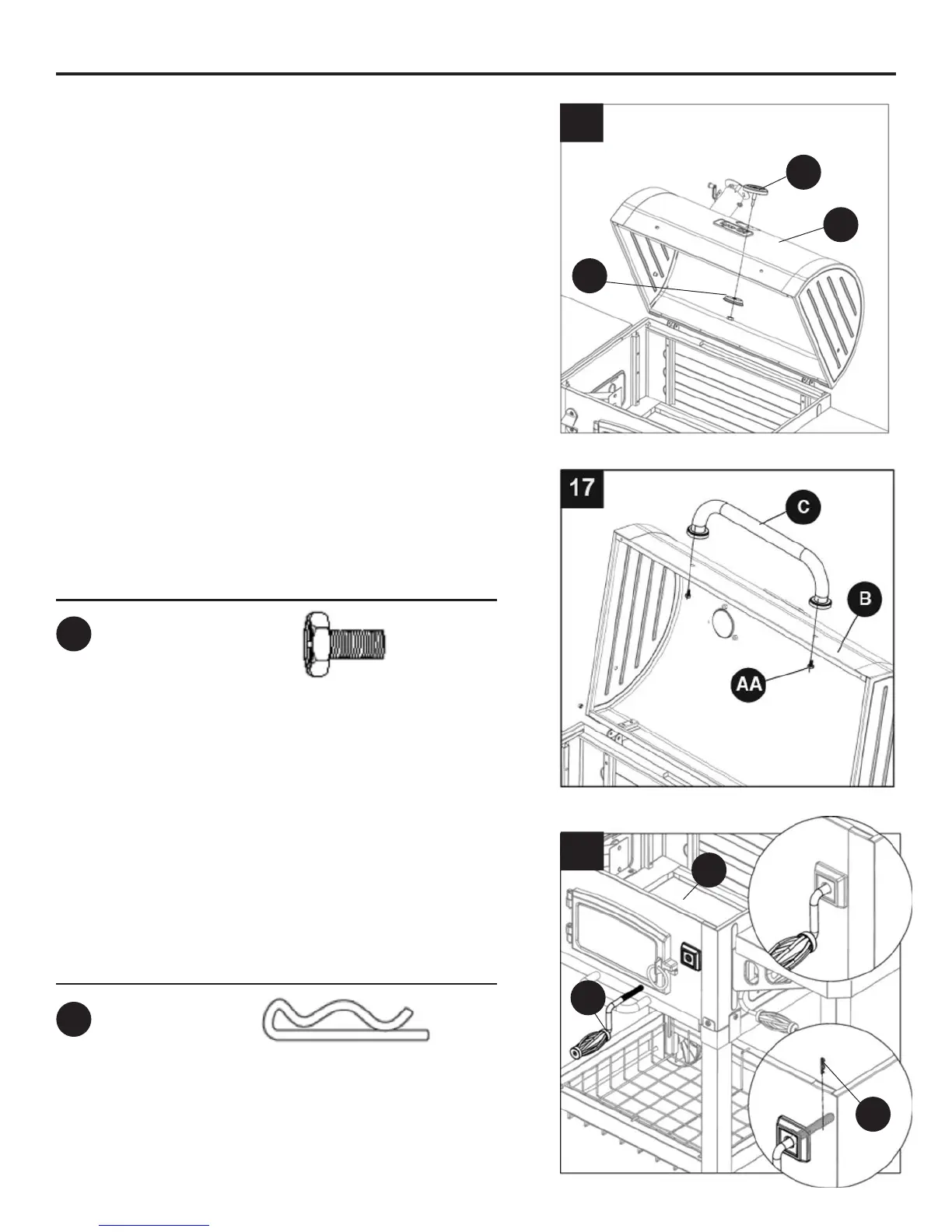

16. Attacher jauge de température (X) et de
la température jauge lunette d'écrou (Z) pour
l'assemblage du couvercle et le foyer (B) avec
l'écrou pré-assemblé.
18. Vissez la manivelle à main (F) dans l’assemblage
couvercle/barbecue (B). Fixez avec une goupille
fendue (FF).
Quincaillerie utilisée
Charnière Pin
x 1
FF
17. Fixez la poignée du couvercle (C) à
l’assemblage couvercle/barbecue (B) avec deux
boulons M6x12 (AA).
x 2
AA
Vis M6
de 12 mm
16
B
X
18
B
FF
F
Z
