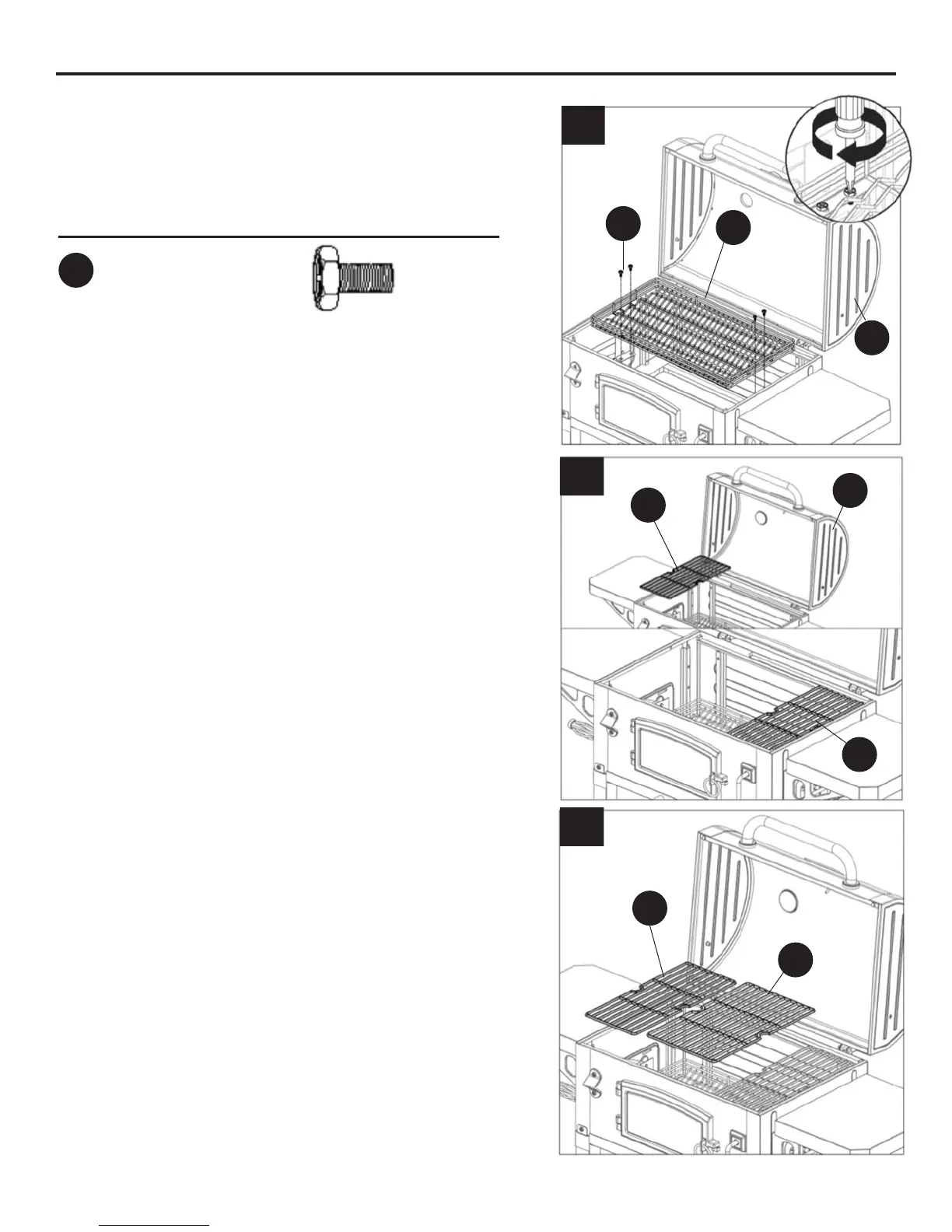

INSTRUCTIONS POUR L’ASSEMBLAGE
19. Placez le plateau à charbons (S) à l’intérieur
de l’assemblage couvercle/barbecue avec
quatre boulons M6x12 (AA).
20. Placer une petite grille (Y) sur l'extrémité
gauche du support de grille à l'intérieur du
couvercle et l'ensemble de chambre de
combustion (B). Faites glisser à droite de la
grille.
21. Placer un deuxième petite grille (Y) sur le cadre
de grille inférieure de l'assemblage de couvercle
et la chambre de combustion (B) (côté gauche).
Placer la grande grille (T) sur le cadre de grille
supérieure de l'assemblage de couvercle et la
chambre de combustion (B) comme indiqué.
Quincaillerie utilisée
x 4
AA
Vis M6
de 12 mm
19
S
AA
B
B
Y
20
T
Y
21
Y
