Dyna-Glo DGN576DNC-D - Page 45

45

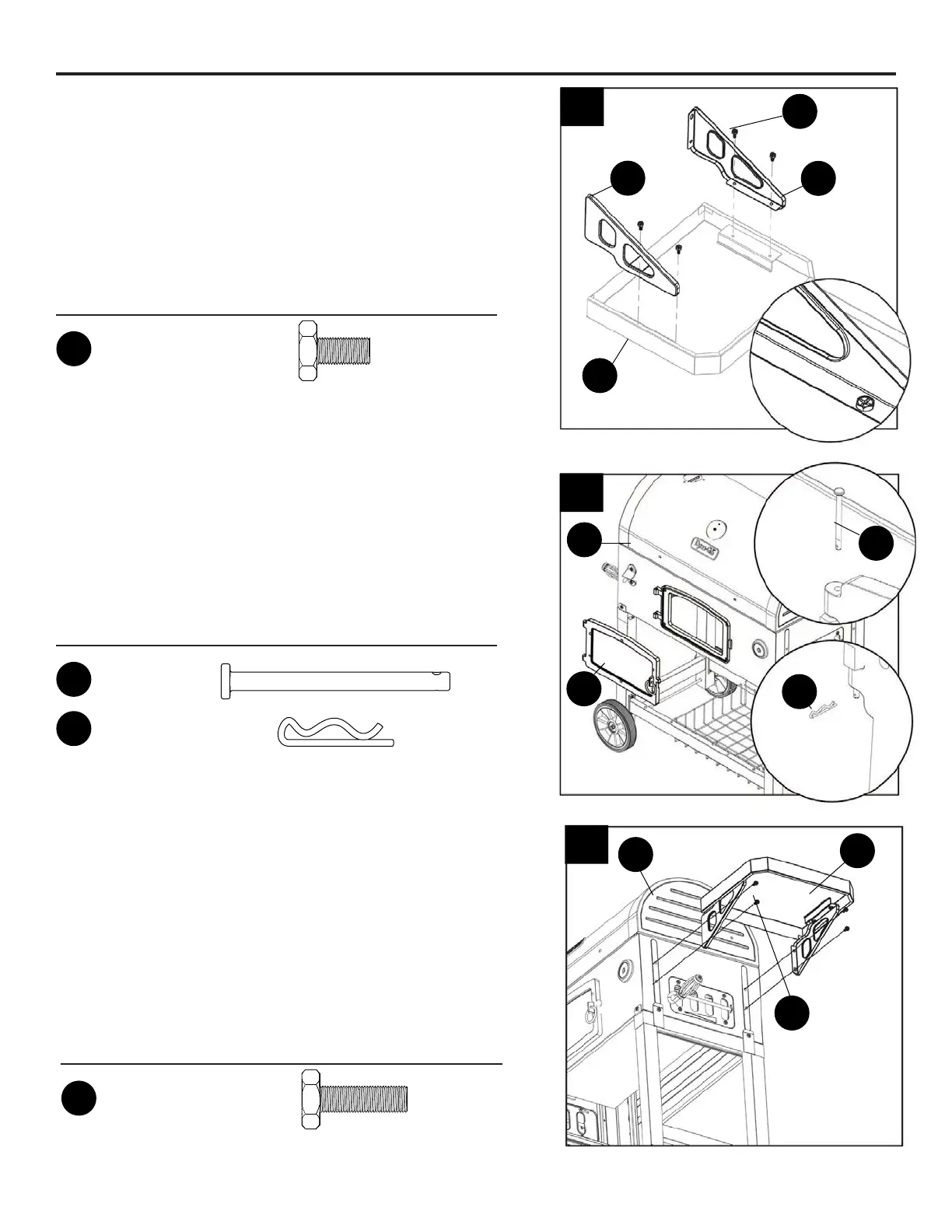

INSTRUCCIONES DE ENSAMBLAJE
11. Acople la puerta de acceso al carbón (E) al
ensamble de la tapa y de la cámara de
combustión (B). Inserte dos pernos de bisagra
(HH) dentro de la bisagras de la puerta de
acceso al carbón (E) y asegúrelos con dos
pasadores de chaveta (FF).
Aditamentos utilizados
Chaveta
Perno de la
Bisagra
x 2
x 2
FF
HH
M6x12 Bolt
Qty. 27
M6x20 Bolt
Qty. 14
M5 Shoulder
Bolt
Qty. 8
M8 Washer
Qty. 2
M8 Nut
Qty. 2
Wheel Axle
Sleeve
Qty. 2
Hinge Bolt
Qty. 2
M6 Lock Nut
Qty. 3
M5 Lock Nut
Qty. 8
M6x30 Bolt
Qty. 2
AA
BB CC DD EE
GG HH II
JJ
LL
Wrench
Qty. 1
Cotter Pin
Qty. 7
FF
KK
M6x12 Bolt
Qty. 27
M6x20 Bolt
Qty. 14
M5 Shoulder
Bolt
Qty. 8
M8 Washer
Qty. 2
M8 Nut
Qty. 2
Wheel Axle
Sleeve
Qty. 2
Hinge Bolt
Qty. 2
M6 Lock Nut
Qty. 3
M5 Lock Nut
Qty. 8
M6x30 Bolt
Qty. 2
AA
BB CC DD EE
GG HH II
JJ
LL
Wrench
Qty. 1
Cotter Pin
Qty. 7
FF
KK
11
HH
FF
B
E
10. Con la repisa boca-abajo, acople el soporte
de la repisa auxiliar – trasero izquierdo/
delantero derecho (W) y el soporte de la repisa
auxiliar – delantero izquierdo/trasero derecho
(I) a la repisa auxiliar (A) utilizando cuatro
tornillos M6x12 (AA) en cada lado. Repita el
proceso para la repisa restante (A).
Aditamentos utilizados
x 8
AA
M6x12 Bolt
Qty. 27
M6x20 Bolt
Qty. 14
M5 Shoulder
Bolt
Qty. 8
M8 Washer
Qty. 2
M8 Nut
Qty. 2
Wheel Axle
Sleeve
Qty. 2
Hinge Bolt
Qty. 2
M6 Lock Nut
Qty. 3
M5 Lock Nut
Qty. 8
M6x30 Bolt
Qty. 2
AA
BB CC DD EE
GG HH II
JJ
LL
Wrench
Qty. 1
Cotter Pin
Qty. 7
FF
KK
10
A
W
AA
I
12. Acople la repisa auxiliar derecha (A) al ensamble
de la tapa y de la cámara de combustión (B)
utilizando cuatro tornillos M6x20 (BB). Repita el
proceso en el lado izquierdo con la repisa auxiliar
restante (A).
NOTA: Primero que todo asegure dos tornillos
superiores M6x20 (BB) y luego los tornillos inferiores
M6x20 (BB).
Aditamentos utilizados
x 8
BB
M6x12 Bolt
Qty. 27
M6x20 Bolt
Qty. 14
M5 Shoulder
Bolt
Qty. 8
M8 Washer
Qty. 2
M8 Nut
Qty. 2
Wheel Axle
Sleeve
Qty. 2
Hinge Bolt
Qty. 2
M6 Lock Nut
Qty. 3
M5 Lock Nut
Qty. 8
M6x30 Bolt
Qty. 2
AA
BB CC DD EE
GG HH II
JJ
LL
Wrench
Qty. 1
Cotter Pin
Qty. 7
FF
KK
12
BB
A
B
Perno
M6 x 12
Perno
M6 x 20
