Dyna-Glo DGN576DNC-D - Page 46

46
INSTRUCCIONES DE ENSAMBLAJE

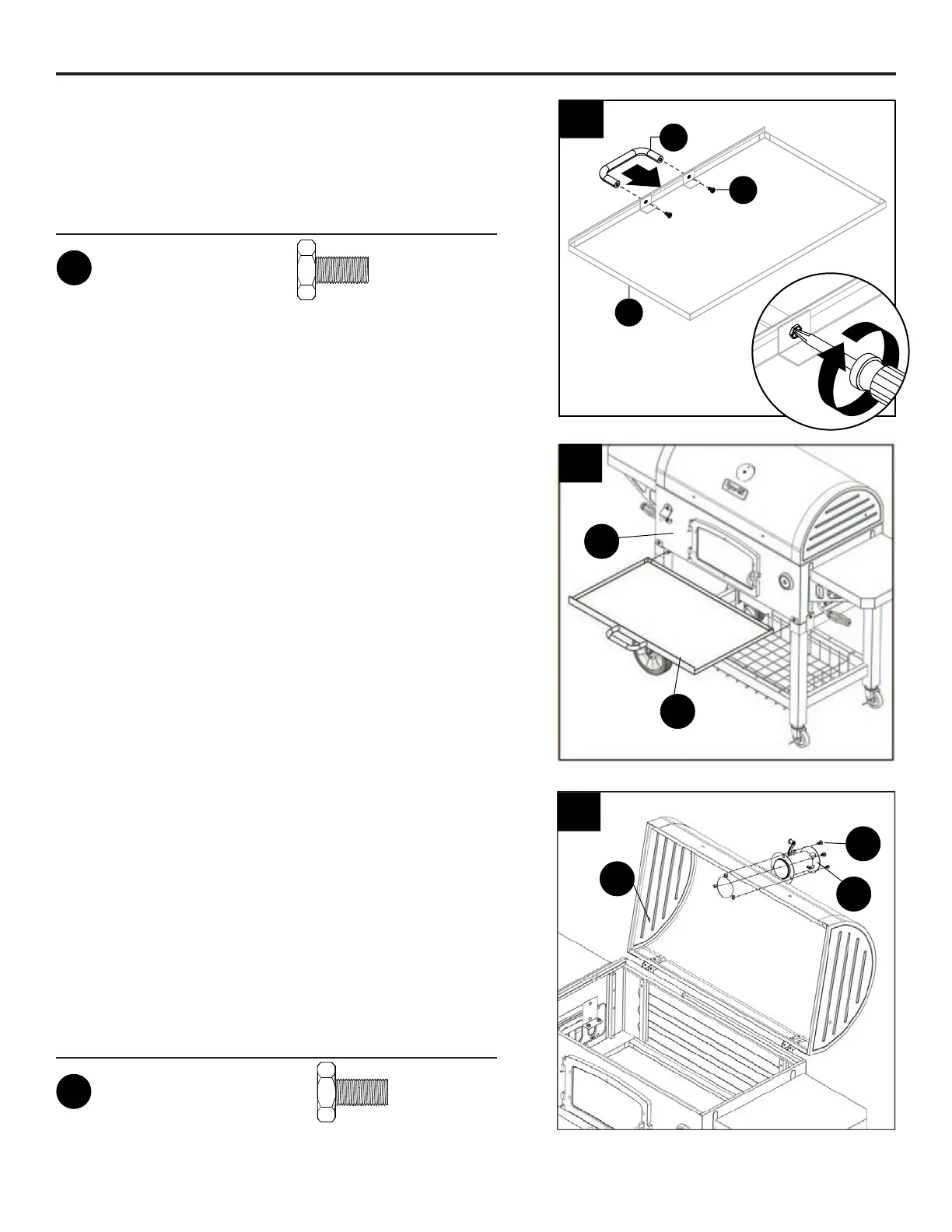

14. Inserte la bandeja de ceniza (J) en el ensamble
de la tapa y de la cámara de combustión (B).
15. Acople el ensamble de la chimenea (D) al
ensamble de la tapa y de la cámara de
combustión (B) utilizando tres tornillos M6x12
(AA).
NOTA: Asegúrese de que la manija de graduación
del amortiguador de la chimenea esté orientada
hacia la parte delantera de la parrilla.
Aditamentos utilizados
x 3
AA
M6x12 Bolt
Qty. 27
M6x20 Bolt
Qty. 14
M5 Shoulder
Bolt
Qty. 8
M8 Washer
Qty. 2
M8 Nut
Qty. 2
Wheel Axle
Sleeve
Qty. 2
Hinge Bolt
Qty. 2
M6 Lock Nut
Qty. 3
M5 Lock Nut
Qty. 8
M6x30 Bolt
Qty. 2
AA
BB CC DD EE
GG HH II
JJ
LL
Wrench
Qty. 1
Cotter Pin
Qty. 7
FF
KK
14
J
B
15
B
D
AA
1
2
AA
10
J
K
13. Acople la manija de la bandeja de ceniza (K) a la
bandeja de ceniza (J) utilizando dos tornillos
M6x12 (AA).
Aditamentos utilizados
x 2
AA
M6x12 Bolt
Qty. 27
M6x20 Bolt
Qty. 14
M5 Shoulder
Bolt
Qty. 8
M8 Washer
Qty. 2
M8 Nut
Qty. 2
Wheel Axle
Sleeve
Qty. 2
Hinge Bolt
Qty. 2
M6 Lock Nut
Qty. 3
M5 Lock Nut
Qty. 8
M6x30 Bolt
Qty. 2
AA
BB CC DD EE
GG HH II
JJ
LL
Wrench
Qty. 1
Cotter Pin
Qty. 7
FF
KK
13
Perno
M6 x 12
Perno
M6 x 12
