Aditamentos utilizados
47
INSTRUCCIONES DE ENSAMBLAJE
1
2
3
17
F
FF
B

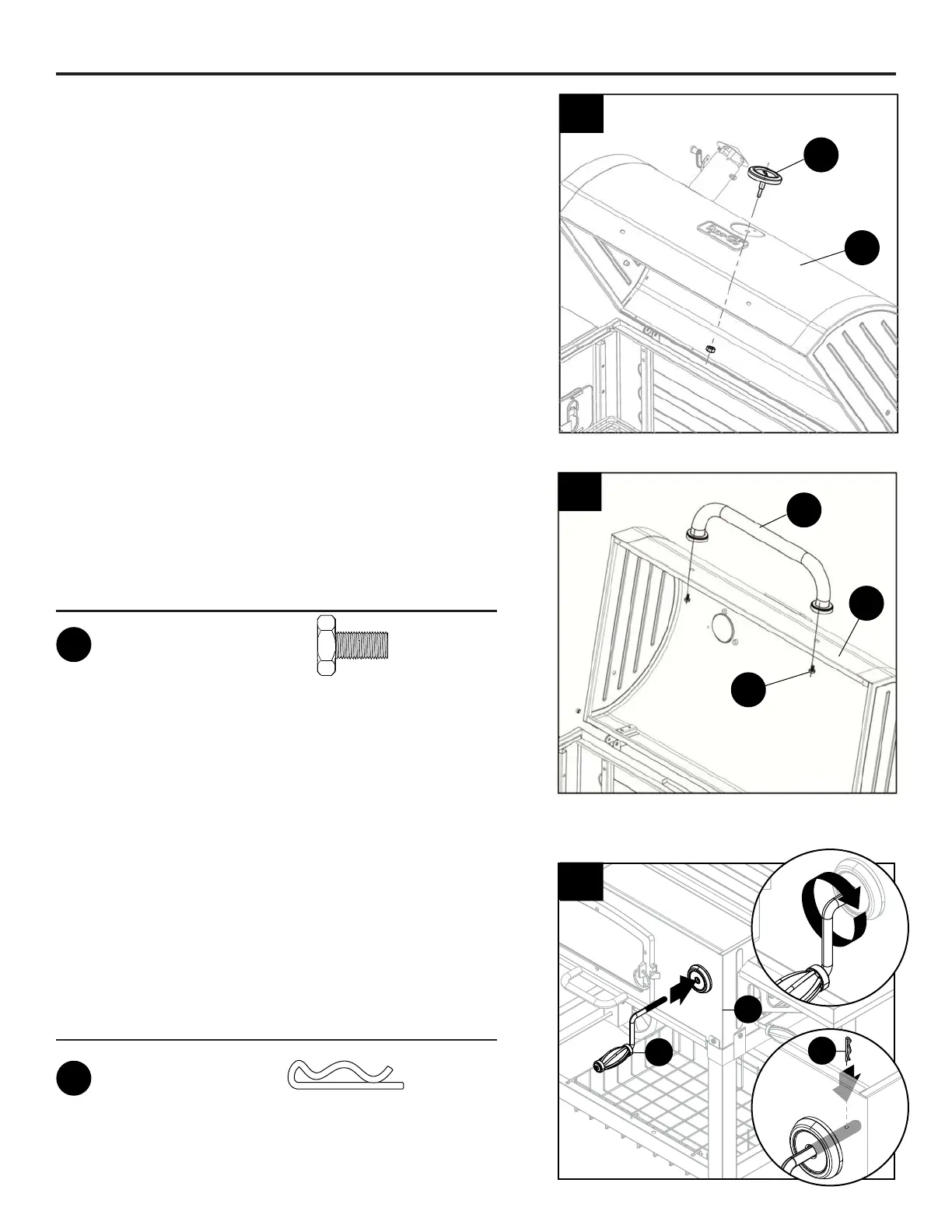

16. Acople el medidor de temperatura (X) al
ensamble de la tapa y de la cámara de
combustión (B) utilizando tuercas pre-
ensambladas.
18. Enrosque la manivela (F) en el ensamble de la
tapa y de la cámara de combustión (B).
Asegúrela con un pasador de chaveta (FF).
Aditamentos utilizados
Chaveta
x 1
FF
M6x12 Bolt
Qty. 27
M6x20 Bolt
Qty. 14
M5 Shoulder
Bolt
Qty. 8
M8 Washer
Qty. 2
M8 Nut
Qty. 2
Wheel Axle
Sleeve
Qty. 2
Hinge Bolt
Qty. 2
M6 Lock Nut
Qty. 3
M5 Lock Nut
Qty. 8
M6x30 Bolt
Qty. 2
AA
BB CC DD EE
GG HH II
JJ
LL
Wrench
Qty. 1
Cotter Pin
Qty. 7
FF
KK
16
B
X
18
17. Acople el ensamble de la manija de la tapa
(C) al ensamble de la tapa y de la cámara de
combustión (B) utilizando dos tornillos M6x12
(AA).
17
B
AA
C
x 2
AA
M6x12 Bolt
Qty. 27
M6x20 Bolt
Qty. 14
M5 Shoulder
Bolt
Qty. 8
M8 Washer
Qty. 2
M8 Nut
Qty. 2
Wheel Axle
Sleeve
Qty. 2
Hinge Bolt
Qty. 2
M6 Lock Nut
Qty. 3
M5 Lock Nut
Qty. 8
M6x30 Bolt
Qty. 2
AA
BB CC DD EE
GG HH II
JJ
LL
Wrench
Qty. 1
Cotter Pin
Qty. 7
FF
KK
Perno
M6 x 12
