28
Lowes.com/masterforge
28

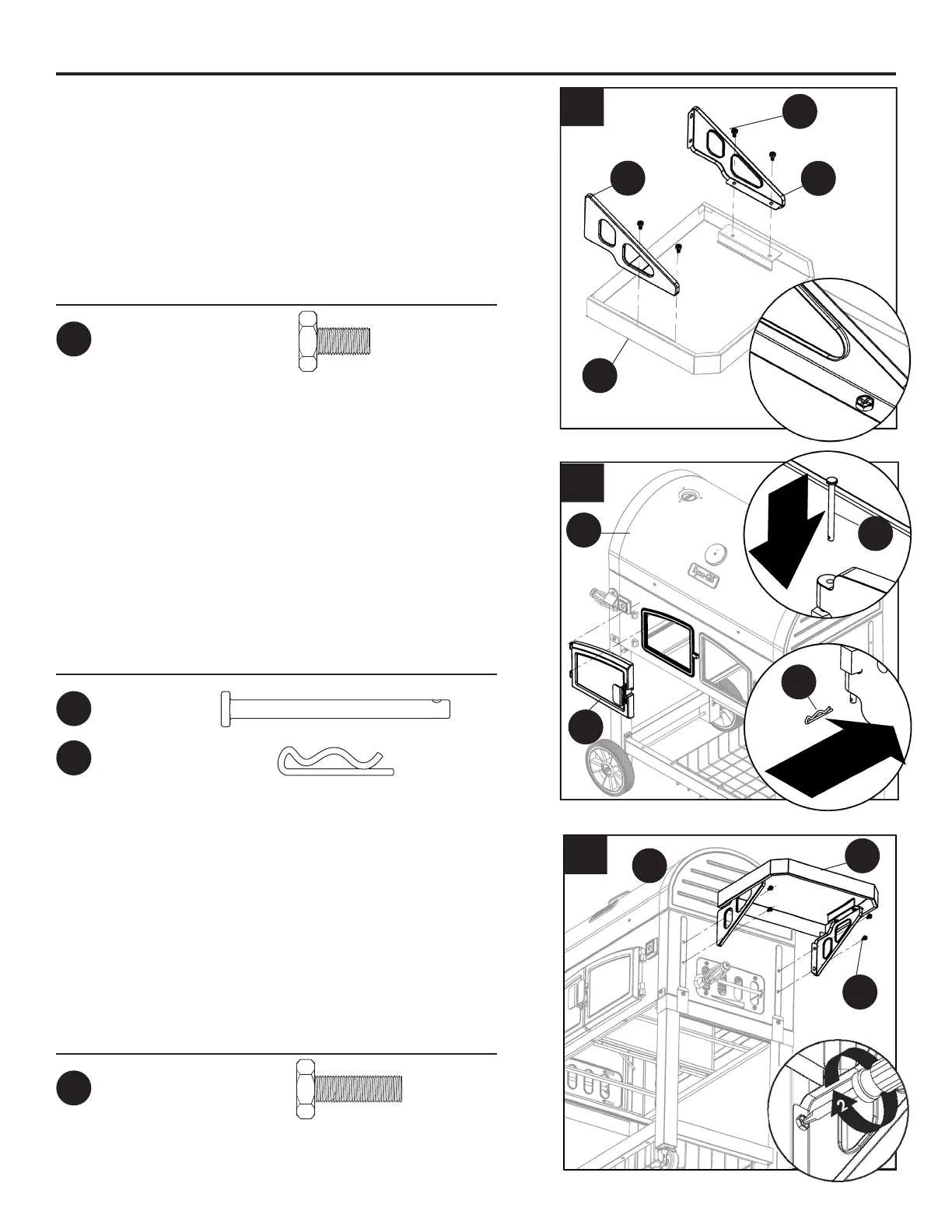

11. Fixez la porte d’accès gauche à la chambre
de combustion (E) du gril à l’ensemble du foyer
et couvercle (B). Insérez deux boulons à
goupille dans cette porte d’accès (E) et xez la
à l’aide de deux goupilles fendues (FF).
Répéter le même processus avec la porte
d’accès à la chambre de combustion droite (S).
x 4
x 4
11
HH
FF
B
E
12
BB
A
B
INSTRUCTIONS POUR L’ASSEMBLAGE
10. Placez la tablette à l’envers et xez le support
latéral gauche/arrière, droit/avant (W) et le
support latéral gauche/avant ,droit/arrière (I) à
la tablette (A) avec quatre boulons M6x12 (AA)
de chaque côté. Faites la même chose avec
l’autre tablette.
Quincaillerie utilisée
Vis M6
de 12 mm
x 8
AA
M6x12 Bolt
Qty. 27
M6x20 Bolt
Qty. 14
M5 Shoulder
Bolt
Qty. 8
M8 Washer
Qty. 2
M8 Nut
Qty. 2
Wheel Axle
Sleeve
Qty. 2
Hinge Bolt
Qty. 2
M6 Lock Nut
Qty. 3
M5 Lock Nut
Qty. 8
M6x30 Bolt
Qty. 2
AA
BB CC DD EE
GG HH II
JJ
LL
Wrench
Qty. 1
Cotter Pin
Qty. 7
FF
KK
10
A
W
AA
I
Quincaillerie utilisée
Goupille fendue
Boulon
d’articulation
FF
HH
M6x12 Bolt
Qty. 27
M6x20 Bolt
Qty. 14
M5 Shoulder
Bolt
Qty. 8
M8 Washer
Qty. 2
M8 Nut
Qty. 2
Wheel Axle
Sleeve
Qty. 2
Hinge Bolt
Qty. 2
M6 Lock Nut
Qty. 3
M5 Lock Nut
Qty. 8
M6x30 Bolt
Qty. 2
AA
BB CC DD EE
GG HH II
JJ
LL
Wrench
Qty. 1
Cotter Pin
Qty. 7
FF
KK
M6x12 Bolt
Qty. 27
M6x20 Bolt
Qty. 14
M5 Shoulder
Bolt
Qty. 8
M8 Washer
Qty. 2
M8 Nut
Qty. 2
Wheel Axle
Sleeve
Qty. 2
Hinge Bolt
Qty. 2
M6 Lock Nut
Qty. 3
M5 Lock Nut
Qty. 8
M6x30 Bolt
Qty. 2
AA
BB CC DD EE
GG HH II
JJ
LL
Wrench
Qty. 1
Cotter Pin
Qty. 7
FF
KK
12. Fixez la tablette droite (A) au couvercle et au
boîtier (B) avec quatre boulons M6x20 (BB).
Faites la même chose à gauche avec l’autre
tablette (A).
NOTE: Serrez les deux boulons du haut M6x20 (BB)
avant de serrez les boulons du bas M6x20 (BB).
Quincaillerie utilisée
x 8
BB
M6x12 Bolt
Qty. 27
M6x20 Bolt
Qty. 14
M5 Shoulder
Bolt
Qty. 8
M8 Washer
Qty. 2
M8 Nut
Qty. 2
Wheel Axle
Sleeve
Qty. 2
Hinge Bolt
Qty. 2
M6 Lock Nut
Qty. 3
M5 Lock Nut
Qty. 8
M6x30 Bolt
Qty. 2
AA
BB CC DD EE
GG HH II
JJ
LL
Wrench
Qty. 1
Cotter Pin
Qty. 7
FF
KK
Vis M6
de 20 mm
