INSTRUCTIONS POUR L’ASSEMBLAGE
31

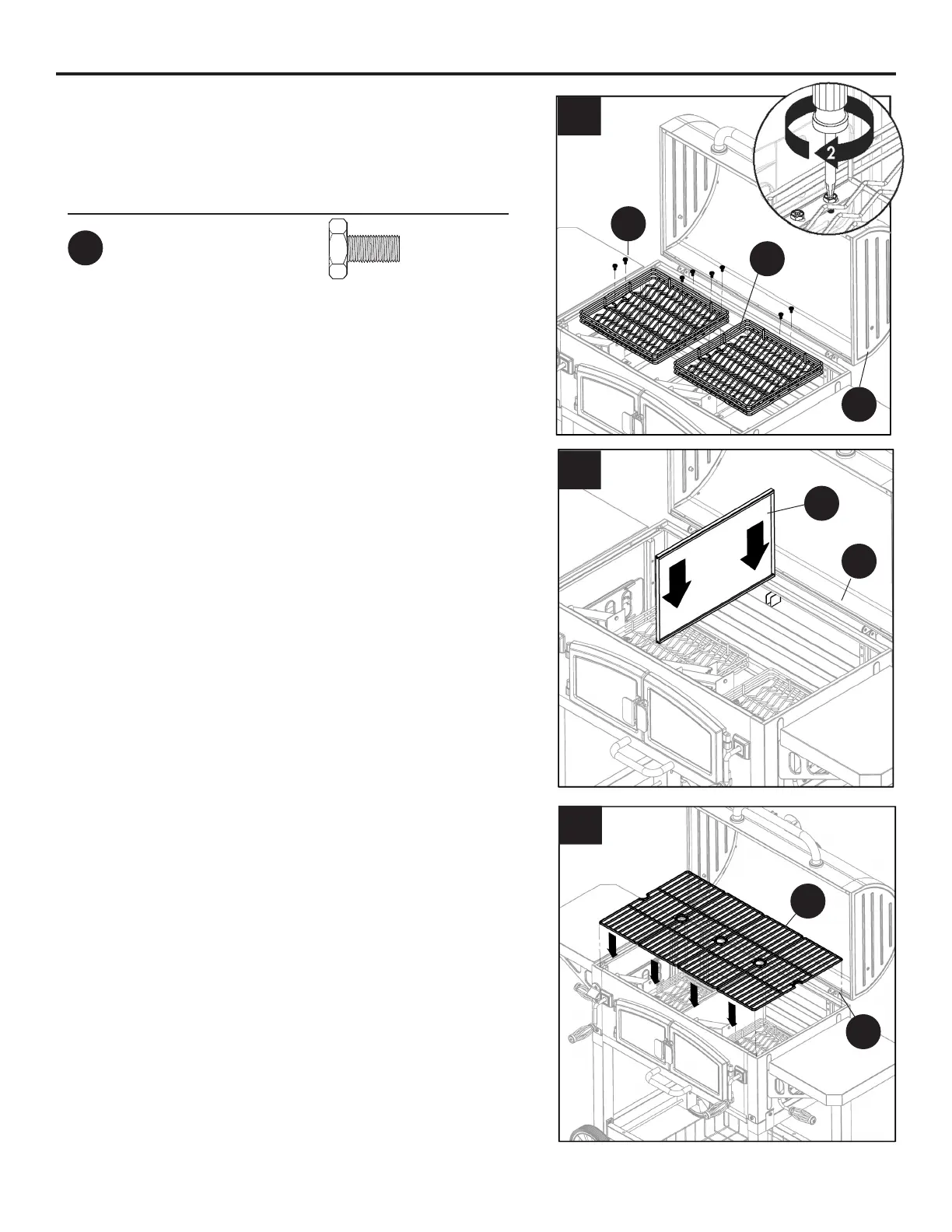

19. Fixez 2 bacs à charbon (X) à l’ensemble
intérieur du couvercle et du foyer (B) avec l’aide
de 4 boulons M6x12.
20. Insérez la cloison de séparation (Y) à l’intérieur
du couvercle et de l’ensemble du foyer (B).
21. Placez quatre grilles (T) sur l’ensemble du
foyer et du couvercle (B).
Quincaillerie utilisée
x 8
AA
M6x12 Bolt
Qty. 27
M6x20 Bolt
Qty. 14
M5 Shoulder
Bolt
Qty. 8
M8 Washer
Qty. 2
M8 Nut
Qty. 2
Wheel Axle
Sleeve
Qty. 2
Hinge Bolt
Qty. 2
M6 Lock Nut
Qty. 3
M5 Lock Nut
Qty. 8
M6x30 Bolt
Qty. 2
AA
BB CC DD EE
GG HH II
JJ
LL
Wrench
Qty. 1
Cotter Pin
Qty. 7
FF
KK
19
X
AA
B
20
B
Y
21
B
T
Vis M6
de 12 mm
