INSTRUCTIONS D’ASSEMBLAGE

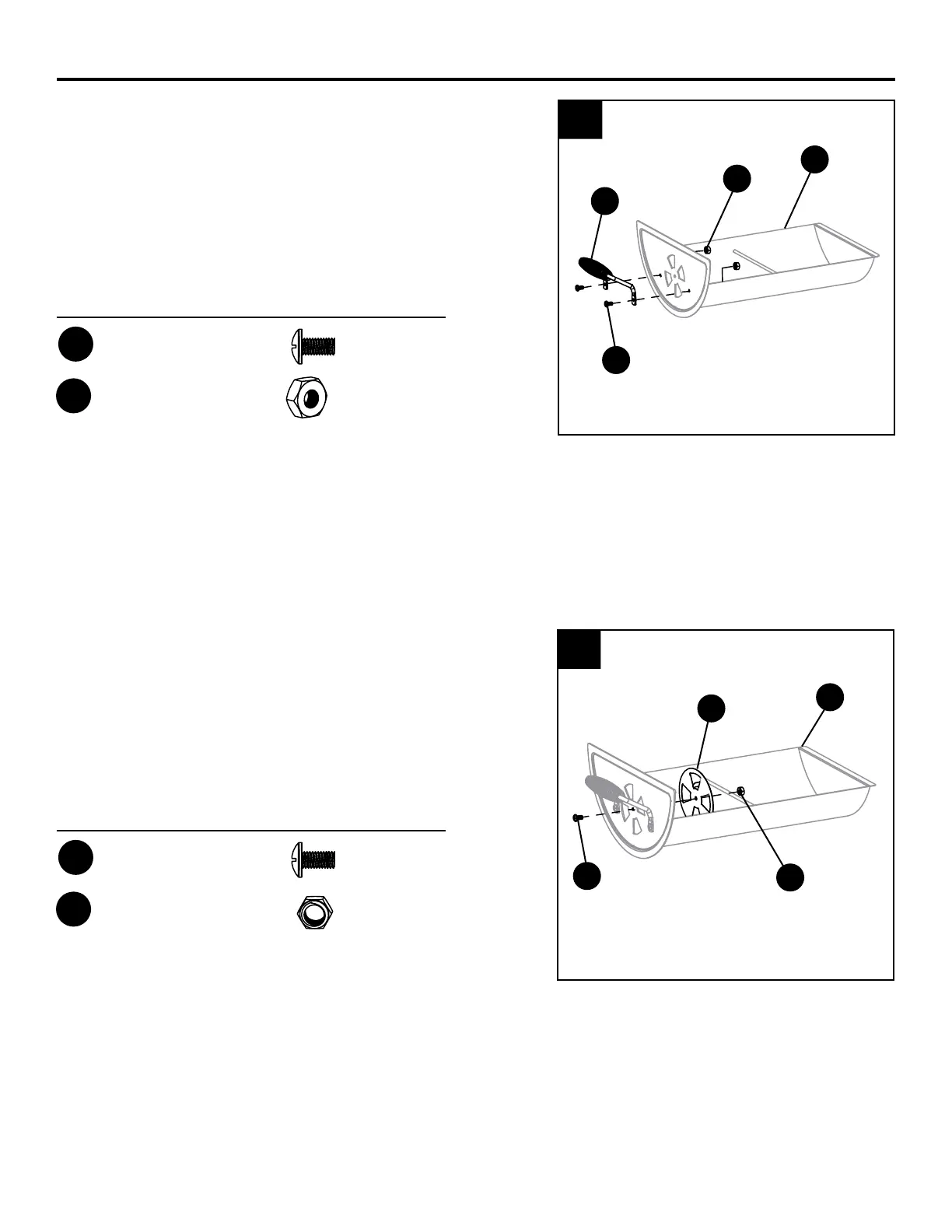

11. Fixez la poignée du tiroir d’accès (I) au tiroir
d’accès (G) à l’aide deux (2) boulons M6 x 12 mm
(AA) et de deux (2) écrous M6 (BB).
12. Fixez le registre latéral (H) à l’intérieur du tiroir
d’accès (G) à l’aide d’un (1) boulon M6 x 12 mm
(AA) et d’un d’un (1) écrou de blocage M6 (CC).
G
11
12
AA
I
Matériel utilisé
BB
Écrou M6
x 2
AA
Boulon
M6 x 12 mm
x 2
BB
Matériel utilisé
CC
Écrou
de blocage M6
x 1
AA
Boulon
M6 x 12 mm
x 1
AA
H
CC
G
