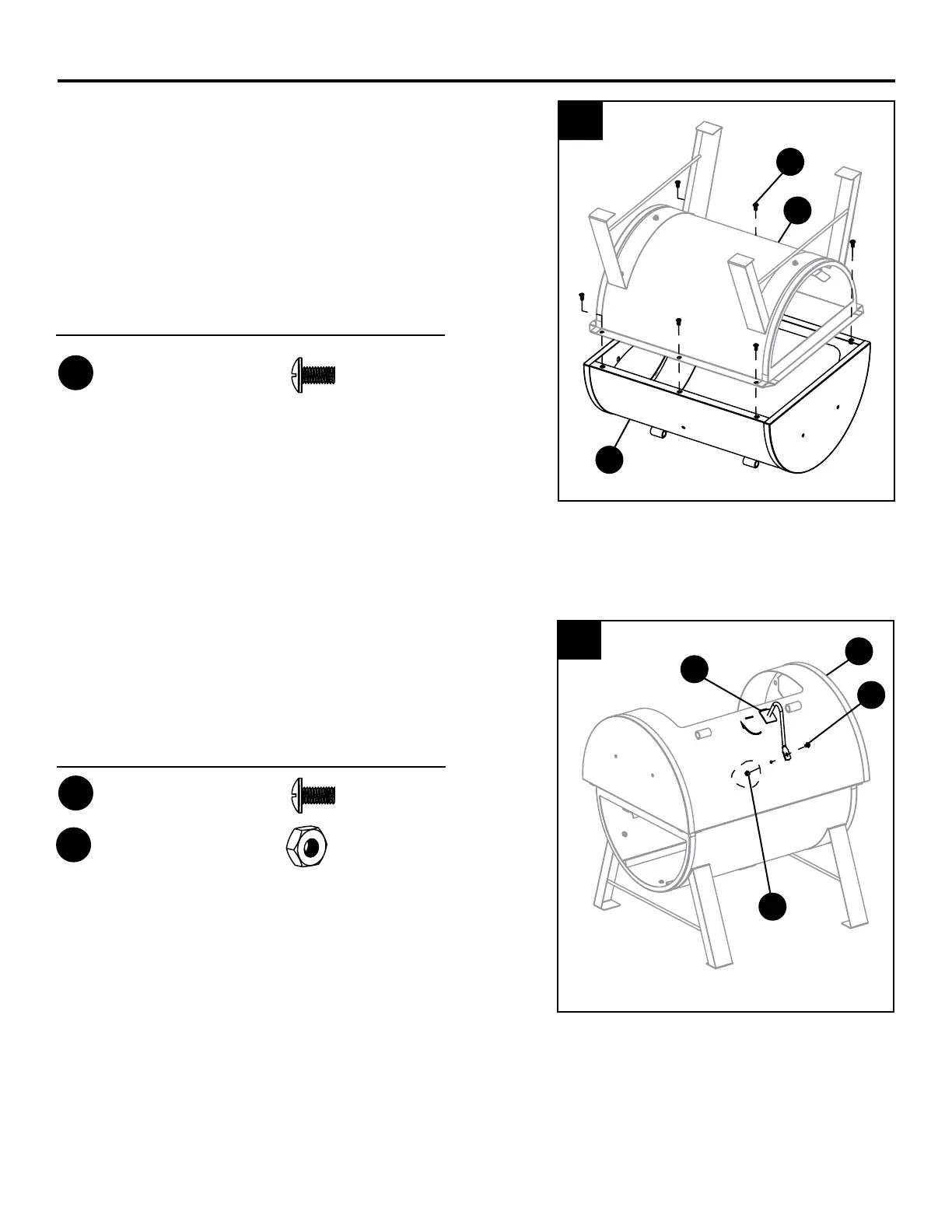

INSTRUCCIONES DE ENSAMBLAJE
3. Fije la sección inferior de la cámara de
combustión (K) a la sección superior (L) utilizando
seis pernos M6 × 12 (AA).
4. Inserte el borde de la abrazadera de la tapa (B)
en la abertura ranurada de la sección superior de
la cámara de combustión (L). Fíjela utilizando un
perno M6 × 12 (AA) y una tuerca M6 (BB).
BB
B
K
AA
3
4
Herramientas y tornillería utilizadas
BB
Tuerca M6
× 1
AA
L
Herramientas y tornillería utilizadas
AA
Perno
M6 × 12 mm
× 6
L
AA
Perno
M6 × 12 mm
× 1
