INSTRUCCIONES DE ENSAMBLAJE
Uso de la cámara de combustión como ahumador
lateral (opcional).
Esta parrilla también puede utilizarse como
ahumador lateral en los modelos de parrilla Dyna Glo
DGSS675CB-D y DGSS443CB-D.
Paso opcional A.
NOTA: Los conjuntos de patas (J) pueden
permanecer en el ahumador lateral o retirarse antes
de la instalación. Al retirar las patas, asegúrese de
volver a insertar los pernos M6 × 12 en los oricios
de la sección inferior de la estructura de la parrilla/
ahumador (K).

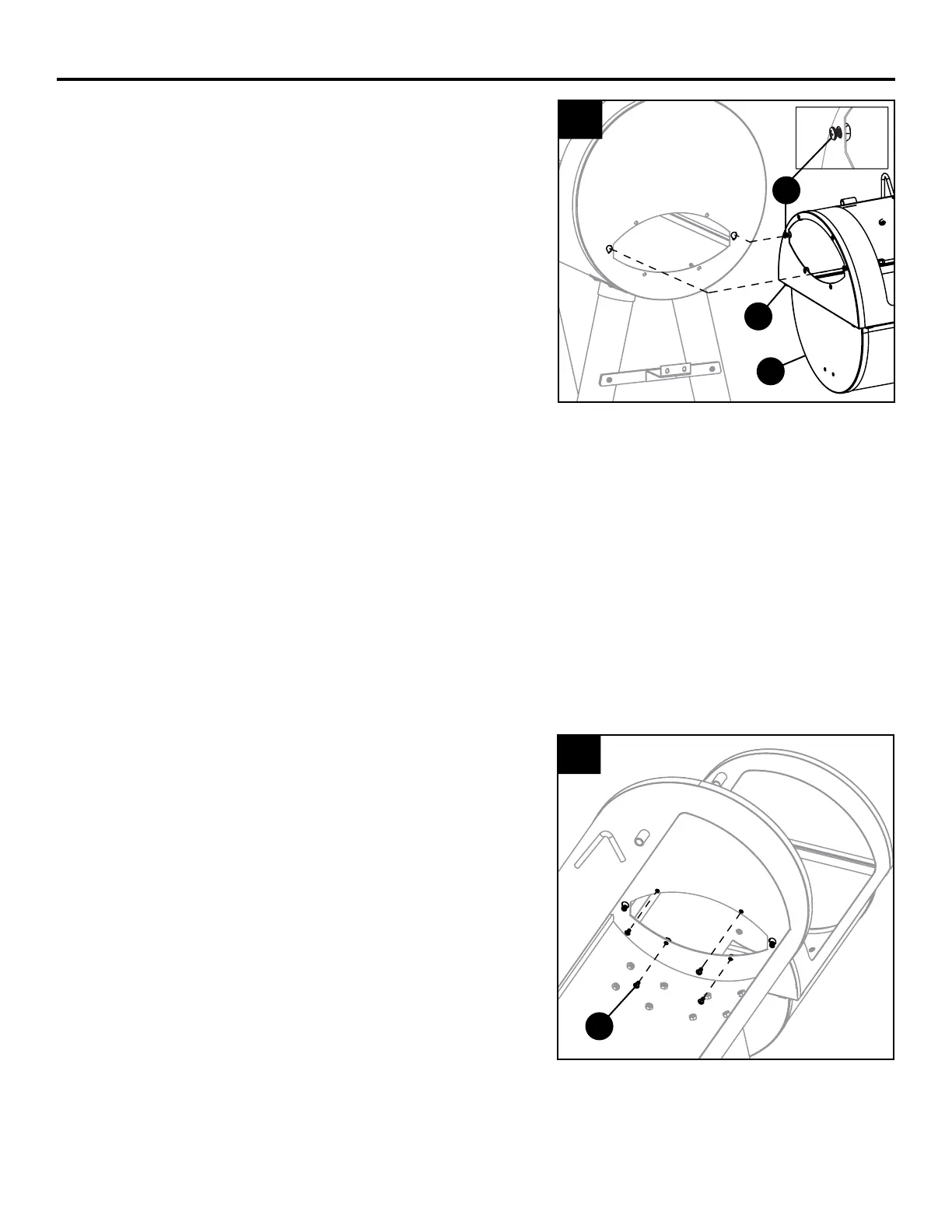

Para instalar el ahumador lateral, retire la puerta de
acceso del costado de la parrilla principal y el plato
adaptador (pieza M, no se ilustra) de la sección superior
del ahumador lateral (L). Vuelva a utilizar la tornillería
del plato adaptador e inserte dos pernos M6 × 12
dejando expuesto por lo menos 1/4" (6 mm) del perno
en los lados izquierdo y derecho de la abertura de la
sección superior del ahumador (L). Inserte las cabezas
de los pernos en los oricios bocallave del costado de la
parrilla principal.
No apriete los pernos.
Paso opcional B.
Inserte los cuatro pernos M6 × 12 restantes en la
estructura de la parrilla principal y apriete todos los
pernos, incluidos los pernos laterales de los oricios
bocallave.
A
B
K
AA
L
AA
