46
INSTRUCTIONS POUR L’ASSEMBLAGE

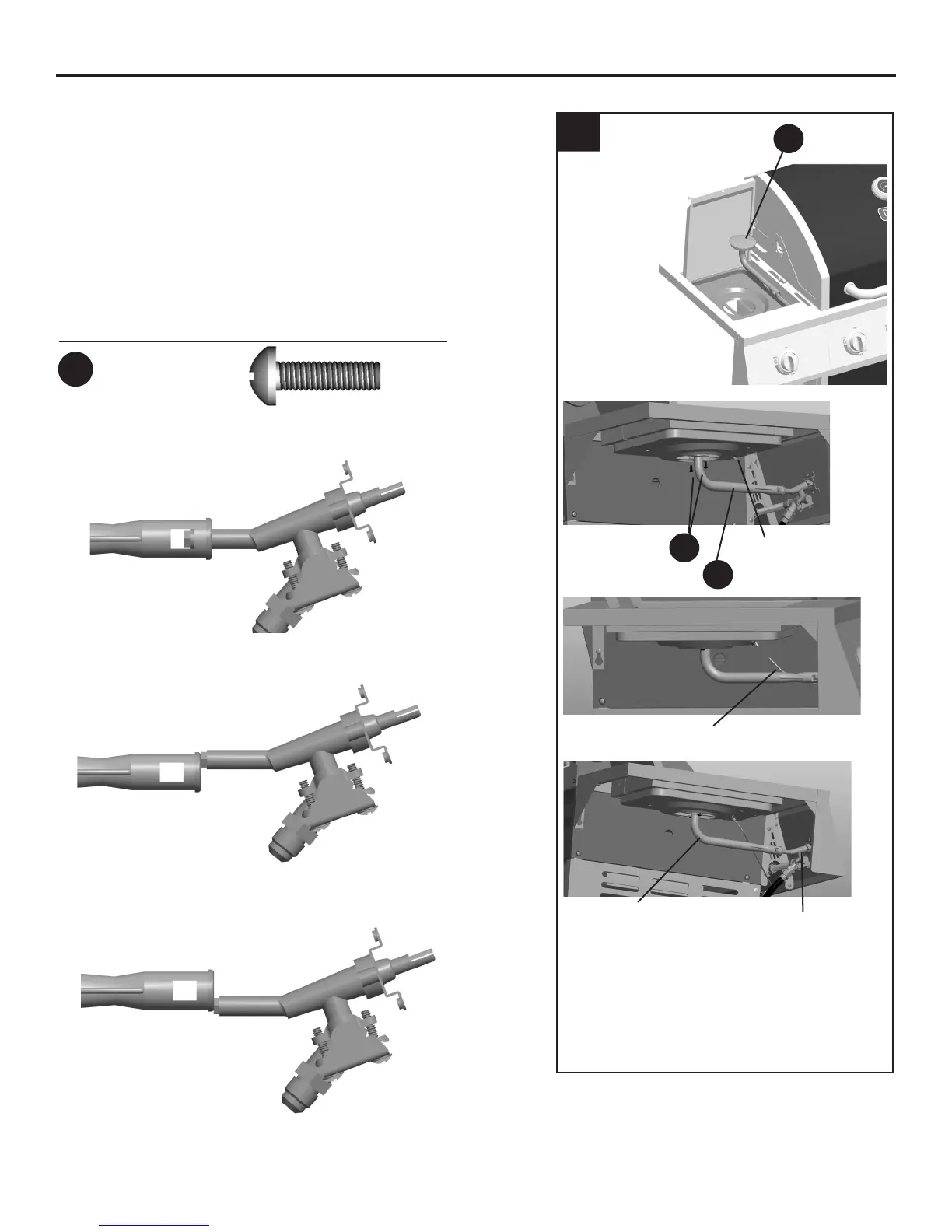

13. Fixez l’assemblage du brûleur du côté (S) à
l’assemblage gauche de la table du brûleur
(T) avec 2 vis (DD). Soyez certain que le trou
du brûleur du côté est sur le tuyau d’admission
de gaz du brûleur du côté.
Installez le l d’allumage au jeu d’électrodes.
Quincaillerie utilisée
DD
x 2
Assemblée électrode
Fil d’allumage du brûleur latéral
Brûleur latéral
Tube d’entrée de
gaz
Brûleur latéral
valve Assemblée
Corrigez
Mal
Mal
Vis M4
de 12 mm
13
DD
S
S
