INSTRUCCIONES DE ENSAMBLAJE

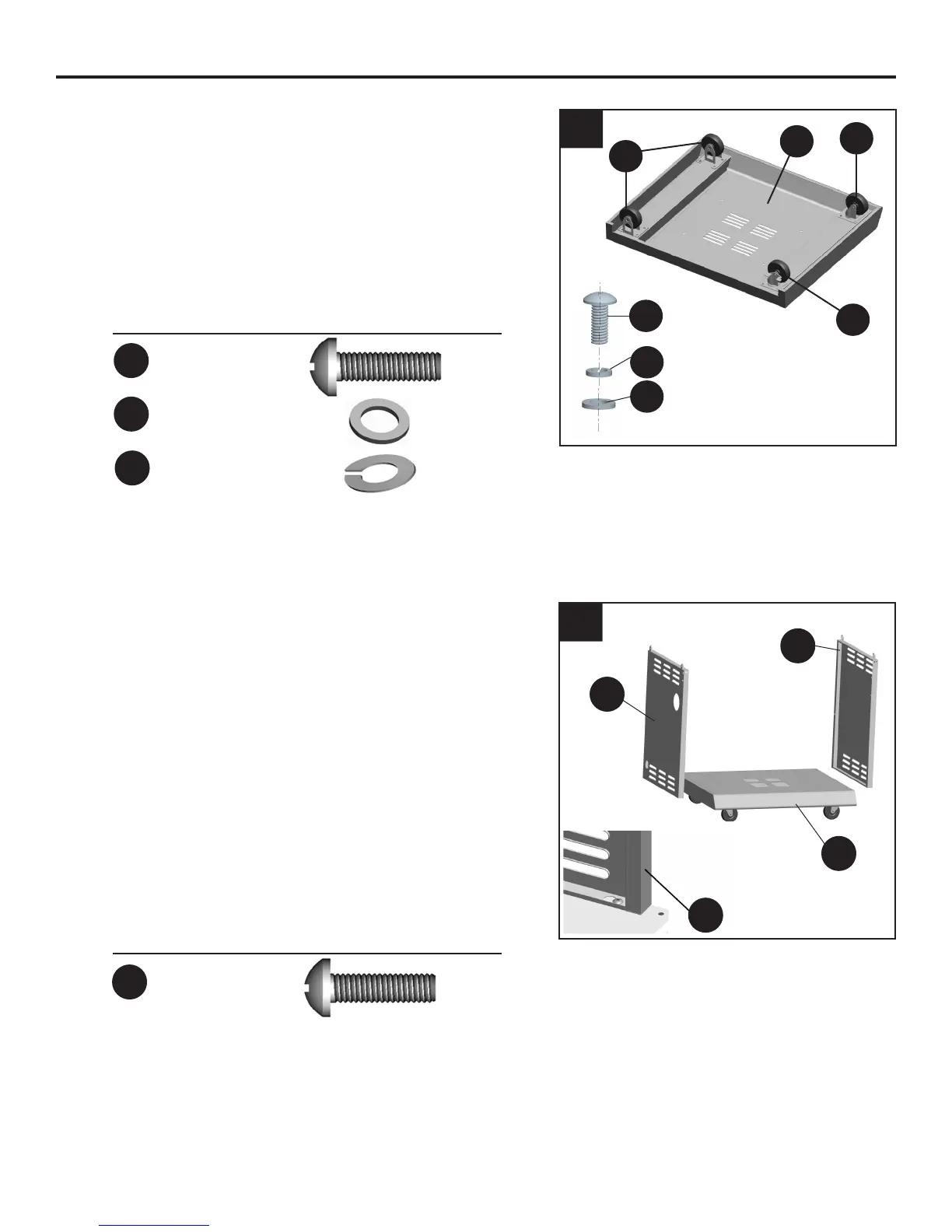

1. Acople las ruedas, incluyendo 2 ruedas
direccionales (F1) las 1 de dirección (B), una
rueda giratoria sin bloqueo (C), una rueda
giratoria con bloqueo (D), a la repisa inferior
(A) mediante 4 tornillos M6 (AA), arandelas
planas (BB) y arandelas de resorte (CC) como
se muestra en el diagrama inferior.
Aditamentos utilizados
BB
x 16
x 16
CC
x 16
2. Inserte 4 tornillos (AA) dentro de los huecos
en la repisa inferior (A), dejando una
separación de 4-6mm desde la cabeza del
tornillo a la repisa inferior (A). Acople el panel
del lado izquierdo del carrito (H) colocando el
hueco tipo llave del panel sobre las cabezas
de los tornillos (AA) del lado izquierdo de la
repisa inferior (A); deslice el panel del lado
izquierdo del carrito (H) de tal forma que la
cabeza del tornillo esté sobre la parte más
pequeña del hueco tipo llave. Enrosque el
tornillo (AA) y apriételo pero no completamente
por ahora. Repita lo mismo con el panel del
lado derecho del carrito (E).
Aditamentos utilizados
AA
M6x12 Tornillo
x 4
AA M6x12 Tornillo
Arandela
Lisa
Arandela de
Resorte
2
E
E
A
H
A
AA
CC
BB
D
C
1
F1
