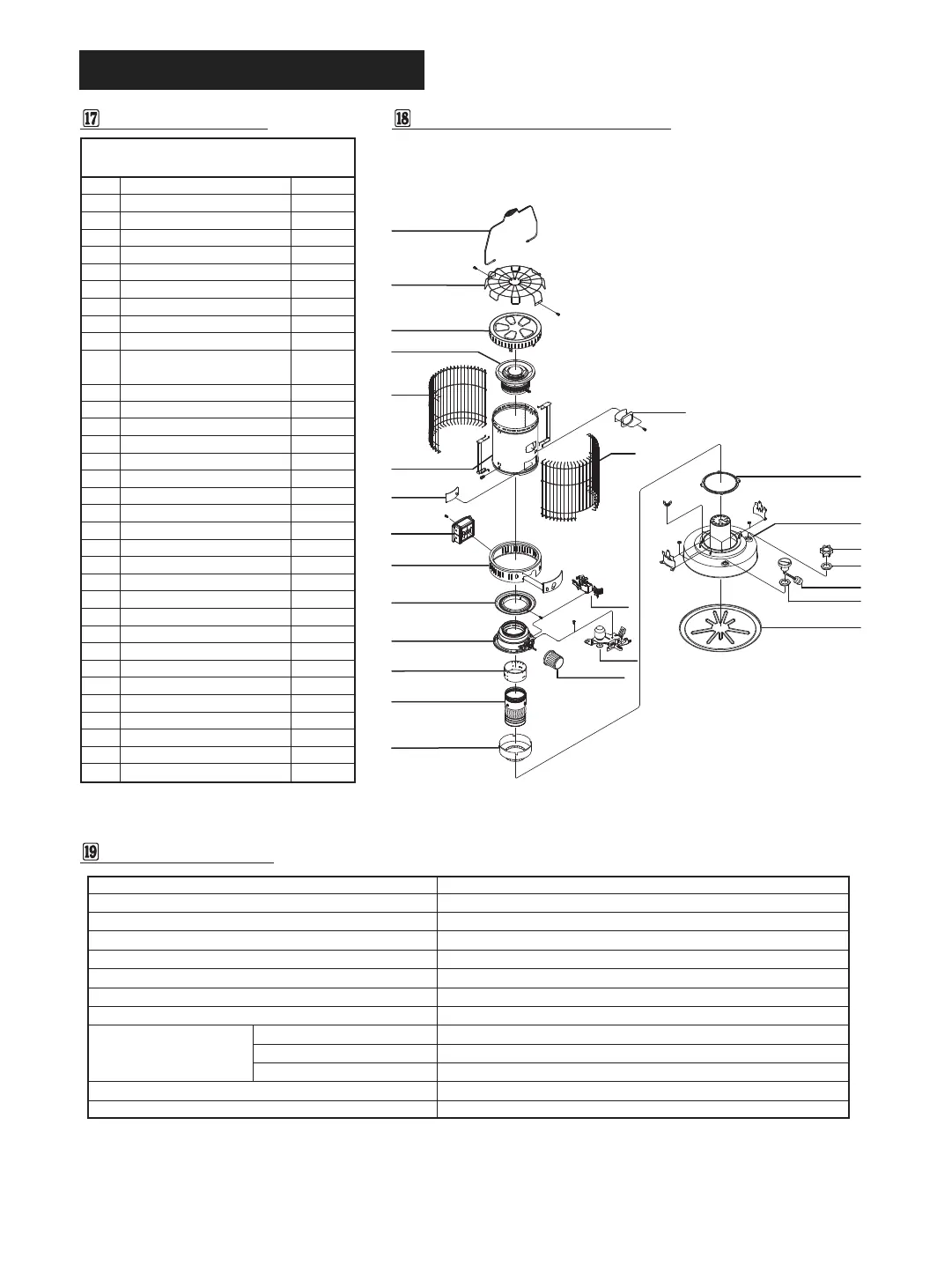

LISTE DES PIÈCES DESSIN ÉCLATÉ DES PIÈCES
REMARQUE :
AU MOMENT DE COMMANDER, INDIQUER LE NUMÉRO DE
MODÈLE ET LE NUMÉRO DE LA PIÈCE.
SPÉCIFICATIONS
Model No
Type de chaufferette
Capacité de chaleur
Réservoir à carburant
Capacité du réservoir
Temps de combustion en continu
Consommation maximum
Méthode d’allumage
Dimensions
Hauteur de la mèche
Numéro pièce des mèches de remplacement
WK95C8 / WK95C8B / WK95C8C / WK24WH / WK24BK
Convection
Max. : 23,800 BTU/h
Intégré
1,9 Gallon US
Environ 9 à 12 h.
0,167 Gallon US/h
2 piles “C”, allumeur de type “B”
68,58 cm (27 po)
444 cm (17.5 po)
444 cm (17.5 po)
10 mm (25/64 po)
2114-0053-00
Hauteur
Largeur
Profondeur
1
2
3
3-1
4
5
6
7
7-1
8
9
10
11
12
13
13-1
14
15
16
16-1
17
17-1
18
19
19-1
20
21
21-1
22
23
24
24-1
25
26
GRILLE SUPÉRIEURE
POIGNÉE DE TRANSPORT
PLACA SUPERIOR(BLANC)
PLACA SUPERIOR(NOIR)
ASSEMBLAGE DU BRÛLEUR
DÉFLECTEUR DE MÈCHE
GRILLE ARRIÈRE
BASE DE GABINETE(BLANC)
DÉFLECTEUR
ASSEMBLAGE DU DISPOSITIF
DE RÉGLAGE DE LA MÈCHE (COMPLET)
MÈCHE
JOINT D’ÉTANCHÉITÉ DU DISPOSITIF DE RÉGLAGE DE LA MÈCHE
DISPOSITIF DE SÉCURITÉ DE FERMETURE
ASSEMBLAGE DU PLATEAU D’AGOUTTAGE(BLANC)
BASE DE GABINETE(NOIR)
ASSEMBLAGE DU PLATEAU D’AGOUTTAGE(NOIR)
JOINT D'ÉTANCHÉITÉ DU BOUCHON DU RÉSERVOIR
ASSEMBLAGE DU BOUCHON DU RÉSERVOIR
BOUTON DU DISPOSITIF DE RÉGLAGE DE LA MÈCHE(BLANC)
ASSEMBLAGE DU COMPARTIMENT À PILES(BLANC)
BOUTON DU DISPOSITIF DE RÉGLAGE DE LA MÈCHE(NOIR)
ASSEMBLAGE DU COMPARTIMENT À PILES(NOIR)
GRILLE AVANT
BOÎTIER(BLANC)
BOÎTIER(NOIR)
FENÊTRE EN MICA
PORTE(BLANC)
PORTE(NOIR)
JAUGE À CARBURANT
JOINT D’ÉTANCHÉITÉ DE LA JAUGE À CARBURANT
ASSEMBLAGE DU RÉSERVOIR(BLANC)
ASSEMBLAGE DU RÉSERVOIR(NOIR)
ASSEMBLAGE DE L’ALLUMEUR
MANCHON DE MÈCHE
PS-CV01
WS-CV02R
WS-CV03
WS-CV03B
2112-0067-00
WS-CV25
PS-CV060
2118-0053-01
2118-0053-02
WS-CV17
2113-0047-00
2114-0053-00
PS-CV19R
See 9
PS-CV32R1
PS-CV32R1B
WS-CV30
WS-CV29
WS-CV14
WS-CV14B
2118-0031-00
2118-0031-01
PS-CV061
2118-0054-01
2118-0054-02
WS-CV09
WS-CV34
WS-CV34B
WS-CV21
WS-CV22
2111-0088-01
2111-0088-02
2117-0023-00
PS-CV35
NUMÉRO DU
DIAGRAMME
DESCRIPTION
NUMÉRO DE
LA PIÈCE
NE LAISSEZ JAMAIS L’APPAREIL DE
CHAUFFAGE ALLUMÉ SANS SURVEILLANCE!
2
1
3, 3-1
4
6
19, 19-1
21, 21-1
7, 7-1
8
9
10
5
20
16, 16-1
12
11
15
14
13, 13-1
18
17, 17-1
26
24, 24-1
22
23
25
