En comparaison avec les hauts-parleurs courants
des PC, cet amplificateur est particulièrement bien
adapté à la reproduction d’un signal stéréo d’un
ordinateur par des enceintes de qualité supérieure.

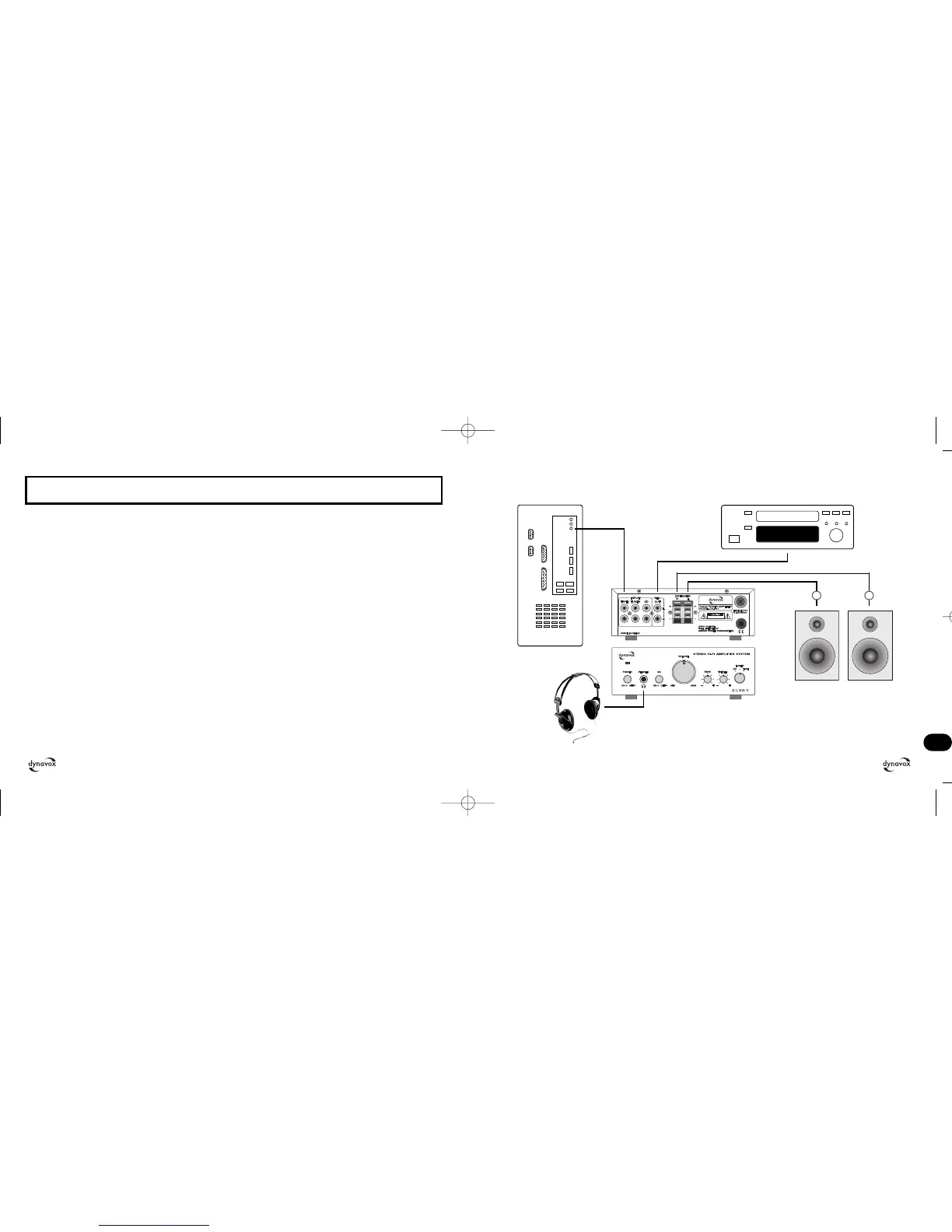

Ci-dessous, vous trouverez le schéma de raccorde-
ment pour l’utilisation du CS-PA1 avec un système
comportant un PC.
Raccordez pour cela, avec l’amplificateur préalable-
ment mis hors tension, la sortie de haut niveau de
l’ordinateur (généralement une douille jack de 3,5
mm, souvent repérée par une couleur verte) à l’une
des entrées de l’amplificateur de la zone de raccor-
dement « INPUT ». Les deux autres entrées sont
disponibles pour d’autres appareils sources (par ex.
lecteur de CD, Tuner). Les haut-parleurs seront rac-
cordés chacun par un câble de haut-parleur aux
deux sorties de haut-parleurs « R » (droit) et « L »
(gauche) de la zone de raccordement « SPEAKER ».
Si, ultérieurement, le signal audio de l’ordinateur
ou celui des autres sources doit être enregistré, il
faudra raccorder la sortie d’enregistrement « REC
OUT » avec l’entrée de haut niveau d’un appareil
d’enregistrement (magnétophone, enregistreur de
CD etc.). Si vous ne voulez pas écouter la musique
avec les haut-parleurs, vous pouvez utiliser un cas-
que d’écoute à la prise d’entrée « PHONES » située
sur la façade avant de l’appareil.
Sortie audio
de l’ordinateur
Casque d’ecoute
Appareil enregistreur
Haut-Parleurs
SYSTEME TYPIQUE
IiIIiIIi
L R
