Dieser Verstärker ist besonders gut zur Wiedergabe
des Stereosignals eines Computers mit im Vergleich
zu herkömmlichen PC-Lautsprechern höherwertigen
Lautsprecherboxen geeignet. Im Folgenden ist das
Anschlussschema für die Anwendung des CS-PA1 in
einem PC-System dargestellt.
Verbinden Sie dazu bei abgeschaltetem Verstärker
den Hochpegelausgang des Computers (meist
3,5 mm Klinkenbuchse, oft grün markiert) mit einem
der Verstärkereingänge im Anschlussfeld „INPUT“.
Die beiden anderen Eingänge stehen für weitere
Quellgeräte (z.B. CD-Player, Tuner) zur Verfügung.
Die Lautsprecher werden, jeder mit einem Laut-
sprecherkabel, an die beiden Lautsprecherausgänge
„R“ (rechts) und „L“ (links) im Anschlussfeld
„SPEAKER“ angeschlossen. Wenn zu einem späte-
ren Zeitpunkt das Audio-Signal des Computers oder
der anderen Quellen aufgenommen werden soll,
verbinden Sie den Aufnahmeausgang „REC OUT“
mit dem Hochpegeleingang eines Aufnahmegerätes
(Tape, CD-Recorder etc.). Wenn Sie die Musik nicht
über die Lautsprecher hören wollen, haben Sie die
Möglichkeit, an der Eingangsbuchse „PHONES“ einen
Kopfhörers zu benutzen.
Audio-Ausgang
des Computers
Kopfhörer
Aufnahmegerät
Lautsprecher

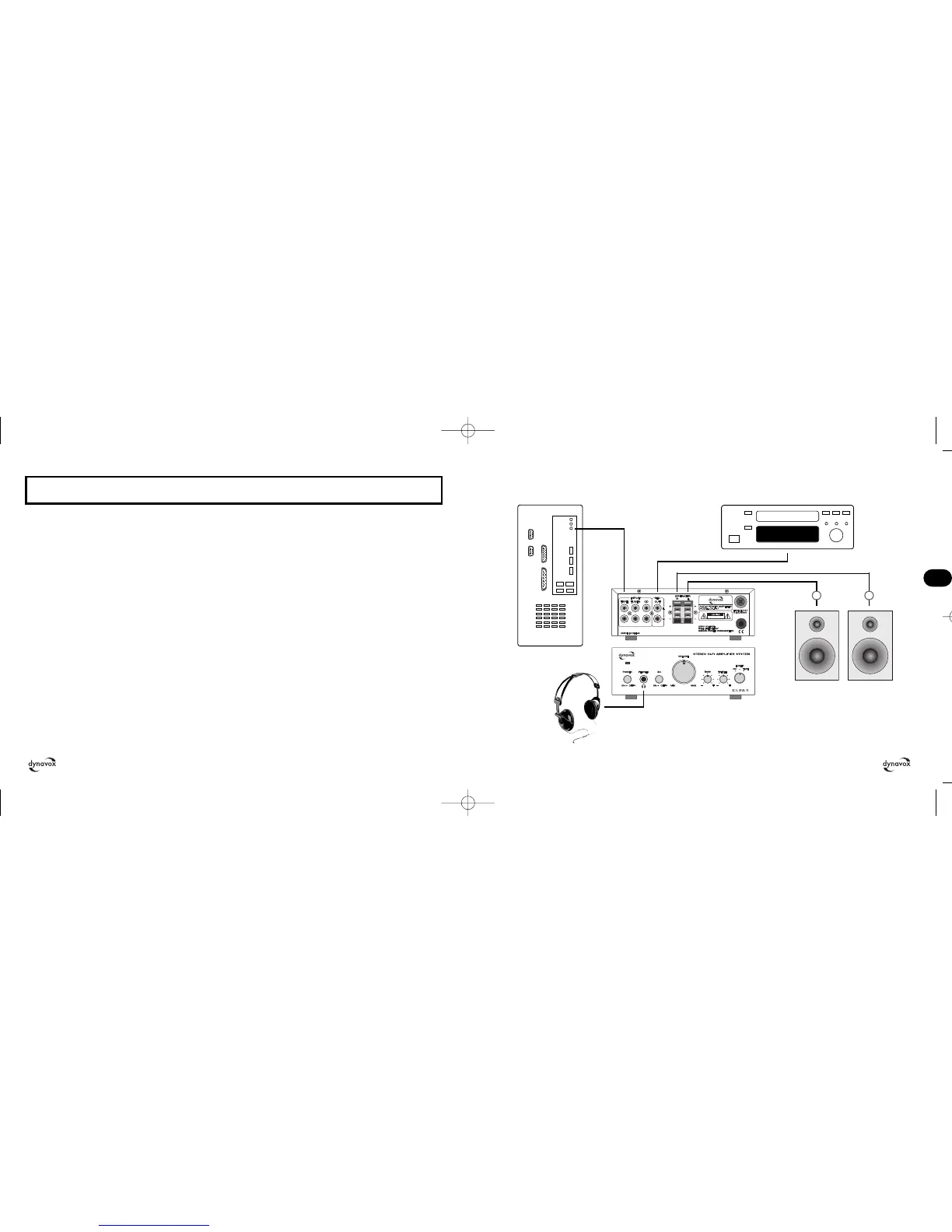

TYPISCHE ANSCHLUSSVARIANTE
IiIIiIIi
L R
