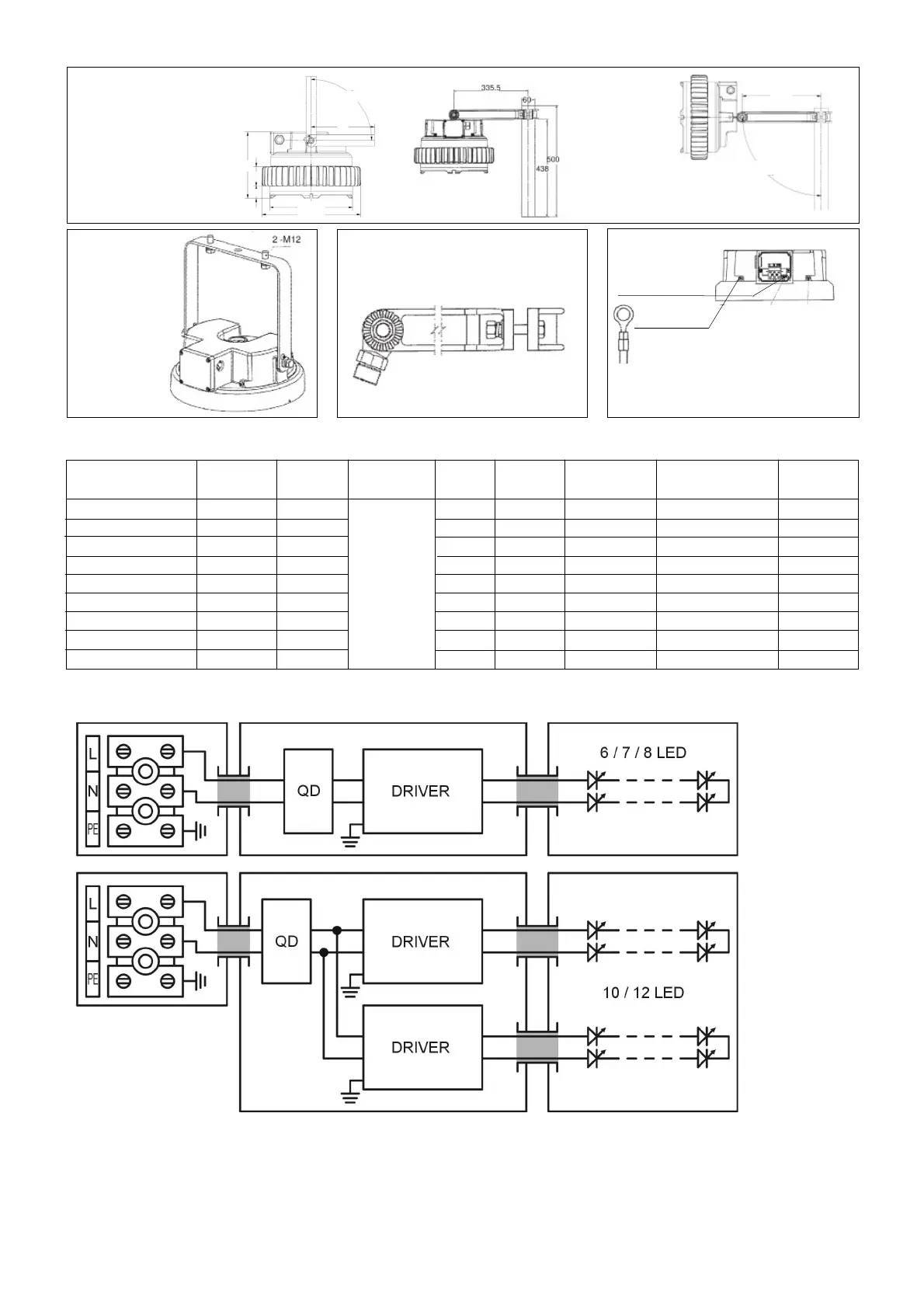

Eaton 9372-FB-P Series Operating Instruction

2/8
Table 1. Tipo confi guración. Type confi guration
Tipo Color T. Potencia Voltage C. LED Tamb. Clase térmica Temp, superfi cial Peso
Type Temp. color Power Tension LED Qty C. LED T. Class Max. Surface Temp Max. Weight
LPL06-C57-5L-*-* 5700K 53W 6 -36~+55ºC T6 T80º 17
LPL06-C57-6L-*-* 5700K 62W 7 -36~+55ºC T6 T80º 17
LPL06-C57-7L-*-* 5700K 70W 8 -36~+55ºC T6 T80º 17
LPL06-C57-9L-*-* 5700K 87W 10 -36~+55ºC T6 T80º 17
LPL06-C57-10L-*-* 5700K 105W 100-277VAC 12 -36~+50ºC T5 T95º 17
LPL06-W30-4L-*-* 3000K 53W 50/60Hz 6 -36~+55ºC T6 T80º 17
LPL06-W30-5L-*-* 3000K 70W 8 -36~+55ºC T6 T80º 17
LPL06-W30-7L-*-* 3000K 86W 10 -36~+55ºC T6 T80º 17
LPL06-W30-8L-*-* 3000K 103W 12 -36~+50ºC T6 T80º 17
Fig.2
Ajuste de la
luminaria para
soporte a
techo/pared.
Luminaire
adjustment
for bracket
mounting
Fig.3 Ajuste de la luminaria para
soporte a báculo.
Luminaire adjustment
for pole bracket
Tierra interna
Internal earth
Tierra externo
External earth
Preparar el conductor de tierra con
el terminal mostrado antes de co-
nectarlo a la conexión de tierra.
Prepare the conductor as the drawing
before connect it to the earth screw.
Ángulo permitido de 0º a 90º
Permissible angle of 0º /90º
0º / 90º
240
70
45
Ø 303
360
230
0º / 90º
335,5
Fig.5 Esquema conexionado / Wiring Diagram
Fig.4 Conexión eléctrica.
Electrical conexión
Fig.1 Dimensiones - Dimensions
